Кран шаровой трехходовой КПР-Т3-Т (T-тип) с ручным приводом

Кран шаровой трехходовой с ручным приводом для управления потоком рабочей среды в трубопроводе

Тип: универсальный (Т-тип)
Рабочая среда: пар, вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус
Температура рабочей среды: −20...+150°С
Рабочее давление: 0,0…6,9 МПа (0,0…1,6 МПа — для пара)
Диаметр условного прохода: 15...50 мм
Материал корпуса: нержавеющая сталь
Материал уплотнения: PTFE
Присоединение: резьбовое G½″...G2″

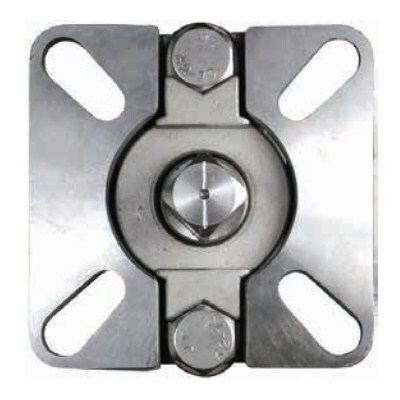

Стандарт присоединения крана к приводу – ISO5211
Модель ручного привода: ПРК2

В закладки

от 3 905 руб. Наличие: Со склада (комплектация 1..72 часа) Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (6)
Все модификации ()
Отзывы (0)

Кран шаровой трехходовой КПР-Т3-Т с ручным приводом предназначен для управления потоком рабочей среды в трубопроводе
Особенности:

Универсальный тип (T-тип) позволяет использовать кран и как переключающий, и как смесительный
Угол полного поворота: 90°
Долгий срок службы

Технические характеристики:

Параметр	Значение
Тип крана	Т (универсальный)
Рабочая среда	Пар, вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус
Материал	Корпуса: нержавеющая сталь Уплотнения: PTFE
Температура рабочей среды	−20...+150°С
Рабочее давление	0,0…6,9 МПа (0,0…1,6 МПа — для пара)
Диаметр условного прохода	15...50 мм
Присоединение крана	Резьбовое G½"...G2"
Стандарт присоединения крана к приводу	ISO5211
Модель ручного привода	ПРК2

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Посадочный размер, мм	Вес, г
КПР-Т3-Т-015/12-GSP	15	20	½"	9×9	480
КПР-Т3-Т-020/15-GSP	20	38	¾"	9×9	680
КПР-Т3-Т-025/18-GSP	25	69	1"	11×11	1030
КПР-Т3-Т-032/25-GSP	32	93	1¼"	11×11	1950
КПР-Т3-Т-040/32-GSP	40	144	1½"	14×14	3270
КПР-Т3-Т-050/38-GSP	50	229	2"	14×14	4320

Расшифровка обозначения на примере крана КПР-Т3-Т-015/12-XYZ:
КПР-Т3 – модель крана.
Т – тип крана, универсальный.
015 – диаметр условного прохода.
12 – эффективный диаметр в мм.
X – присоединение: G – трубная резьба.
Y – материал корпуса: S – нержавеющая сталь.

Z – материал уплотнения: P – PTFE.

Таблица выбора привода для крана КПР-Т3-Т

Схема работы

Переключающий кран		Смесительный кран
A. Вход В, С. Выходы		A. Выход В, С. Входы

Положение 1	Положение 2	Положение 1	Положение 2

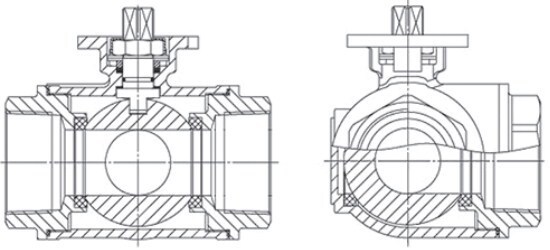

Габаритные размеры

Модель	Ду	Дэф, мм	G	Размеры, мм
Модель	Ду	Дэф, мм	G	A1	E×E	H	h	L	L1	L2	M×M	∅ N	∅ K
КПР-Т3-Т-015/12	15	12	½"	63,7	43×43	38	8,5	72	35	58	9×9	36 (F03)	42 (F04)
КПР-Т3-Т-020/15	20	15	¾"	69	43×43	41	9	81,7	40	62	9×9	36 (F03)	42 (F04)
КПР-Т3-Т-025/18	25	18	1"	83,4	48×48	49	12	89,3	44	69	11×11	42 (F04)	50 (F05)
КПР-Т3-Т-032/25	32	25	1¼"	100	48×48	56	11	127	62	94	11×11	42 (F04)	50 (F05)
КПР-Т3-Т-040/32	40	32	1½"	121,5	68×68	67	16	137,4	69	107	14×14	50 (F05)	70 (F07)
КПР-Т3-Т-050/38	50	35	2"	138	68×68	75	16	154	77	120	14×14	50 (F05)	70 (F07)

Версия: 2024-01-26-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	27.09.2024	1 Мб

Артикул	Диаметр условного прохода, мм	Модель ручного привода	Срок поставки	Стоимость
15 20 25 32 40 50	ПРК2-020-09/129 ПРК2-032-11/147 ПРК2-050-14/183

Артикул	Диаметр условного прохода, мм	Модель ручного привода	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Диаметр условного прохода, мм	Модель ручного привода	Срок поставки	Стоимость
O05346	15	ПРК2-020-09/129	Со склада (комплектация 1..72 часа)	3905 руб. – +
O05347	20	ПРК2-020-09/129	Со склада (комплектация 1..72 часа)	5101 руб. – +
O05348	25	ПРК2-032-11/147	Со склада (комплектация 1..72 часа)	7134 руб. – +
O05349	32	ПРК2-032-11/147	Со склада (комплектация 1..72 часа)	12366 руб. – +
O05350	40	ПРК2-050-14/183	Со склада (комплектация 1..72 часа)	17617 руб. – +
O05351	50	ПРК2-050-14/183	Со склада (комплектация 1..72 часа)	22549 руб. – +

Артикул	Диаметр условного прохода, мм	Модель ручного привода	Срок поставки	Стоимость
O05346	15	ПРК2-020-09/129	Со склада (комплектация 1..72 часа)	3905 руб. – +
O05347	20	ПРК2-020-09/129	Со склада (комплектация 1..72 часа)	5101 руб. – +
O05348	25	ПРК2-032-11/147	Со склада (комплектация 1..72 часа)	7134 руб. – +
O05349	32	ПРК2-032-11/147	Со склада (комплектация 1..72 часа)	12366 руб. – +
O05350	40	ПРК2-050-14/183	Со склада (комплектация 1..72 часа)	17617 руб. – +
O05351	50	ПРК2-050-14/183	Со склада (комплектация 1..72 часа)	22549 руб. – +
