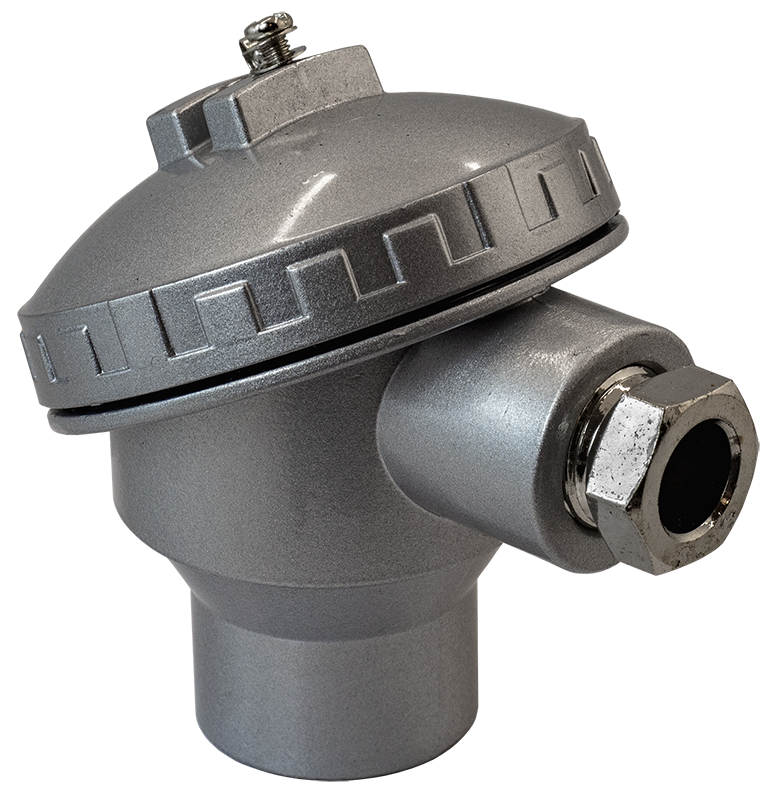

Коммутационная головка для термодатчиков ГДТ-51-33/40-АР

ГДТ-51-33/40-28-АР с гермовводом ARGP-М20

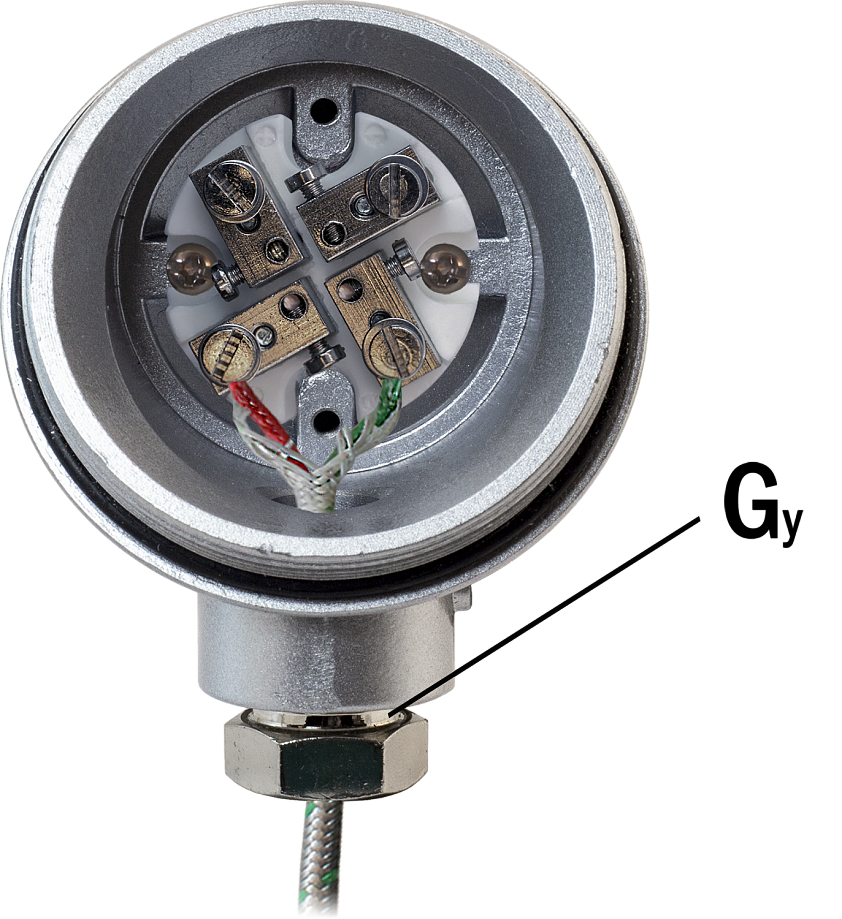

ГДТ-51-33/40-АР с колодкой КТП-42-33-4 и подключенным кабелем

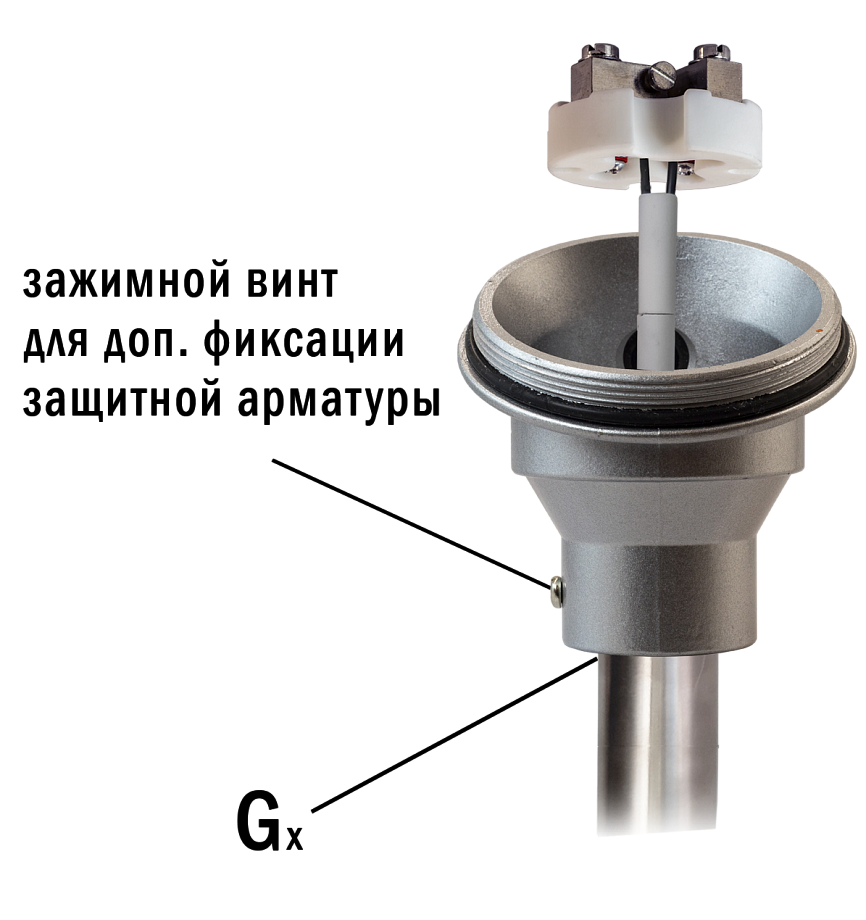

ГДТ-51-33/40-АР с колодкой КТП-42-33-4, термопарой ТП-А-1002 и защитной арматурой

Головки коммутационные предназначены для производства и/или подключения датчиков температуры (термосопротивлений, термопар)

Максимальный диаметр колодки: 51 мм
Расстояние между крепежными отверстиями: 33 мм, 40 мм
Количество крепежных отверстий: 4
Присоединение защитной арматуры для датчика: резьба внутренняя G½" – стандарт; G¼", G¾", G1" – по заказу
Присоединение кабеля: кабельный ввод М20×1,5, G½"
Рабочая температура: −40...+100°C
Материал корпуса: силумин
Материал уплотнений: маслостойкая резина
Cтепень пылевлагозащиты: IP65

В закладки

1 028 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (2)
Все модификации ()
Отзывы (0)

Головки коммутационные предназначены для производства и/или подключения датчиков температуры (термосопротивлений, термопар).
Особенности:

Стандартная резьба G½" (или заказные G¼", G¾", G1") позволяет легко присоединить защитную арматуру для датчика к коммутационной головке, а также использовать стандартные и широко распространенные футорки (например, VTR.581.N) для перехода на остальные размеры резьбы
Головка совместима с клеммными колодками КТП-42-33-4, КТП-42-33-3-П. (диаметр колодок 42 мм, расстояние между крепежными отверстиями 33 мм) и КТП-49-40-2, КТП-49-40-4 (диаметр колодок 49 мм, расстояние между крепежными отверстиями 40 мм). Также может использоваться с прочими клеммными колодками подходящих размеров:

- диаметр, не превышающий 51 мм;
- расстояние между крепежными отверстиями 33 мм и/или 40 мм.

В отверстие G₂ с резьбой М20×1,5 (модель ГДТ-51-33/40-28-АР) для повышения герметичности присоединения кабеля до IP66 можно вкрутить гермоввод, например ARGM-M20, ARGP-M20

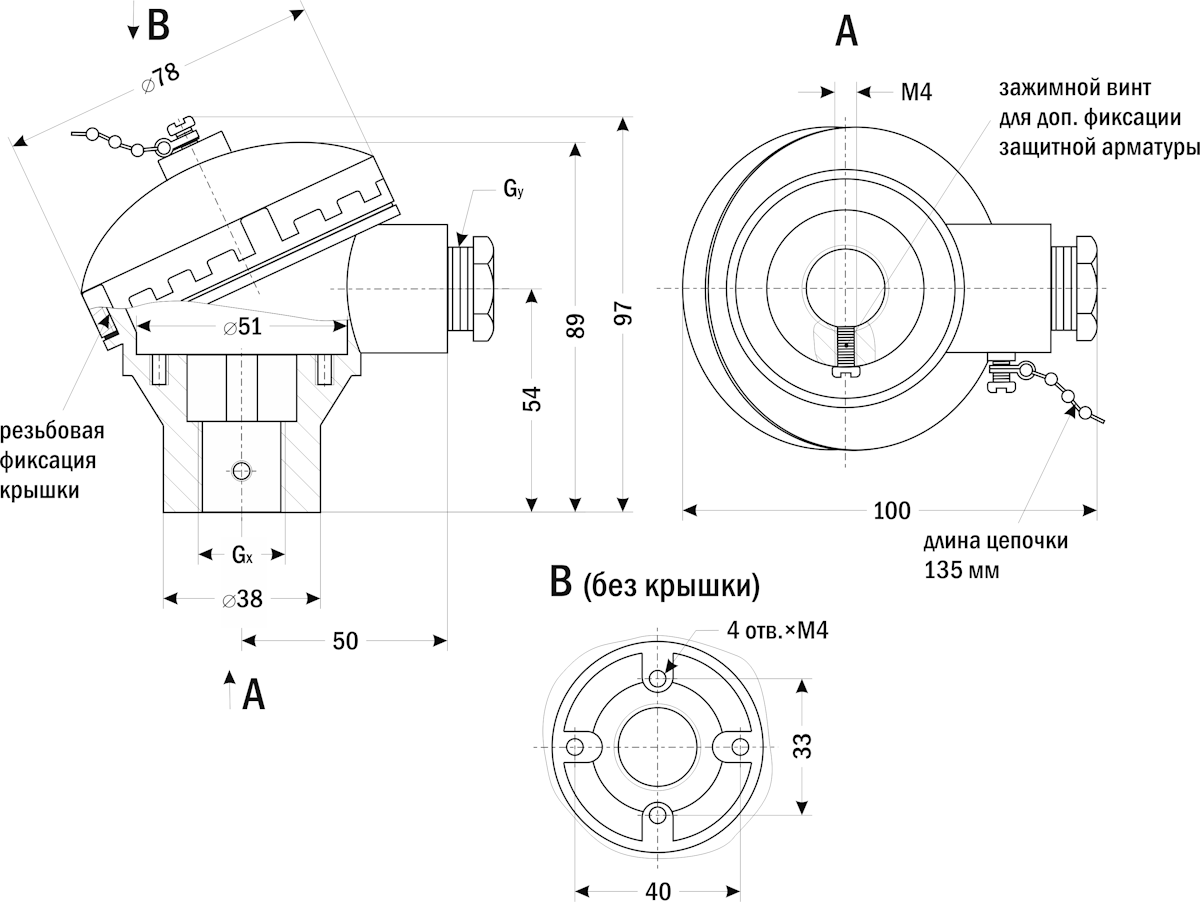

Дополнительная фиксация защитной арматуры зажимным винтом М4 (см. чертеж). Также с помощью винта М4 большей длины (не входит в комплект) можно закрепить в отверстии G1 арматуру без резьбы
Цепочка, соединяющая крышку с коммутационной головкой, предотвращает потерю крышки

Монтаж: В коммутационную головку с помощью винтов М4 (не входят в комплект) монтируется клеммная колодка, к которой с одной стороны присоединяются контакты датчика температуры, с другой — контакты кабеля. Вывод датчика и присоединение защитной арматуры для него производится через отверстие с резьбой G₁ (см. чертеж). Кабельный ввод — отверстие с резьбой G₂ (см. чертеж).

Технические характеристики:

Параметр	Значение
Параметр	ГДТ-51-33/40-28-АР	ГДТ-51-33/40-22-АР
Максимальный диаметр колодки	51 мм
Расстояние между крепежными отверстиями (D)	33 мм, 40 мм
Количество крепежных отверстий	4 отверстия М4
Присоединение защитной арматуры для датчика (G₁)	G½" – стандарт G¼", G¾", G1" – по заказу
Присоединение кабеля (G₂)	М20×1,5	G½"
Диаметр подключаемого кабеля	≤ 10 мм
Рабочая температура	−40...+100°C
Фиксация крышки	резьба
Материал корпуса	силумин
Материал уплотнений	маслостойкая резина
Степень пылевлагозащиты	IP65
Габаритные размеры	97×78×100 мм

Габаритные размеры

Номер позиции	Название позиции	Обозначение	Расшифровка
1	Внутренний диаметр головки	35	35 мм
		42	42 мм
		...
2	Расстояние между монтажными отверстиями	27	27 мм
		33/40	33 мм и 40 мм
		...
3	Присоединение защитной арматуры для датчика	0	G¼"
		2	G½"
		3	G¾"
		4	G1"
		5	М10×1
		6	М12×1,5
		7	М16×1,5
		8	М20×1,5
		9	М24×1,5
		T	Зажим с винтом, отверстие 22,5 мм
4	Присоединение кабеля	1	G⅜"
		2	G½
		7	М16×1,5
		8	М20×1,5
		П	PG16
5	Материал корпуса	A	Алюминий (силумин)
5	Материал корпуса	H	Нейлон
6	Фиксация крышки	В	Винты
		Р	Резьба
		С	Стяжной замок
7	Искрозащита	Пусто	Без искрозащиты
7	Искрозащита	И	Есть искрозащита

Версия: 2022-11-04-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	11.11.2022	1.19 Мб

Артикул	Резьба (кабельный ввод)	Срок поставки	Стоимость
G1/2 М20х1,5

Артикул	Модель	Резьба (кабельный ввод)	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Модель	Резьба (кабельный ввод)	Срок поставки	Стоимость
K87761	ГДТ-51-33/40-22-АР	G1/2	Со склада	1028 руб. – +
K87762	ГДТ-51-33/40-28-АР	М20х1,5	Со склада	1028 руб. – +

Артикул	Модель	Резьба (кабельный ввод)	Срок поставки	Стоимость
K87761	ГДТ-51-33/40-22-АР	G1/2	Со склада	1028 руб. – +
K87762	ГДТ-51-33/40-28-АР	М20х1,5	Со склада	1028 руб. – +
