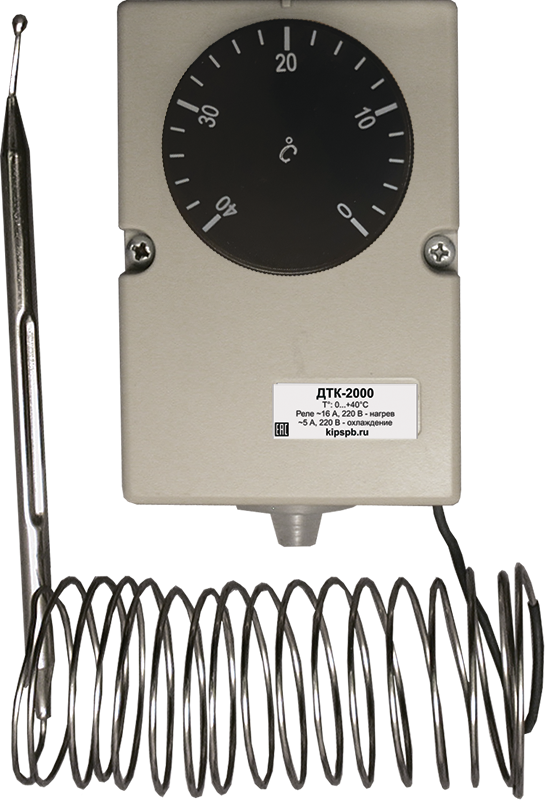

Термостат ДТК-2000 с переключающим контактом предназначен для автоматического поддержания температуры жидких и газообразных сред, неагрессивных к материалу термобаллона. Термостат может использоваться для управления исполнительными устройствами (калориферами, приборами нагрева, теплообменниками, вентиляторами и т.д.), а также для включения сигнальных устройств.
Принцип работы основан на свойстве объемного температурного расширения. Чувствительным элементом является термобаллон из нержавеющей стали. Жидкость, находящаяся в баллоне термостата, нагревается, расширяется, и через капиллярную трубку избыточный объем переходит в сильфон. Сильфон удлиняется и передает усилие на контактную группу, замыкается группа контактов, работающая на охлаждение. Когда температура среды понижается, жидкость в баллоне термостата остывает, сильфон уменьшается, давление с контакта пропадает, замыкается другая группа контактов, работающая на нагрев. Таким образом осуществляется автоматическое поддержание заданной температуры в системе.
Особенности:
- Установка температуры при помощи поворотной шкалы
- Не требует питания
- Ламели для подключения в комплекте
-
Для установки термобаллона на объект могут использоваться гильзы
ГЗ-Н,
ГЗЖ-Н подходящего диаметра и длины. Гильза повышает устойчивость к воздействию агрессивных измеряемых сред и обеспечивает защиту от давления рабочей среды. Фиксация гильзы
ГЗ-Н без крепежного винта может осуществляться силиконовым герметиком (выбор герметика производится исходя из диапазона термостата)
Технические характеристики:
Параметры
|
Значения
|
Диапазоны регулирования температуры | −35...+35°С | 0...+40°С | 0...+150°С | +30...+150°C | +30...+180°С | +30...+230°С | +50...+320°С |
Дифференциал | ±5°С | ±5°С | ±10°С | ±10°С | ±10°С | ±10°С | ±12°С |
Коммутационная способность реле
|
~16 (2,5*) А, 220 В (нагрев)
~5 (1*) А, 220 В (охлаждение)
|
Механическая износостойкость
| ≥ 105 циклов
|
Сопротивление контактов
| ≤ 50 мОм
|
Сопротивление изоляции при испытании напряжением 500 В
| ≥ 100 МОм
|
Монтаж
| На стену
|
Степень пылевлагозащиты
| IP30
|
Габаритные размеры измерительного блока | 92×57×47 мм
|
Длина капилляра (Lc) | 1400 мм | 1400 мм | 840 мм | 840 мм | 1420 мм | 840 мм | 1420 мм |
Длина термобаллона (Lb) | 105 мм | 100 мм | 60 мм | 60 мм | 45 мм | 50 мм | 125 мм |
Диаметр термобаллона (Db)
| 6 мм
| 6 мм
| 6 мм | 6 мм | 6 мм
| 6 мм | 3 мм
|
Вес
| 128 г
| 131 г
| 112 г | 112 г | 128 г
| 112 г | 129 г
|
* для индуктивной нагрузки
Габаритные размеры
|
|
Размер, мм | −35...+35°С
| 0...+40°С
| +30...+150°С | +30...+150°С | +30...+180°С
| +30...+230°С | +50...+320°С
|
Lc
| 1400
| 1400
| 840 | 840 | 1420
| 840 | 1420
|
Lb | 105 | 100 | 60 | 60 | 45 | 50 | 125 |
Db
| 6
| 6
| 6 | 6 | 6
| 6 | 3
|
Wb1 | 4 | 5 | н/д | н/д | 4 | н/д | 3 |
Wb2 | 1,5 | 1,5 | н/д | н/д | 1,5 | н/д | 1 |
h
| 47
| 49
| н/д | н/д | 49
| н/д | 49
|
Версия: 2022-01-07-КВА
