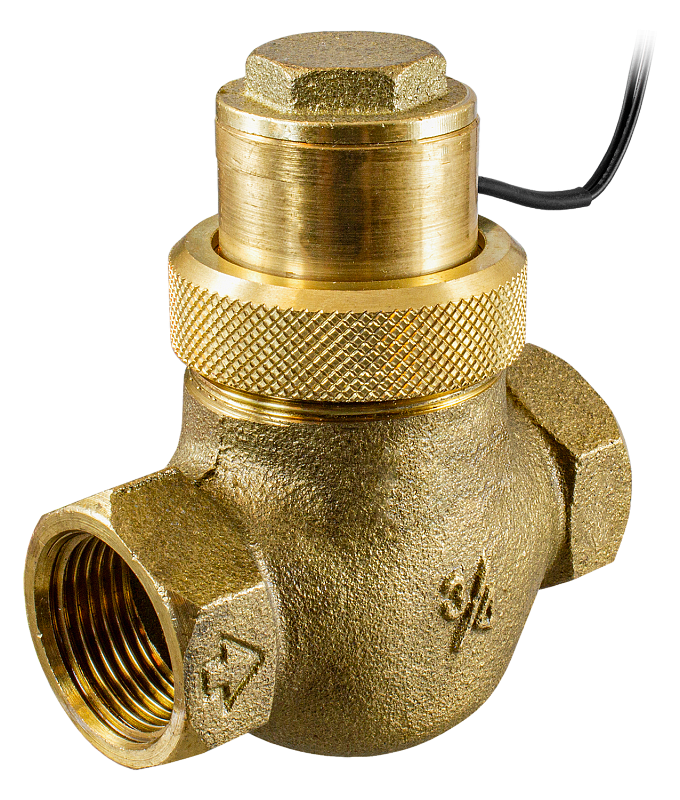

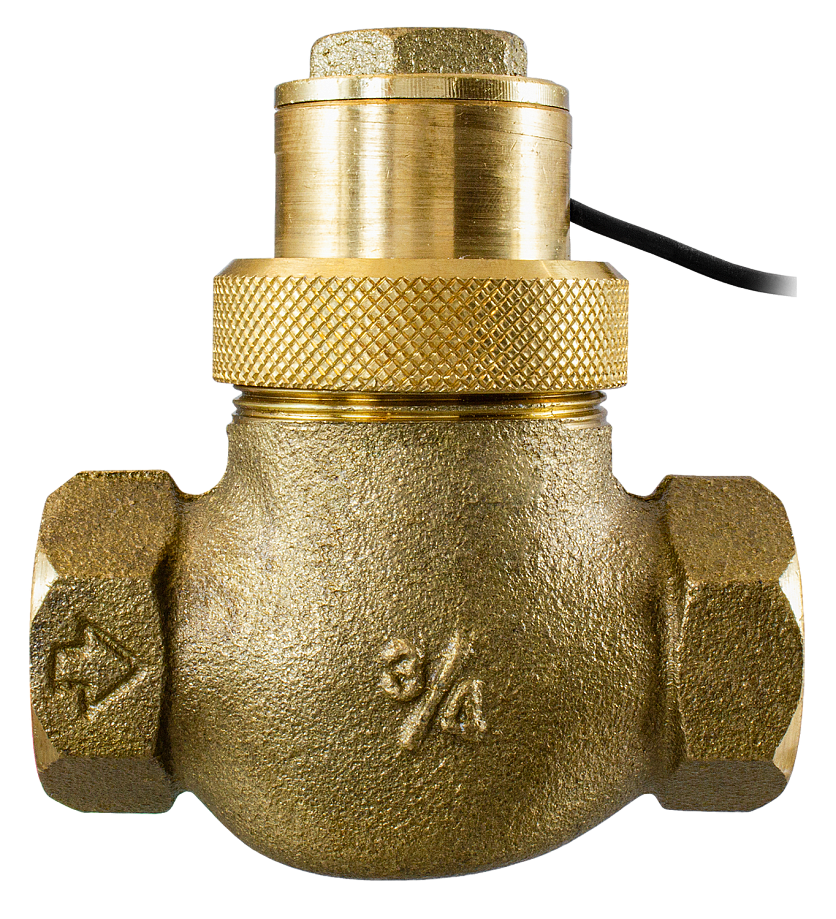

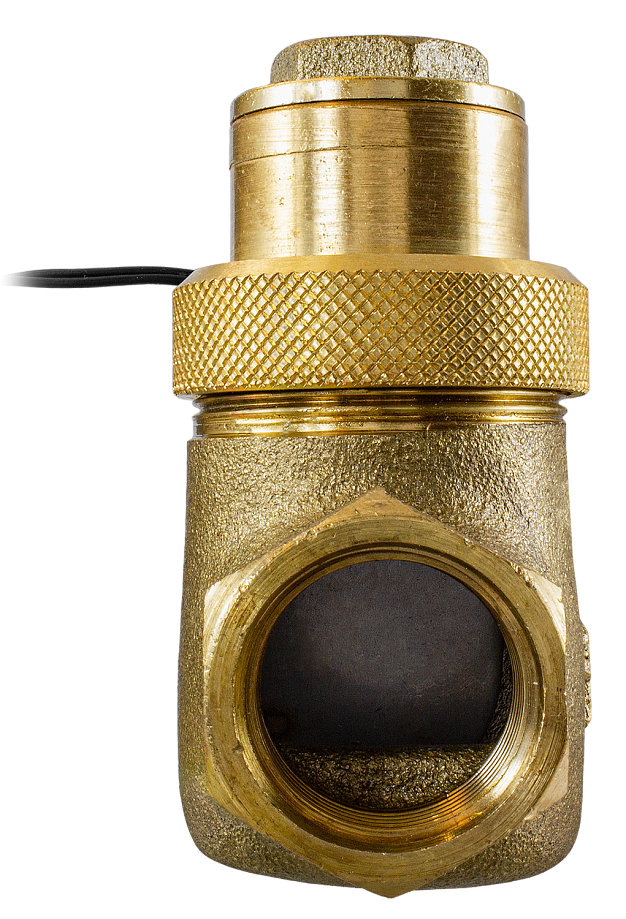

Датчик-реле потока лепестковый ДР-ПП-02

Прибор для контроля наличия потока воды в трубопроводе, управления исполнительными устройствами, защиты оборудования от слабого или отсутствующего потока

Рабочая среда: вода, этиленгликоль и другие неагрессивные жидкости
Максимальное давление рабочей среды: 1,5 МПа
Температура рабочей среды: −10...+110°С
Минимальный расход: 10 л/мин, 12 л/мин
Максимальная коммутируемая мощность: 50 Вт
Присоединение: внутр. G½", G¾"
Материал: латунь
Монтажное положение: горизонтальное
Степень пылевлагозащиты: IP55

В закладки

от 12 823 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (2)
Все модификации ()
Отзывы (0)

Датчик-реле потока лепестковый ДР-ПП-02 предназначен для контроля наличия потока воды в трубопроводе, управления исполнительными устройствами, защиты оборудования от слабого или отсутствующего потока
Особенности:

НО-контакт. При наличии потока контакт геркона замыкается
Высокий ресурс срабатываний

Для увеличения коммутационной способности датчика-реле следует использовать промежуточные реле, например, MY, 55-02, 55-04, LY4 c управляющим напряжением =24 В и током потребления не более 300 мА. Также возможно использовать промежуточные реле с управляющим напряжением ~24 В. Для питания катушки промежуточного реле необходимы блоки питания, например, DR, MDR, БП97, БП67.

Для защиты прибора от попадания инородных частиц рекомендуется установить фильтр механической очистки перед датчиком-реле. Для герметизации резьбовых металлических соединений рекомендуется использовать анаэробные герметики.

Технические характеристики:

Параметр	Значение
Параметр	ДР-ПП-02-15	ДР-ПП-02-20
Рабочая среда	Вода, этиленгликоль и другие неагрессивные жидкости
Максимальное давление рабочей среды	1,5 МПа
Температура рабочей среды	−10...+110°С
Минимальный расход	10 л/мин	12 л/мин
Максимальный расход	30 л/мин
Максимальная коммутируемая мощность	50 Вт
Максимальный коммутируемый ток	=0,5 A (при =24 В)
Максимальное коммутируемое напряжение	=220 В
Присоединение	внутр. G½"	внутр. G¾''
Длина провода	370 мм
Материал	Латунь
Степень пылевлагозащиты	IP55
Монтажное положение	Горизонтальное
Габаритные размеры	83×71×44 мм	88×77×44 мм
Вес	450 г	499 г

Габаритные размеры

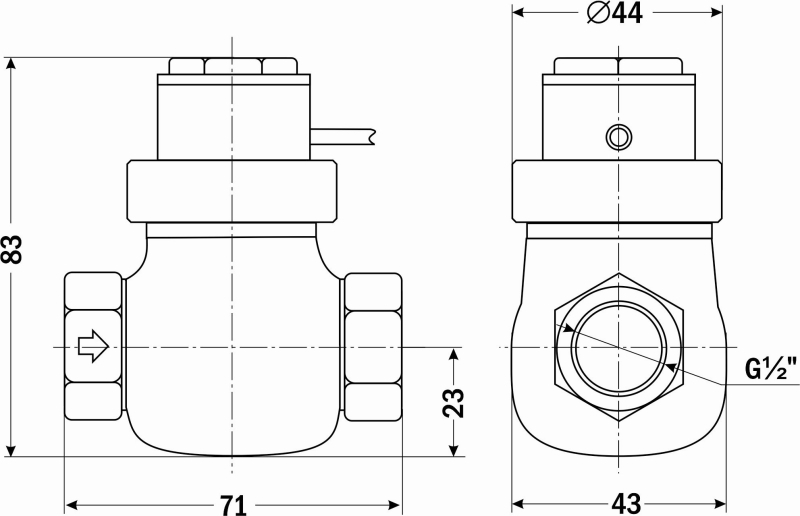

ДР-ПП-02-15

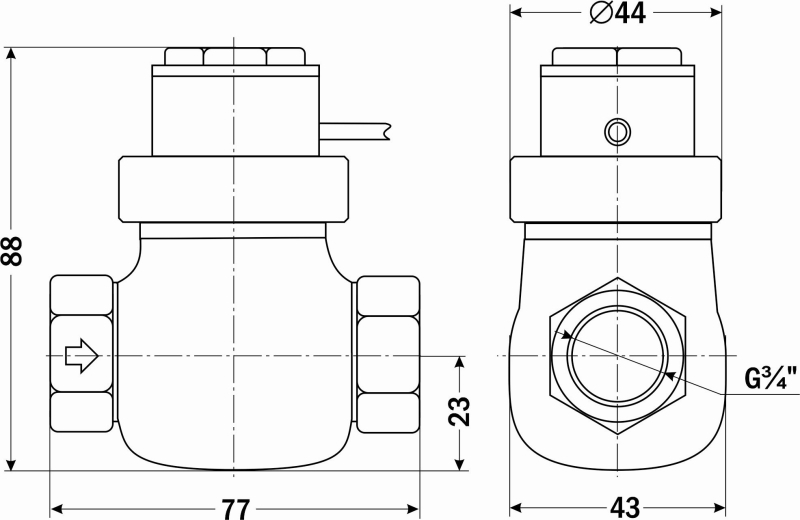

ДР-ПП-02-20

Версия: 2023-03-31-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	11.10.2022	0.23 Мб
Информационное письмо	12.11.2012	0.73 Мб
Отказное письмо	11.10.2022	1.17 Мб

Артикул	Присоед.резьба	Срок поставки	Стоимость
внутр.G1/2" внутр.G3/4"

Артикул	Модель	Присоед.резьба	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Модель	Присоед.резьба	Срок поставки	Стоимость
M36850	ДР-ПП-02-15	внутр.G1/2"	Со склада	12823 руб. – +
M36851	ДР-ПП-02-20	внутр.G3/4"	Со склада	14034 руб. – +

Артикул	Модель	Присоед.резьба	Срок поставки	Стоимость
M36850	ДР-ПП-02-15	внутр.G1/2"	Со склада	12823 руб. – +
M36851	ДР-ПП-02-20	внутр.G3/4"	Со склада	14034 руб. – +
