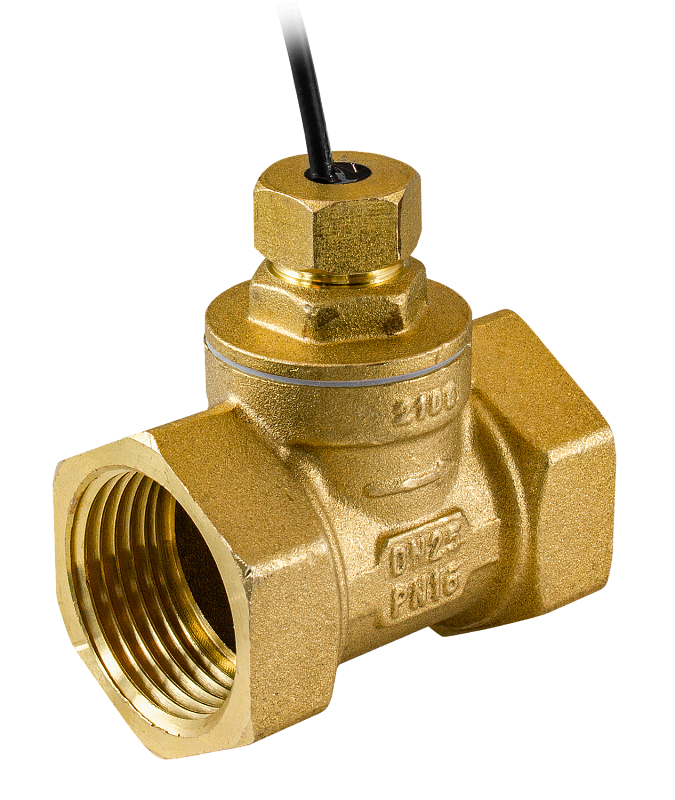

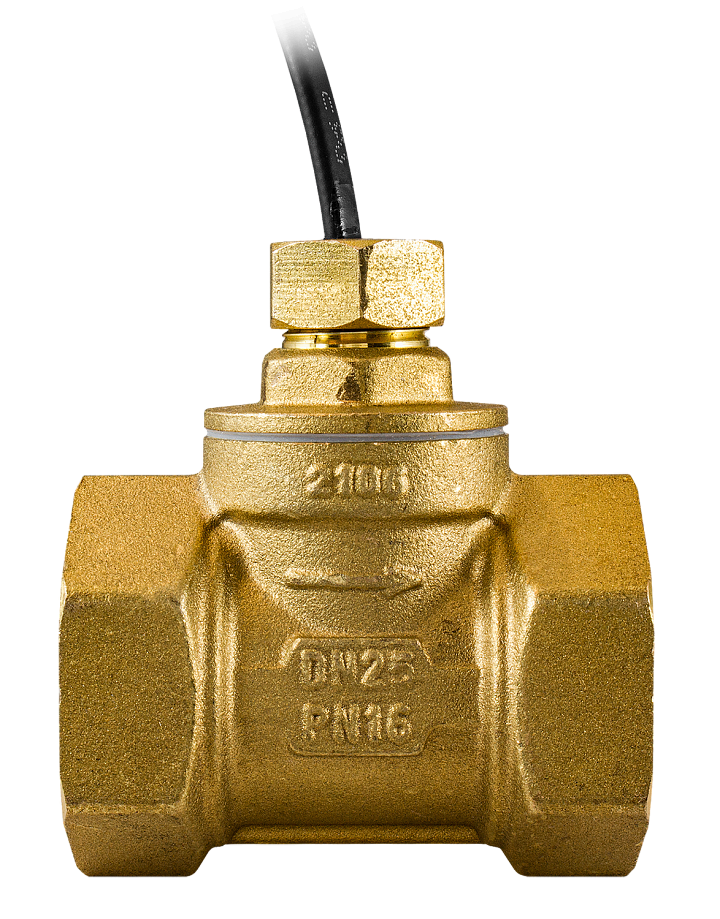

Датчик-реле потока поршневой ДР-ПП-01

Прибор для контроля наличия потока воды в трубопроводе, управления исполнительными устройствами, защиты оборудования от слабого или отсутствующего потока

Рабочая среда: вода, этиленгликоль и другие неагрессивные жидкости
Максимальное давление рабочей среды: 1,5 МПа
Температура рабочей среды: −10…+100°С
Расход: 3...80 л/мин
Коммутируемая мощность: 50 Вт
Присоединение: внутр. G½"…G2"
Материал: латунь
Монтажное положение: горизонтальное
Степень пылевлагозащиты: IP55

В закладки

от 5 754 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (6)
Все модификации ()
Отзывы (0)

Датчик-реле потока поршневой ДР-ПП-01 предназначен для контроля наличия потока воды в трубопроводе, управления исполнительными устройствами, защиты оборудования от слабого или отсутствующего потока. При наличии потока воды в трубопроводе датчик-реле подает сигнал на выводы.

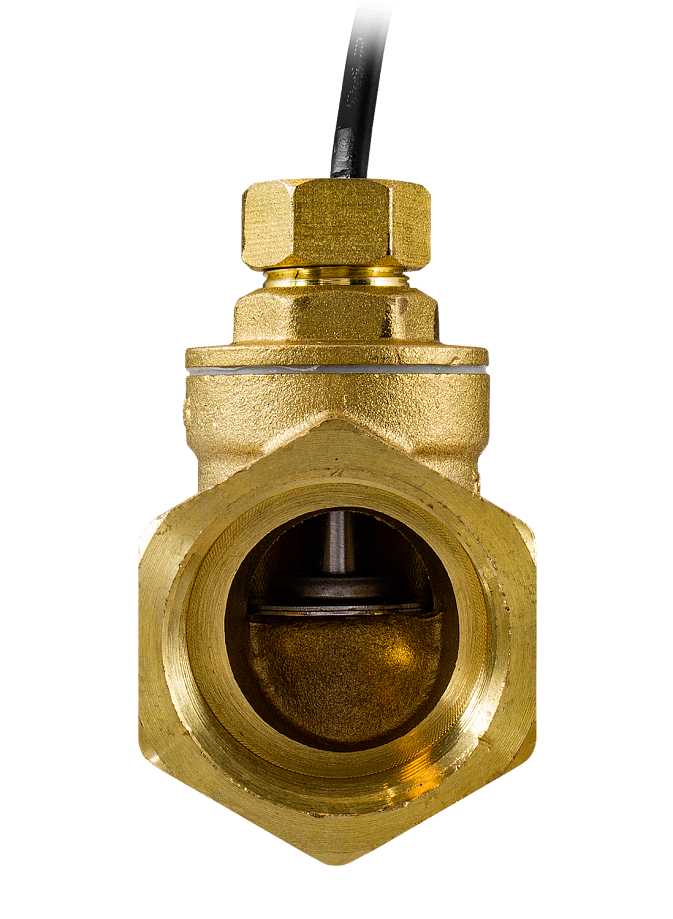

Принцип работы датчиков-реле основан на перемещении поршня внутри прибора. Поршень смещается под действием давления потока жидкости в трубе и замыкает контакты геркона. В случае отсутствия потока в трубе поршень возвращается в исходное положение под действием силы тяжести, что приводит к размыканию контактов. Направление движения потока должно соответствовать стрелке на корпусе датчика-реле.

Для увеличения коммутационной способности датчика-реле следует использовать промежуточные реле, например, MY, 55-02, 55-04, LY4 c управляющим напряжением =24 В и током потребления не более 300 мА. Также возможно использовать промежуточные реле с управляющим напряжением ~24 В. Для питания катушки промежуточного реле необходимы блоки питания, например, DR, MDR, БП97, БП67.

Для защиты прибора от попадания инородных частиц рекомендуется установить фильтр механической очистки перед датчиком-реле. Для герметизации резьбовых металлических соединений рекомендуется использовать анаэробные герметики.

Технические характеристики:

Параметр	Значение
Параметр	ДР-ПП-01-15	ДР-ПП-01-20	ДР-ПП-01-25	ДР-ПП-01-32	ДР-ПП-01-40	ДР-ПП-01-50
Рабочая среда	Вода, этиленгликоль и другие неагрессивные жидкости
Максимальное давление рабочей среды	1,5 МПа
Температура рабочей среды	−10...+110°С
Минимальный расход	3 л/мин
Максимальный расход	8 л/мин	12 л/мин	25 л/мин	30 л/мин	40 л/мин	80 л/мин
Максимальная коммутируемая мощность	50 Вт
Максимальный коммутируемый ток	=0,5 А (при =24 В)
Максимальное коммутируемое напряжение	=220 В
Степень пылевлагозащиты	IP55
Длина провода	410 мм
Материал	Латунь
Присоединение	внутр. G½"	внутр. G¾"	внутр. G1"	внутр. G1¼"	внутр. G1½"	внутр. G2"
Монтажное положение	Горизонтальное
Габаритные размеры	56×47×26 мм	58×52×32 мм	69×60×38 мм	93×78×49 мм	102×86×54 мм	115×92×67 мм
Вес	174 г	237 г	392 г	599 г	708 г	1057 г

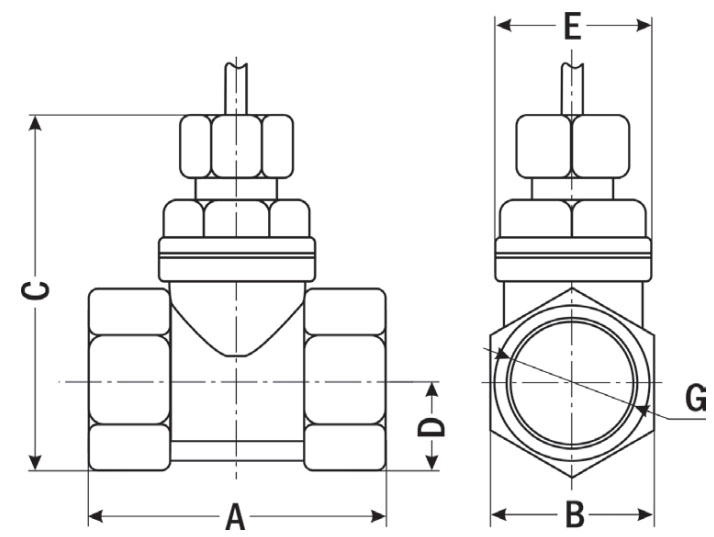

Габаритные размеры

Размеры, мм	ДР-ПП-01
Размеры, мм	-15	-20	-25	-32	-40	-50
A	47	52	60	78	86	92
B	26	32	38	49	54	67
C	56	58	69	93	102	115
D	15	18	22	28	30,5	40
∅ E	25	29	32	45	50	56
G	½"	¾"	1"	1¼"	1½"	2"
