Датчик-реле потока лепестковый ДР-ПП-10-15

Арт: M23604

Прибор для контроля наличия потока воды в трубопроводе, управления исполнительными устройствами, защиты оборудования от слабого или отсутствующего потока

Рабочая среда: вода, этиленгликоль и другие неагрессивные жидкости
Максимальное давление рабочей среды: 1,5 МПа
Температура рабочей среды: −10...+110°С
Расход: 3,5...30 л/мин
Максимальная коммутируемая мощность: 70 Вт
Присоединение: внутр. G1/2"
Материал: латунь
Монтажное положение: горизонтальное
Степень пылевлагозащиты: IP65

В закладки

4 932 руб. Наличие: Со склада

+ –

В корзину

Доставка по России
Способы оплаты

Описание

Отзывы (0)

Датчик-реле потока лепестковый ДР-ПП-10-15 предназначен для контроля наличия потока воды в трубопроводе, управления исполнительными устройствами, защиты оборудования от слабого или отсутствующего потока

Особенности:Корректное монтажное положение датчика-реле указано на рис. 1

Рис.1 – Монтажное положение датчика-реле

Для увеличения коммутационной способности датчика-реле следует использовать промежуточные реле, например, MY, 55-02, 55-04, LY4 c управляющим напряжением =24 В и током потребления не более 300 мА. Также возможно использовать промежуточные реле с управляющим напряжением ~24 В. Для питания катушки промежуточного реле необходимы блоки питания, например, DR, MDR, БП97, БП67.

Для защиты прибора от попадания инородных частиц рекомендуется установить фильтр механической очистки перед датчиком-реле. Для герметизации резьбовых металлических соединений рекомендуется использовать анаэробные герметики.

Технические характеристики:

Параметр	Значение
Рабочая среда	Вода, этиленгликоль и другие неагрессивные жидкости
Максимальное давление рабочей среды	1,5 МПа
Температура рабочей среды	−10...+110°С
Расход	3,5...30 л/мин
Максимальная коммутируемая мощность	70 Вт
Максимальный коммутируемый ток	≅0,5 А
Максимальное коммутируемое напряжение	≅220 В
Присоединение	G½"
Длина провода	310 мм
Материал	Латунь
Cтепень пылевлагозащиты	IP65
Монтажное положение	Горизонтальное

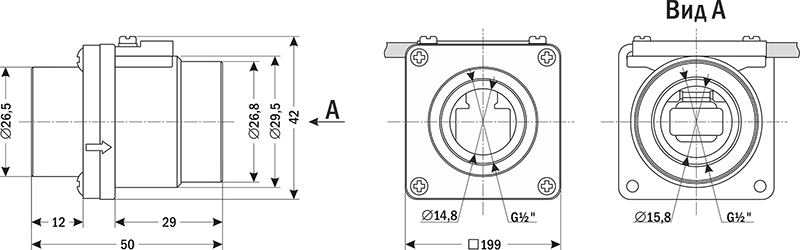

Габаритные размеры	50×29,5×42 мм
Вес	190 г
