Датчик-реле потока бескорпусный поплавковый ДР-ПБ-61

Арт: M81654

Прибор для контроля наличия потока воды в вертикально расположенных трубах, управления исполнительными устройствами, защиты оборудования от слабого или отсутствующего потока

Рабочая среда: вода и другие неагрессивные жидкости
Температура рабочей среды: 0...+60°С
Реле: =0,5 А, 200 В
Максимальная коммутируемая мощность: 10 Вт
Расстояние срабатывания: ≤14 мм
Материал датчика: полипропилен
Материал поплавка: полиацеталь
Монтажное положение: вертикальное
Степень пылевлагозащиты датчика: IP67

В закладки

604 руб. Наличие: Со склада

+ –

В корзину

Доставка по России
Способы оплаты

Описание

Отзывы (0)

Датчик-реле потока бескорпусный на основе магнитогерконового датчика ДР-ПБ-61 предназначен для контроля наличия потока воды в вертикально расположенных трубах, управления исполнительными устройствами, защиты оборудования от слабого или отсутствующего потока.
Прибор может также использоваться в качестве датчика уровня для контроля уровня жидкостей в вертикально расположенных трубах

Особенности:

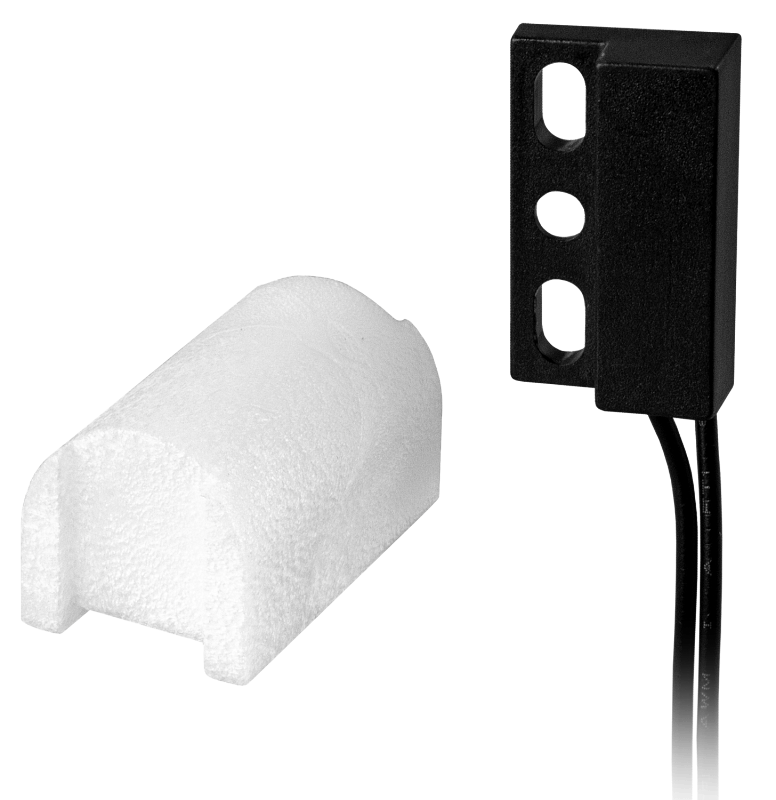

Бескорпусный, состоит из магнитогерконового датчика и поплавка
Монтаж в любую подходящую вертикально расположенную трубу

Принцип работы и монтаж:

1. В трубу из немагнитного материала помещается поплавок, внутри которого находится магнит.

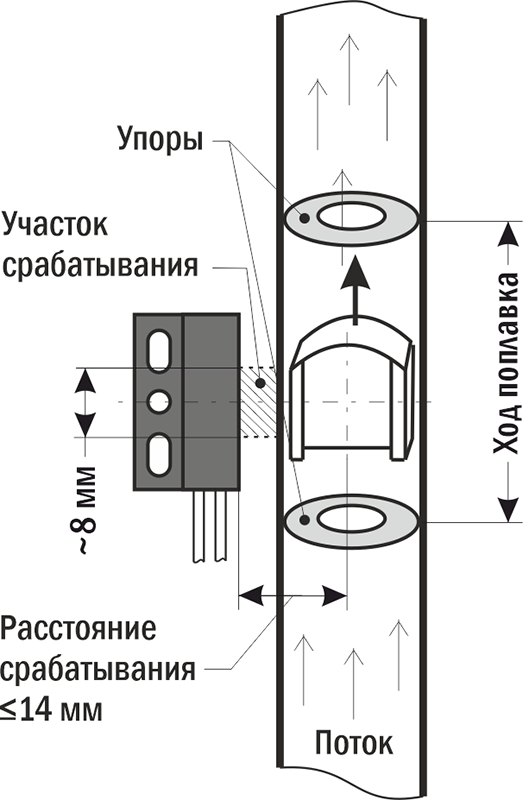

2. Перемещение поплавка внутри трубы должно быть ограничено упорами (например, сеткой) снизу и сверху (см. рисунок).

3. При отсутствии потока поплавок лежит на нижнем упоре. При достаточном потоке поплавок поднимется до уровня, где снаружи трубы вертикально (проводами вниз или вверх) установлен датчик с герконом.

4. Замыкание контакта происходит, когда середины корпусов поплавка и датчика оказываются на одном уровне ± 4 мм. Расстояние срабатывания замеряется между краем корпуса датчика и осью поплавка (см. рисунок).

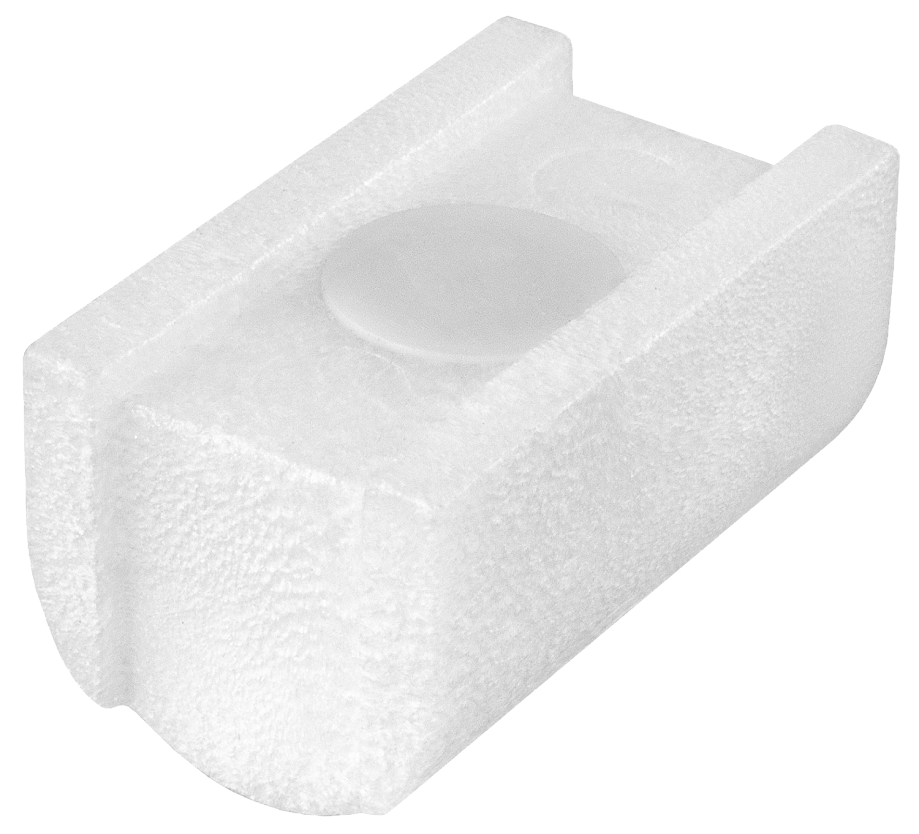

5. Внимание! Поплавок должен быть ориентирован широкой стороной к корпусу датчика. По бокам поплавка расположены пазы для скольжения по направляющим. Рекомендуется предусмотреть их наличие в трубе для верной ориентации поплавка.
6. Внимание! При отсутствии потока уровень жидкости в трубе не должен быть выше уровня нижнего упора

Для увеличения коммутационной способности датчика-реле следует использовать промежуточные реле, например, MY, 55-02, 55-04, LY4 c управляющим напряжением =24 В и током потребления не более 300 мА. Также возможно использовать промежуточные реле с управляющим напряжением ~24 В. Для питания катушки промежуточного реле необходимы блоки питания, например, DR, MDR, БП97, БП67.

Для защиты прибора от попадания инородных частиц рекомендуется установить фильтр механической очистки перед датчиком-реле. Для герметизации резьбовых металлических соединений рекомендуется использовать анаэробные герметики.

Технические характеристики:

Параметр	Значение
Рабочая среда	Вода и другие жидкости, неагрессивные к полиацеталю
Температура рабочей среды	0…+60°С
Реле	=0,5 А, 200 В
Максимальная коммутируемая мощность	10 Вт
Сопротивление изоляции	10⁸ Ом
Ресурс работы	≥ 10⁸ циклов
Расстояние срабатывания	≤ 14 мм
Время переключения	0,2 с
Степень пылевлагозащиты датчика	IP67
Материал датчика	Полипропилен
Материал поплавка	Полиацеталь
Длина провода	360 мм

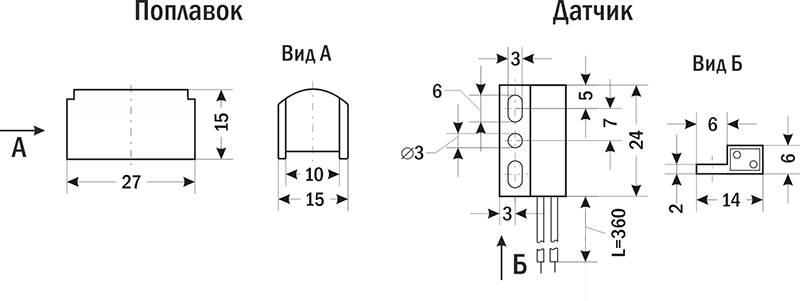

Габаритные размеры - датчика - поплавка	24×14×6 мм 15×15×27 мм
Вес комплекта	10 г
