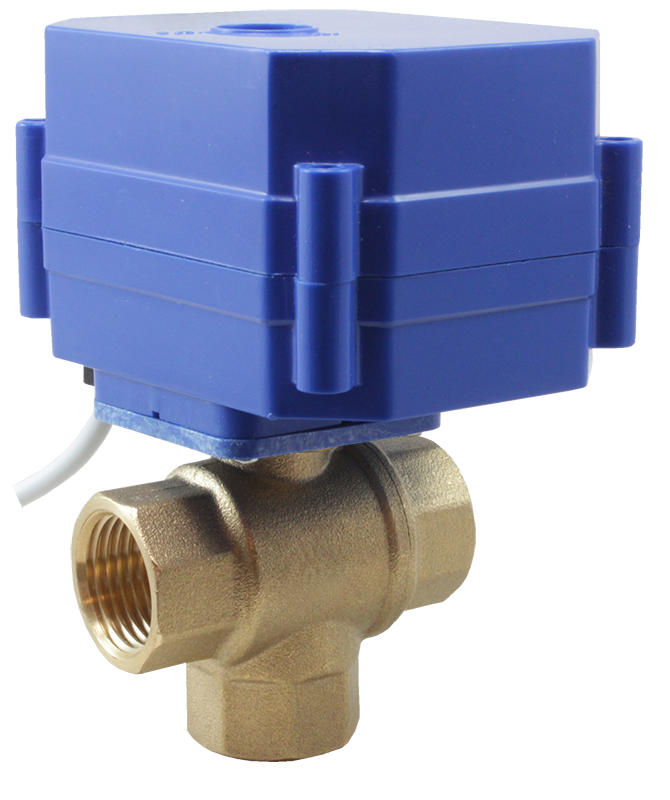

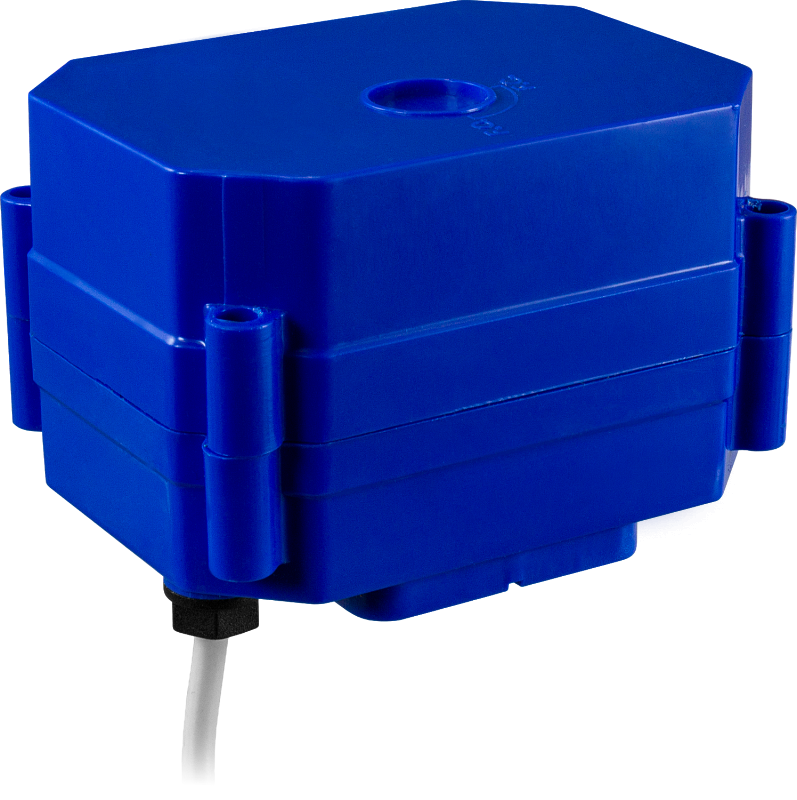

Электропривод AR320 устанавливается на шаровые краны AR320-2 и AR320-3 с целью управления потоком рабочей среды в трубопроводе
Особенности:
- Схема управления с переключателем. В качестве переключателя К можно использовать переключатели на 3 положения SD16-V-22IR, SD16-V-22R3S, SD16-V-22K, AR-XB2-BD, AR-XB2-BJ, AR-LA800E-BLSM
- Защита электродвигателя от перегрева
- Автоматическое отключение при достижении конечного положения
- Удобство в эксплуатации и обслуживании
- Долгий срок службы

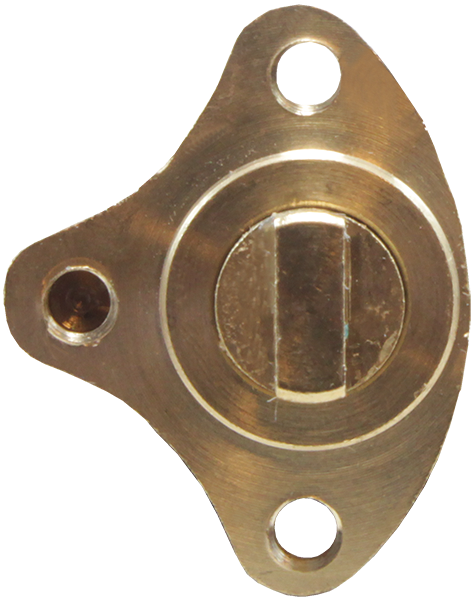

Обратите внимание: привод поставляется без монтажной площадки. Монтажная площадка входит в комплект поставки крана в сборе с электроприводом (
AR320-2,
AR320-3).
Технические характеристики:
Параметр | Значение |
Время полного поворота | ≤ 8 с |
Угол полного поворота | 90° (вращение в обоих направлениях) |
Крутящий момент | 6 Н·м |
Степень пылевлагозащиты | IP65 |
Питание | ≅9...24 В | =3...6 В |
Ток | 40 мА раб. (250 мА пик.) | 100 мА |
Мощность | 2 ВA/Вт |
Схема подключения | 3-проводная с переключением |
Длина кабеля | 350 мм |
Габаритные размеры | 56×82×62 мм |
Вес | 270 г |

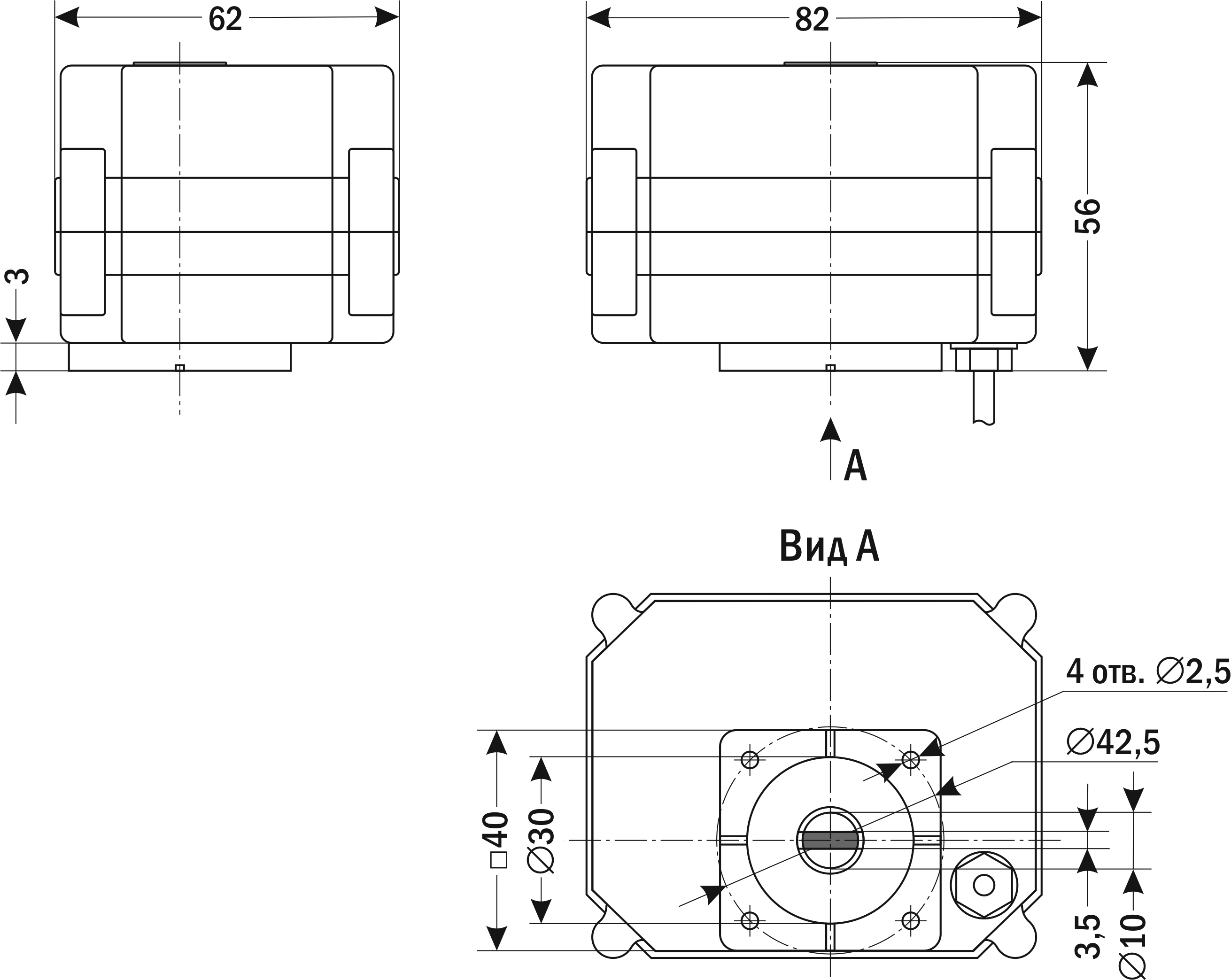

Габаритные размеры |

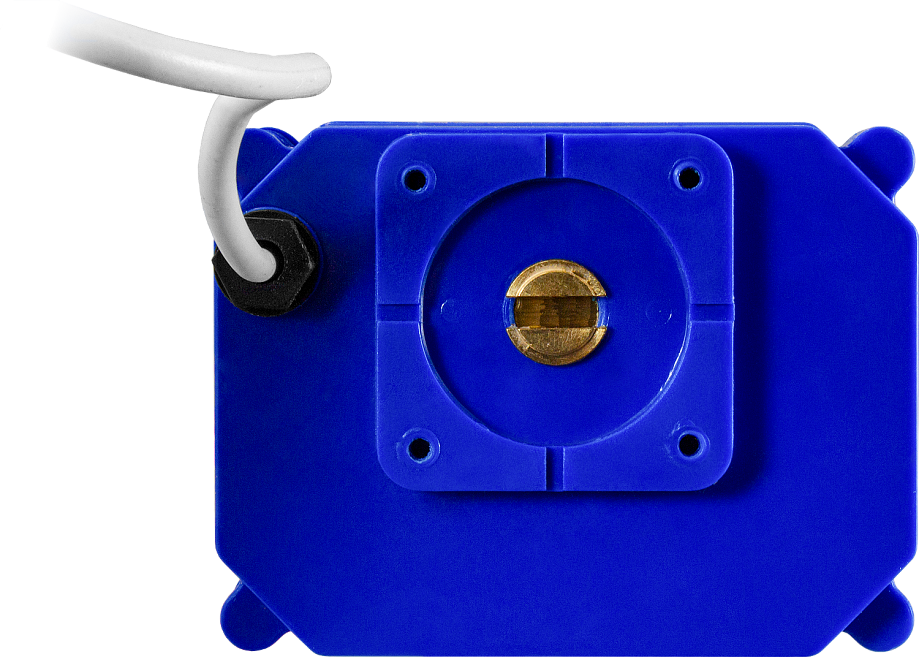

Привод AR320 прикручивается к монтажной площадке кранов AR320-2, -3 четырьмя шурупами ∅ 3 мм, L=10 мм.
|
Версия: 2024-05-13-ШАР
