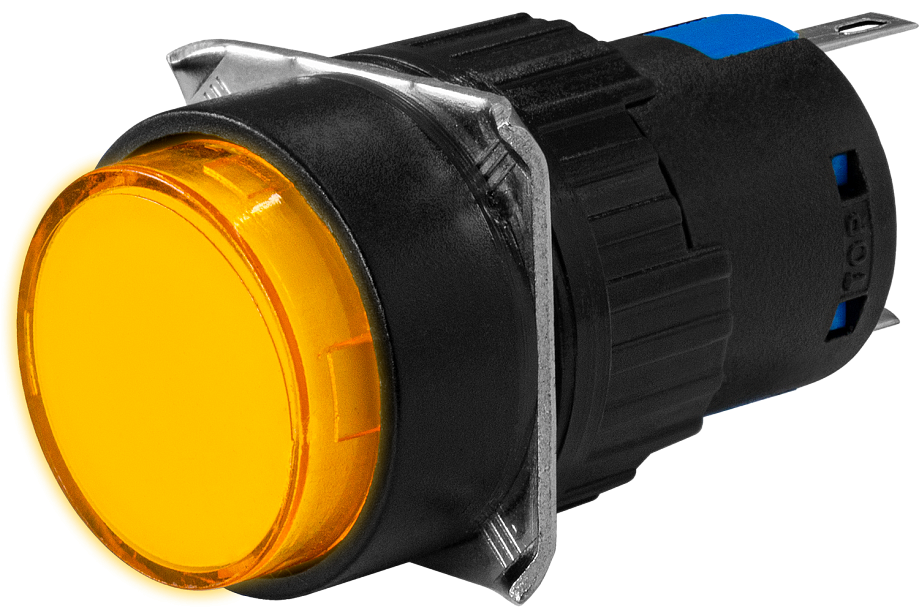

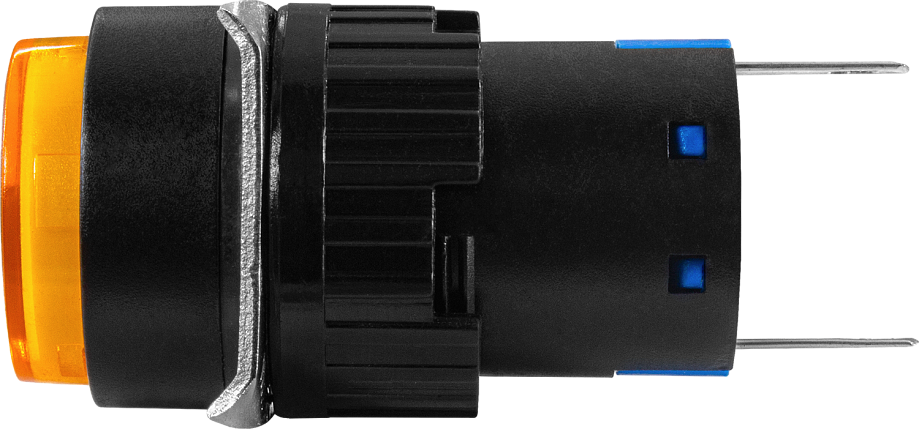

Индикаторная светодиодная лампа ARG2-16F1P предназначена для индикации (сигнализации) состояния электрических цепей и рабочего состояния электрического оборудования
Особенности:– Монтаж в плоские панели толщиной до 6 мм, фиксация стопорной гайкой
– Компактный моноблочный корпус, обеспечивающий простоту монтажа
Технические характеристики:
Параметр | Значение |

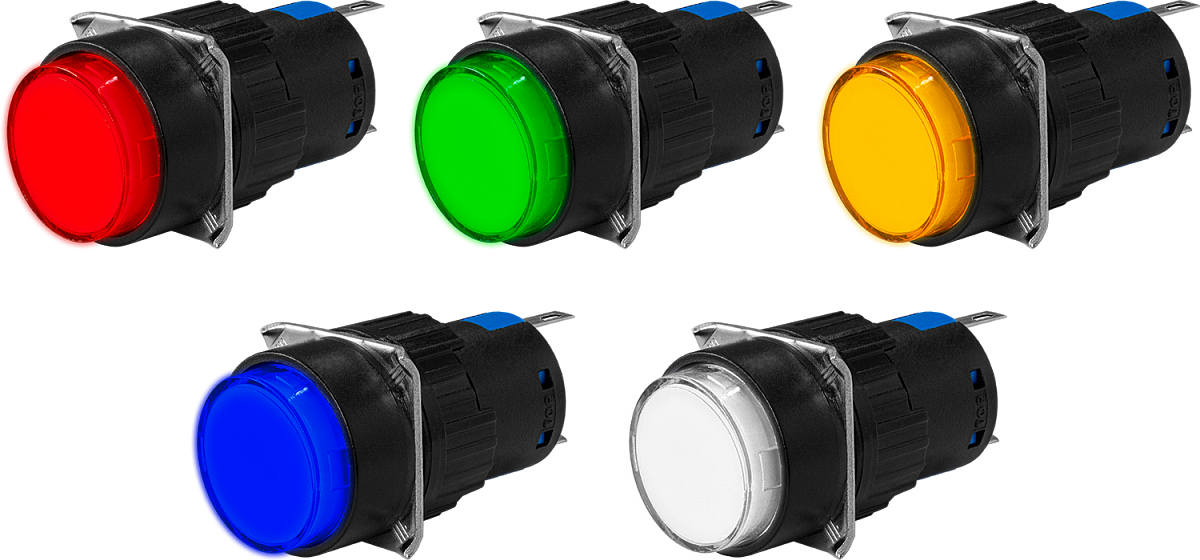

Цвет | Красный, зеленый, желтый, синий, белый |
Питание | ≅220 В или ≅24 В |
Присоединение

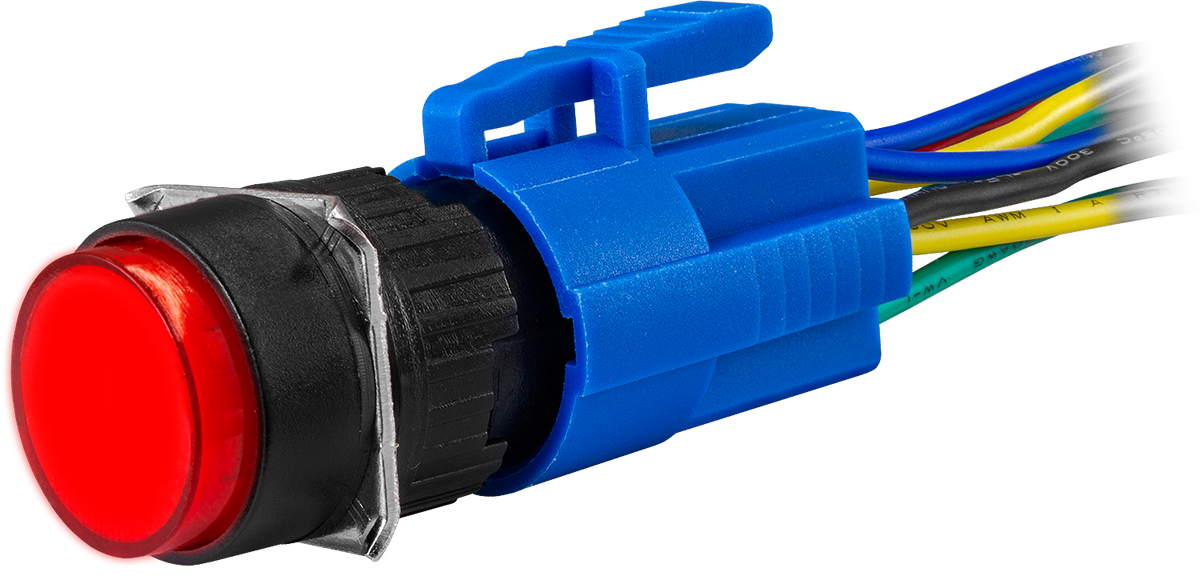

| Пайка или плоские изолированные разъемы НПИ-М2-0528 |
Материал корпуса
| Пластмасса
|
Монтаж | В отверстие панели |
Диаметр монтажного отверстия | 16 мм |
Толщина панели | ≤ 6 мм |
Сечение присоединяемых проводов | ≤ 2,5 мм² |
Степень пылевлагозащиты* | IP42 |
Диаметр лампы | 15 мм |
Габаритные размеры выступающей части | ∅18×9 мм |
Максимальные габаритные размеры | 18×18×40 мм |
Монтажная глубина** | 31 мм |
Вес | 6 г |
* Со стороны лицевой панели.
** Без учета ответных разъемов.

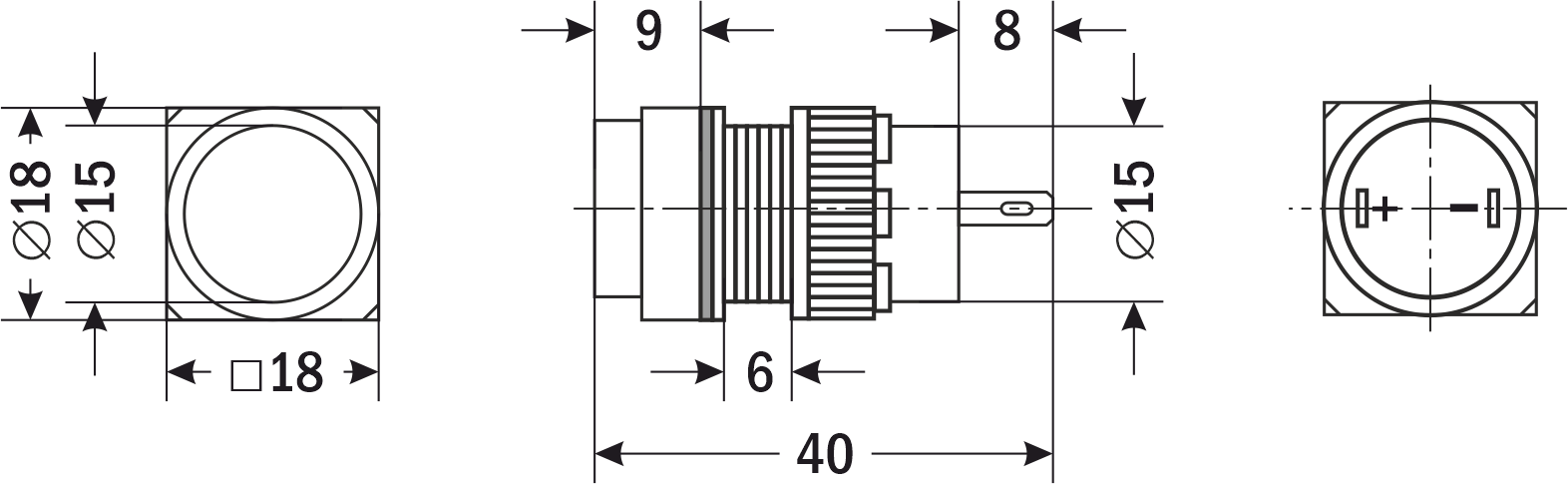

Габаритные размеры |
|

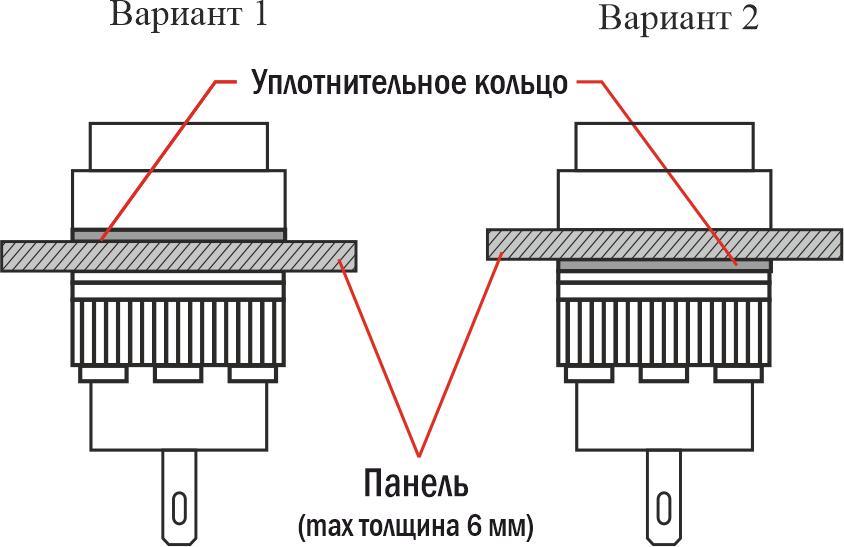

Схема установки
|
|
