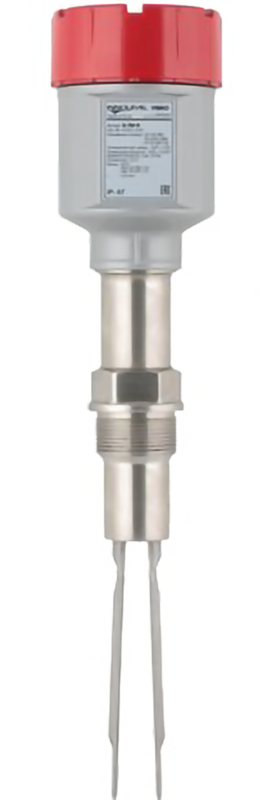

Вибрационный датчик уровня INNOLevel серии Vibro-N

Прибор для использования с мелкозернистыми и пылевидными материалами, которые не склонны к налипанию

Область применения: производство строительных материалов, пищевая промышленность, полимерная промышленность, химическая промышленность, агропромышленный комплекс и т.д.
Питание: ~22...265 В или =20...46 В
Реле: ~3 А, 220 В; =1 А, 30 В
Температура рабочей среды: −40...+250°С
Присоединение: резьбовое G1½", фланцевое опционально
Материал корпуса прибора: алюминий, нержавеющая сталь
Материал вибрационного зонда: нержавеющая сталь
Защита: IP67

В закладки

от 34 480 руб. Наличие: 1...2 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Вибрационный сигнализатор предельного уровня INNOLevel VIBRO серии N используется для мониторинга уровня сыпучих материалов. Датчик применяется для порошкообразных и гранулированных сыпучих материалов (в том числе сверхлегких, плотность которых выше чем 10 г/л), не склонных к сильному налипанию.

Особенности:

Чувствительность IL-VM-N от 10 гр/литр
Встроенная задержка выходного сигнала 0,5…30 секунд
Высокотемпературное исполнение до +250°С
Цилиндрическая резьба G1½"

Принцип действия и область применения: Лопасти сигнализатора уровня, испытывая пьезоэлектрическое воздействие, вибрируют на механической резонансной частоте. Затухание колебаний (изменение амплитуды), возникающее вследствие покрытия лопастей датчика материалом, регистрируется электроникой. Как только зонды освобождаются от материала, они снова начинают вибрировать, что также регистрируется электроникой.

Стандартные примеры применения вибрационного датчика-сигнализатора уровня для сыпучих материалов INNOLevelVIBRO-N:

Производство строительных материалов (цемент, песок, сухие смеси)
Пищевая промышленность (мука, соль, сахар)
Полимерная промышленность (полимерный гранулят и пр.)
Химическая промышленность (минеральные удобрения, известь)
Агропромышленный комплекс (комбикорм, зерно, лузга)

Технические характеристики:

Параметр	Значение
Корпус	Алюминий, порошковое покрытие Нерж. сталь SUS304* (для IL-VM-NPS)
Класс защиты корпуса	IP67
Материал вибрационного зонда и резьбовой части	Нержавеющая сталь SUS304
Присоединение	Резьбовое G1½" Фланец*
Общий вес - Для короткой версии, алюминий - Для короткой версии, нерж. сталь	2,5 кг 3,5 кг
Соединительные клеммы	0,1...2,5 мм² (AWG 26-14)
Кабельный ввод	M20x1,5
Задержка выходного сигнала	Настраиваемая 0,5...30 сек
Рабочая частота	160 Гц
Категория установки	III
Степень загрязнения	2
Напряжение питания	~22...265 В 50...60 Гц, макс. 18 ВА =20...46 В, макс. 1,5 Вт
Выходной сигнал	Реле без потенциала DPDT макс. ~220, 3 A макс. =30, 1 A
Класс защиты	I
Температура окружающей среды (корпус)	−40...+65°C
Температура процесса	−40...+150°C −40...+250°C*
Свойства сыпучего материала	Минимальный насыпной вес 10 г/л Величина частиц макс. 8 мм Не должен иметь склонность к повышенному налипанию
Макс. нагрузка на зонды	Боковая макс. 500 Н**
Макс. крутящий момент	250 Нм
Макс. давление в емкости	10 бар
Относительная влажность	0...100%, подходит для использования на открытом воздухе
Высота применения макс.	2000 м

* – Опционально.

** − Защитные меры при сильных механических нагрузках: установка защитного козырька над зондом.

Модификации:

Артикул	Материал корпуса	Диапазон температур	Максимальное давление	Диапазон напряжений	Класс защиты	Чувствительность	Присоединение	Удлинение	Выход
IL-VM-N	Алюминий	−40...+150°C	10 бар	~22...265 В...=20...46 В	IP67	>10 г/л	Резьбовое G1½", нерж. сталь 304	200 мм, нерж. сталь 304	Реле DPDT
IL-VM-N-HT250	Алюминий	−40...+250°C
IL-VM-NPS	Нерж. сталь SUS304*	−40...+150°C
IL-VM-N-Ex	Алюминий, взрывозащищенный	−40...+150°C
IL-VM-N-Ex-HT250	Алюминий, взрывозащищенный	−40...+250°C

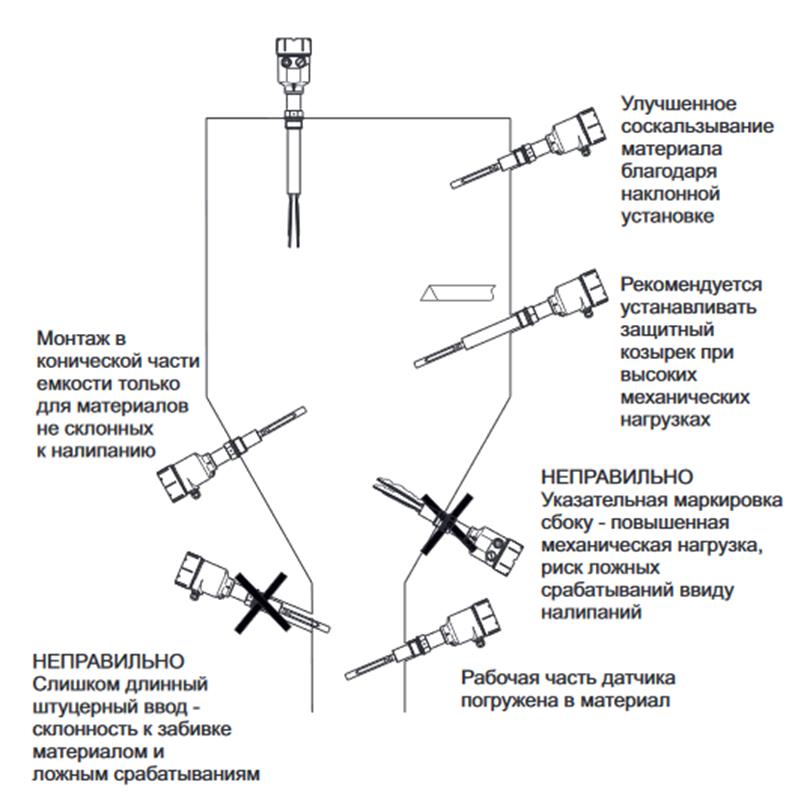

Монтаж

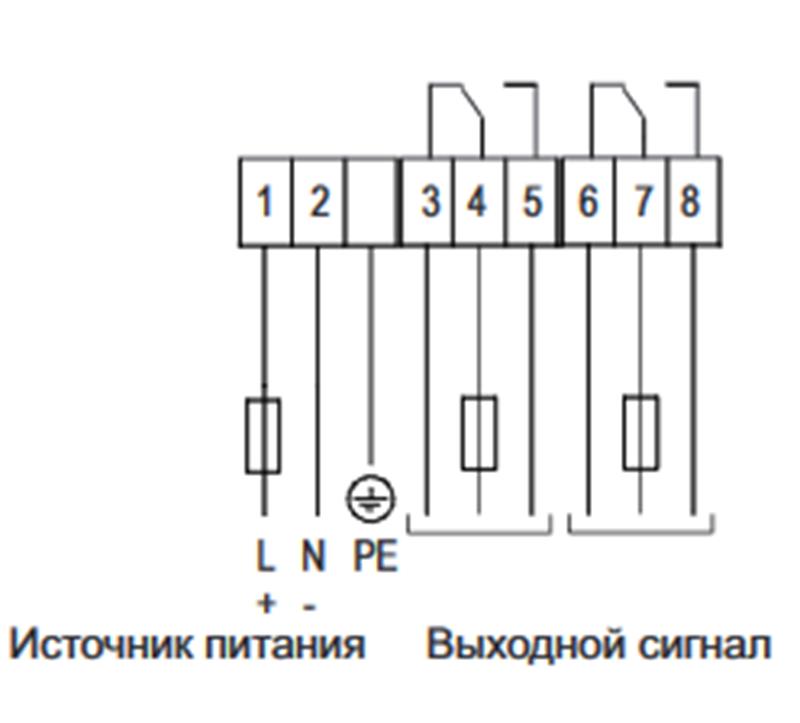

Электрическое соединение

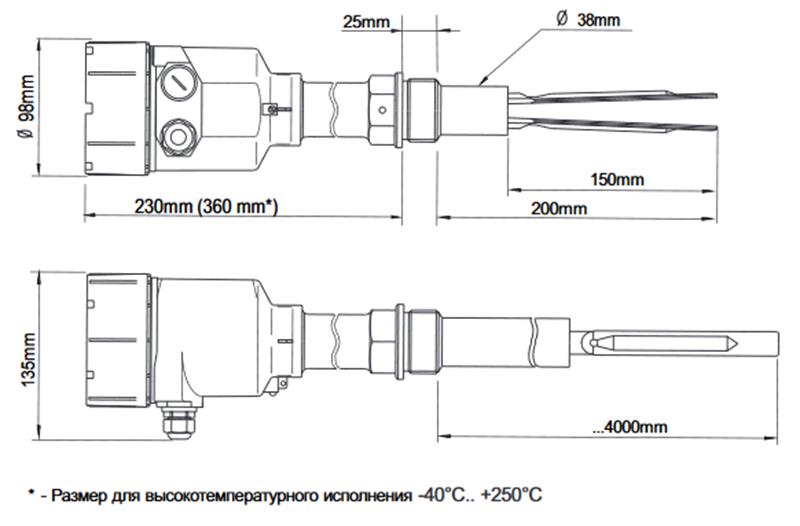

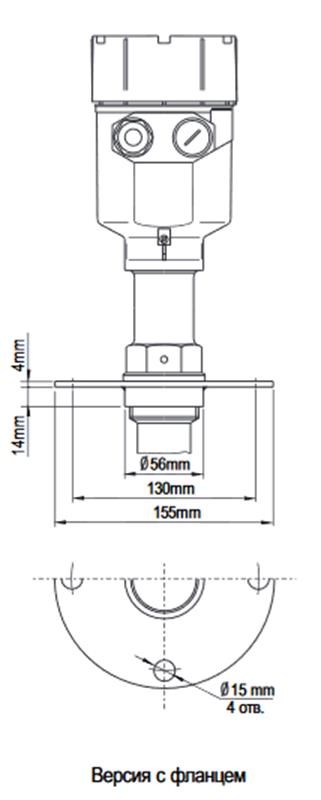

Габаритные размеры

Версия: 2020-06-15-ШАР

Артикул	Модель	Срок поставки	Стоимость
IL-VM-N IL-VM-N-HT250 IL-VM-NPS IL-VM-N-Ex IL-VM-N-Ex-HT250

Артикул	Модель	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Модель	Срок поставки	Стоимость
G97116	IL-VM-N	1...2 недели	34480 руб. – +
G97117	IL-VM-N-HT250	1...2 недели	62420 руб. – +
G97118	IL-VM-NPS	1...2 недели	80610 руб. – +
G97119	IL-VM-N-Ex	1...2 недели	43800 руб. – +
G97120	IL-VM-N-Ex-HT250	1...2 недели	73070 руб. – +
