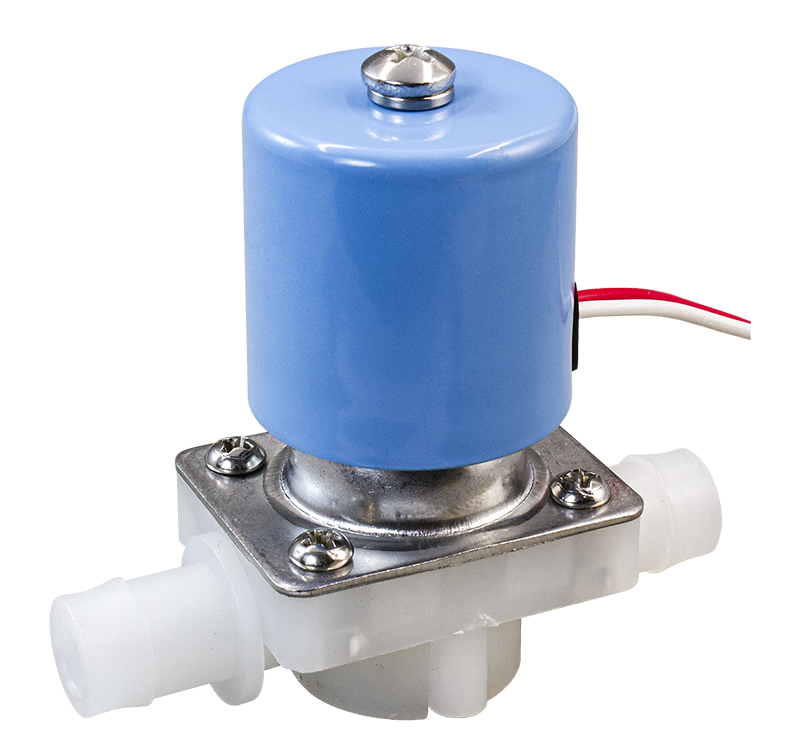

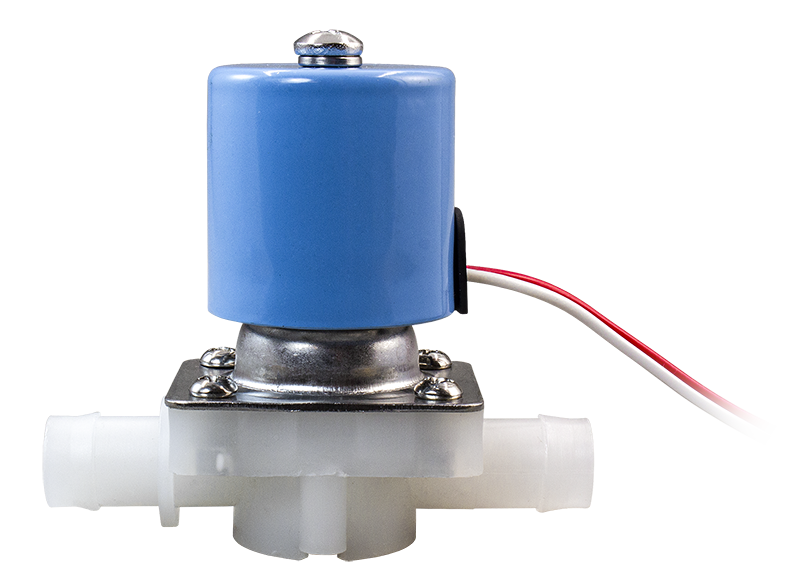

Клапан нормально закрытый AR-YCWS4P

Клапан соленоидный нормально закрытый прямого действия с диафрагмой для управления потоком рабочей среды в трубопроводе

Рабочая среда: вода, горячая вода, масла
Температура рабочей среды: −10...+100°С
Рабочее давление: 0...0,05 МПа
Диаметр условного прохода: 10 мм
Материал корпуса: полипропилен
Материал уплотнения: силикон
Присоединение: 2 штуцера ∅ 12 мм

Является аналогом:

Производитель	Ceme
Модель/серия	Серия V7

В закладки

от 1 072 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (6)
Все модификации ()
Отзывы (0)

Клапан соленоидный нормально закрытый прямого действия с диафрагмой AR-YCWS4P предназначен для управления потоком рабочей среды в трубопроводе

Прежнее название клапана: AR-YCWS4N
Особенности:

Клапан может использоваться в пищевых устройствах: кулерах, бойлерах, кофемашинах
Срабатывание при нулевом давлении
Время открытия/закрытия клапана: 100 мс
Пониженное энергопотребление
Компактный размер

Принцип действия и область применения:

Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени, либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Технические характеристики:

Параметр		Значение
Рабочая среда		Вода, горячая вода, масла
Материал	Корпуса	Полипропилен
	Уплотнения	Силикон
Температура рабочей среды		−10...+100°С
Рабочее давление		0...0,05 МПа
Время открытия/закрытия		100 мс
Диаметр условного прохода		10 мм
Присоединение		2 штуцера ∅ 12 мм
Катушка		AB2B, AB2Bs, IP54, выводные провода 30 см
Питание		~220 В, ~110 В, ~24 В =60…220 В, =24 В, =12 В
Мощность		6 ВА (АС), 6 Вт (DC)

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin, МПа	Pmax, МПа	Вес, г
AR-YCWS4P-10-d12-CLQ	10	0,85	2 штуцера ∅ 12 мм	0,0	0,05	138

Расшифровка обозначения клапана AR-YCWS4P-10-d12-XYZ:
AR-YCWS4P – модель клапана.
10 – диаметр условного прохода в мм.
d12 – внешний диаметр штуцера в мм.
X – присоединение: С – штуцеры.
Y – материал корпуса: L – полипропилен.
Z – материал уплотнения: Q – силикон.

Габаритные размеры

Версия: 2022-03-21-КВА

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	23.06.2024	0.57 Мб

Артикул	Питание, В	Срок поставки	Стоимость
~220 ~110 ~24 =60…220 =24 =12

Артикул	Питание, В	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Питание, В	Срок поставки	Стоимость
K18009	~220	Со склада	1097 руб. – +
K18010	~110	Со склада (комплектация 1..72 часа)	1097 руб. – +
K18011	~24	Со склада (комплектация 1..72 часа)	1097 руб. – +
K18012	=60…220	Со склада (комплектация 1..72 часа)	1072 руб. – +
K18013	=24	Со склада	1097 руб. – +
K18014	=12	Со склада	1097 руб. – +

Артикул	Питание, В	Срок поставки	Стоимость
K18009	~220	Со склада	1097 руб. – +
K18010	~110	Со склада (комплектация 1..72 часа)	1097 руб. – +
K18011	~24	Со склада (комплектация 1..72 часа)	1097 руб. – +
K18012	=60…220	Со склада (комплектация 1..72 часа)	1072 руб. – +
K18013	=24	Со склада	1097 руб. – +
K18014	=12	Со склада	1097 руб. – +
