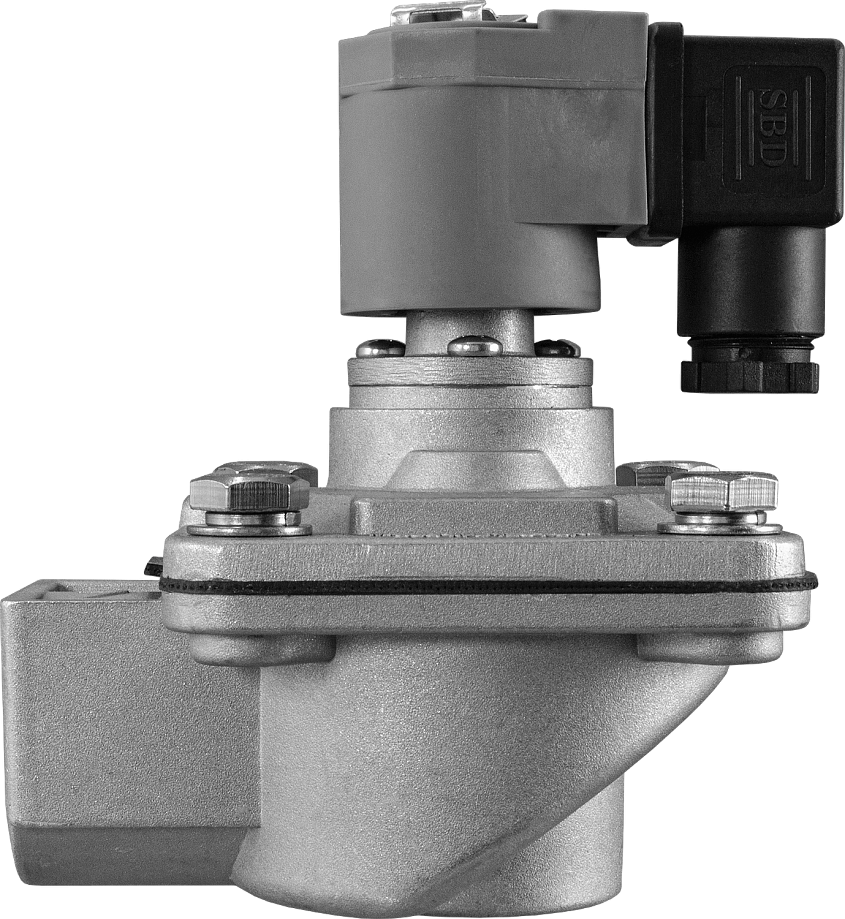

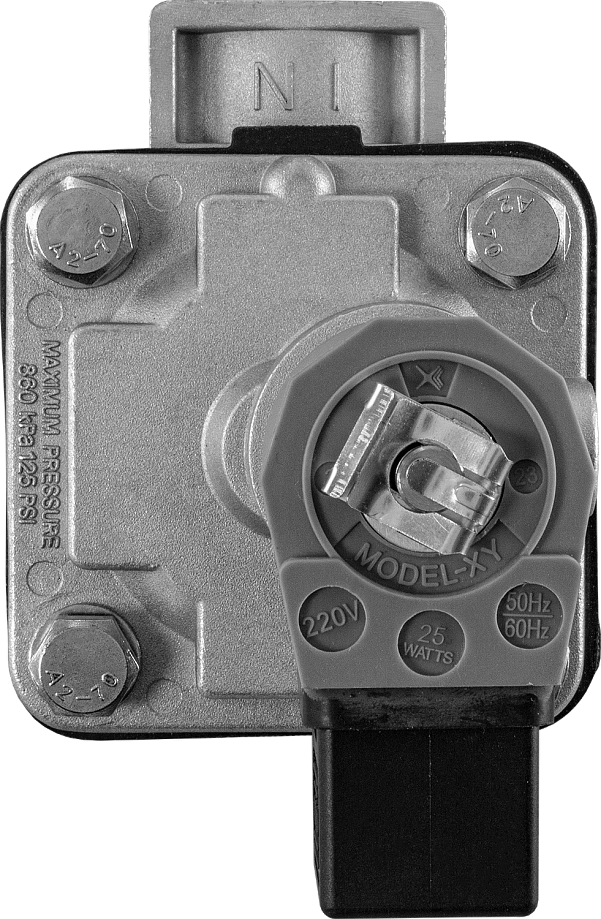

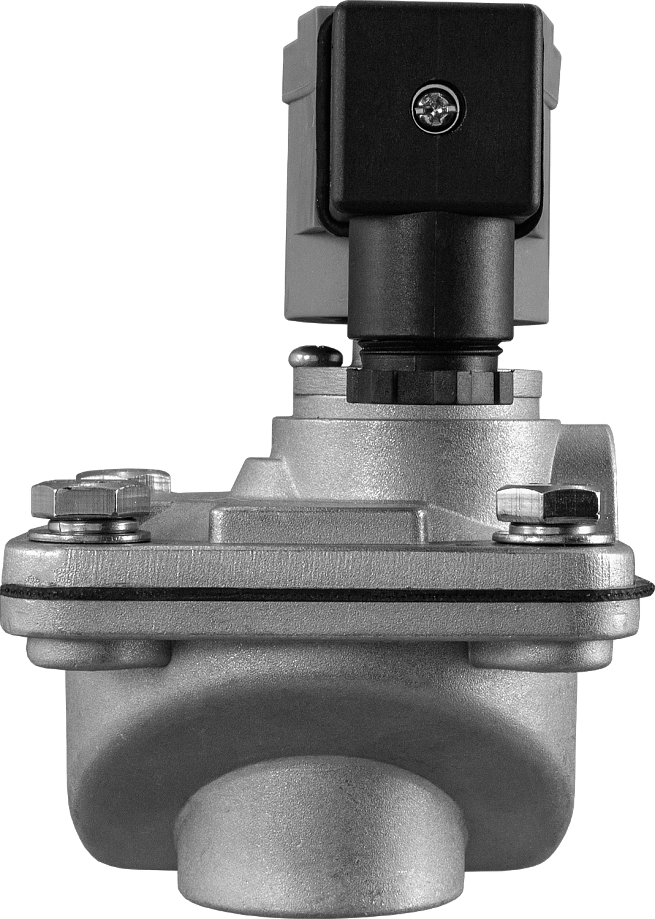

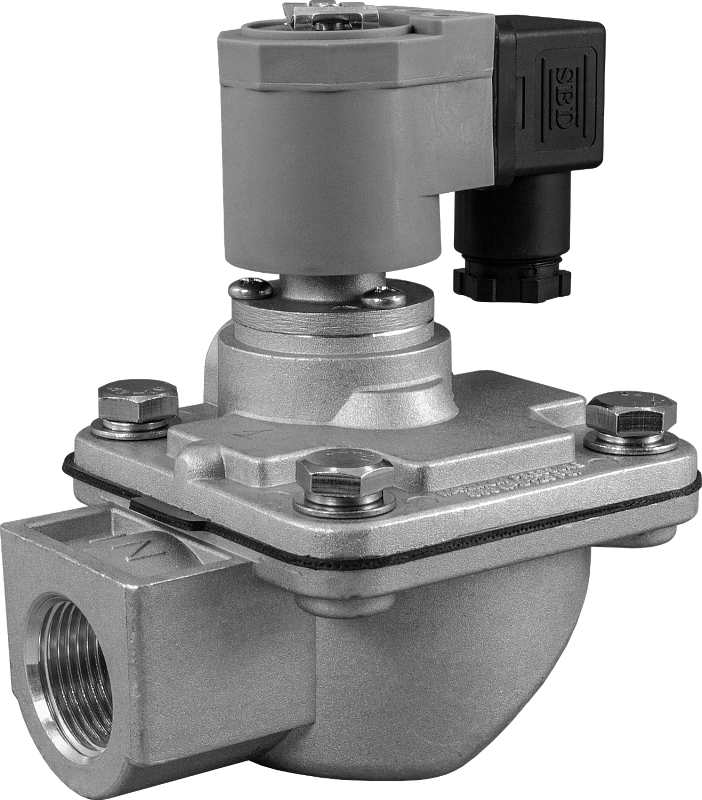

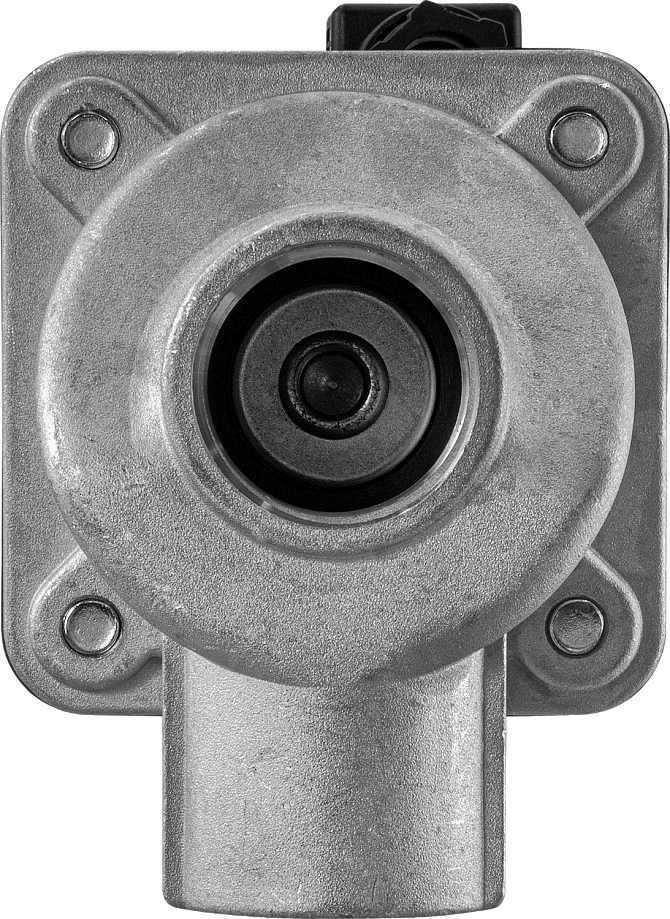

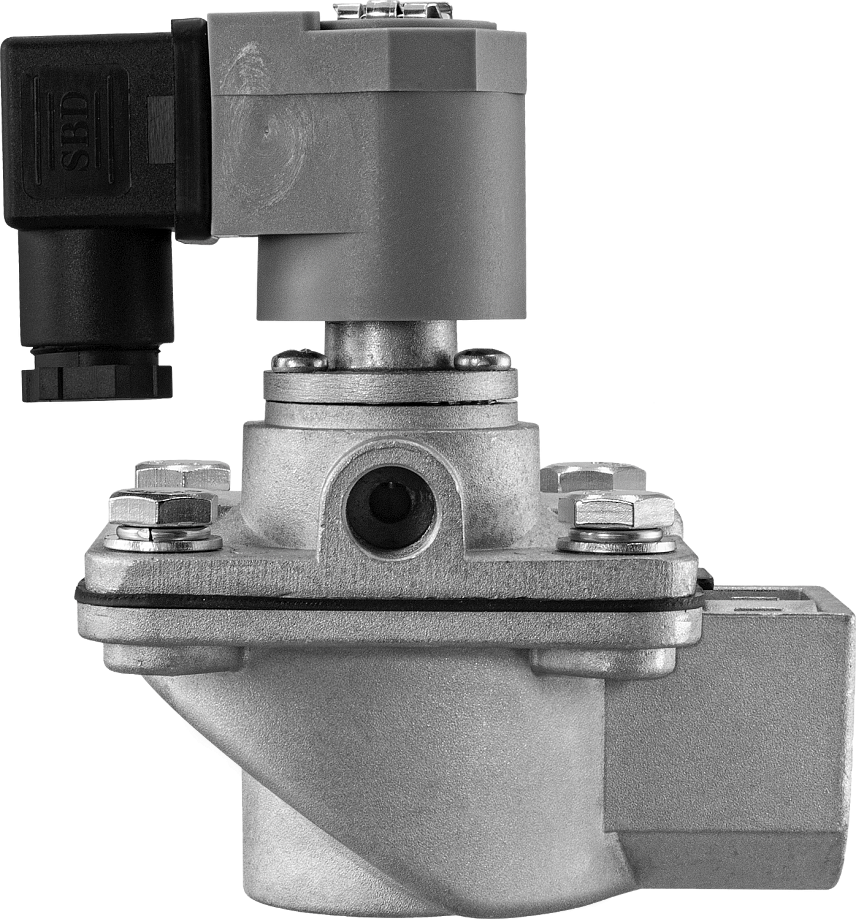

Клапаны нормально закрытые AR-RMF-Z-20P, AR-RMF-Z-25P
Клапаны соленоидные нормально закрытые непрямого действия с диафрагмой для управления потоком рабочей среды в трубопроводе
- Рабочая среда: воздух
- Температура рабочей среды: −5...+55°С
- Рабочее давление: 0,3...0,8 МПа
- Диаметр условного прохода: 20 мм, 25 мм
- Материал корпуса: алюминий
- Материал уплотнения: NBR
- Присоединение: резьбовое G¾", G1"
- Импульсный клапан мембранного типа для систем пылеудаления
Клапаны соленоидные нормально закрытые непрямого действия с диафрагмой AR-RMF-Z-20P, AR-RMF-Z-25P предназначены для управления потоком рабочей среды в трубопроводе
Особенности:
Модификации:
Версия: 2024-10-12-КВА
Особенности:
- Высокая пропускная способность благодаря угловой конструкции
- Аналог клапанов GOYEN
Принцип действия и область применения:
Технические характеристики:
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
Импульсные клапаны предназначены для высокоцикличных систем очистки воздуха (циклонных рукавных фильтров) с большой пропускной способностью для создания импульса давления воздуха на выхлоп. Клапаны подают воздух в течение очень короткого времени в виде сильного удара. Клапаны имеют высокую пропускную способность благодаря угловой конструкции и минимальное время открытия и закрытия.
Для управления клапанами необходимо реле времени.
Для управления клапанами необходимо реле времени.
Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков.
| Параметр
| Значение
| ||
| Рабочая среда | Воздух | ||
| Материал | Корпуса
| Алюминий
| |
| Уплотнения | NBR | ||
| Температура рабочей среды | −5...+55°С | ||
| Рабочее давление | 0,3...0,8 МПа | ||
| Диаметр условного прохода | 20 мм, 25 мм | ||
| Присоединение | Резьбовое G¾", G1"
| ||
| Катушка | SB461, IP65
| ASEx542, IP65 | |
| Питание | ~220 В,~110 В, ~24 В,
=24 В, =12 В | ||
| Мощность
| 25 ВА (AC), 20 Вт (DC)
| 13 ВА (AC), 15 Вт (DC) | |
Модификации:
| Обозначение | Ду, мм | Kv, м³/ч
| Присоединение | Pmin, МПа | Pmax, МПа | Вес, г
|
| AR-RMF-Z-20P-20-3/4-GAN
| 20
| 14
| ¾"
| 0,3
| 0,8
| 750
|
| AR-RMF-Z-25P-25-1-GAN | 25
| 24
| 1" | 690 |
Расшифровка обозначения на примере клапана AR-RMF-Z-20P-20-3/4-XYZ:
AR-RMF-Z-20P – модель клапана.
20 – диаметр условного прохода в мм.
3/4 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: А – алюминий.
Z – материал уплотнения: N – NBR.
AR-RMF-Z-20P – модель клапана.
20 – диаметр условного прохода в мм.
3/4 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: А – алюминий.
Z – материал уплотнения: N – NBR.

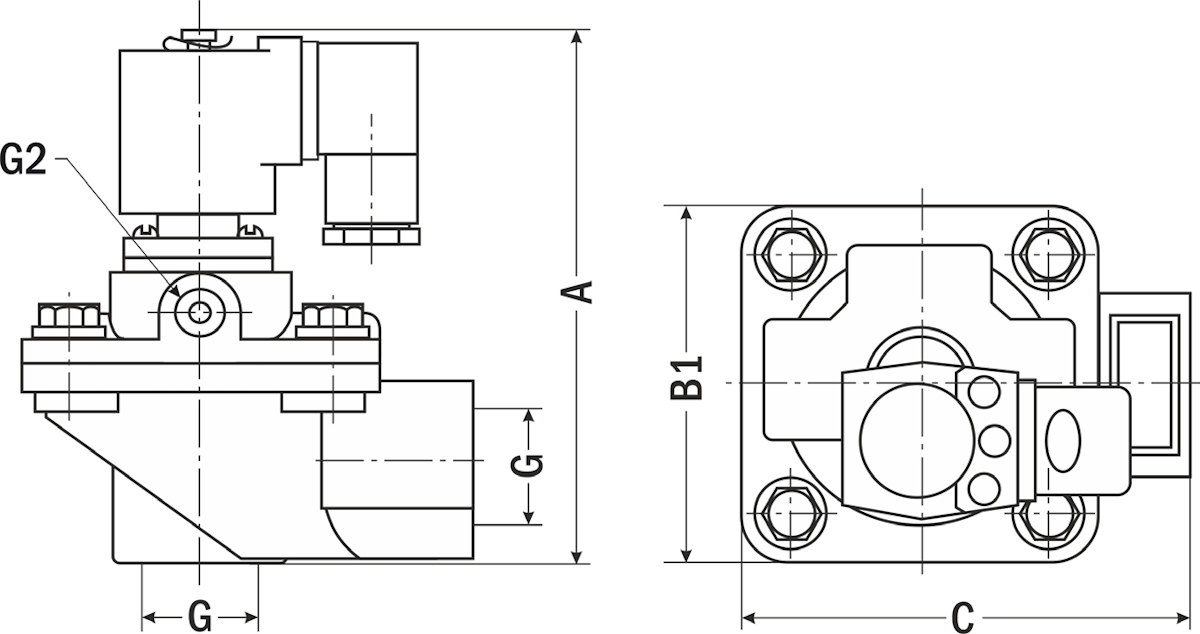

| Габаритные размеры |
 |
| Размер, мм | AR-RMF-Z-20P
| AR-RMF-Z-25P
|
| А
| 125
| 125
|
| В2
| 85
| 85
|
| С
| 105
| 105
|
| G
| ¾"
| 1"
|
| G2
| ¼"
| ½"
|
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 31.03.2025 | 0.55 Мб |  |
