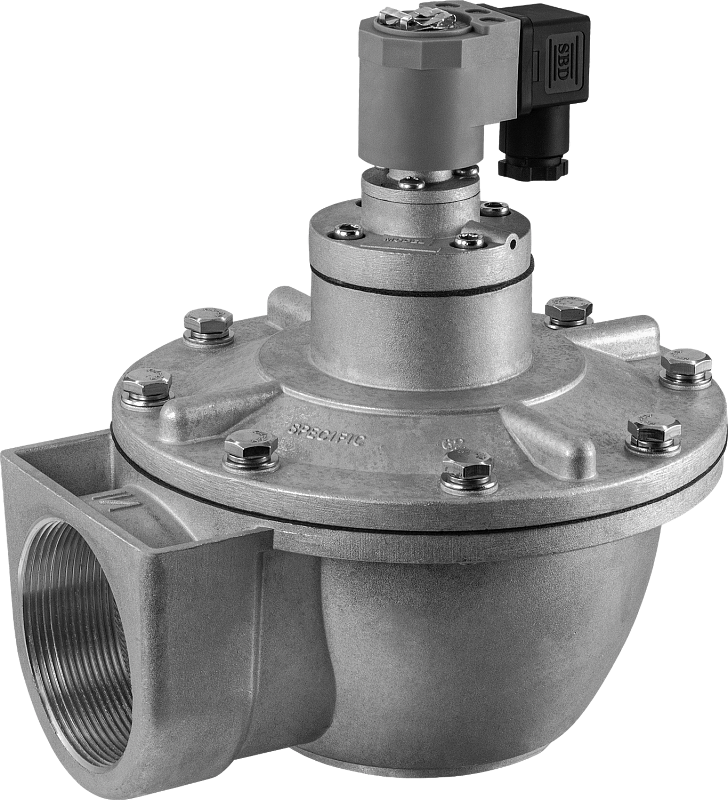

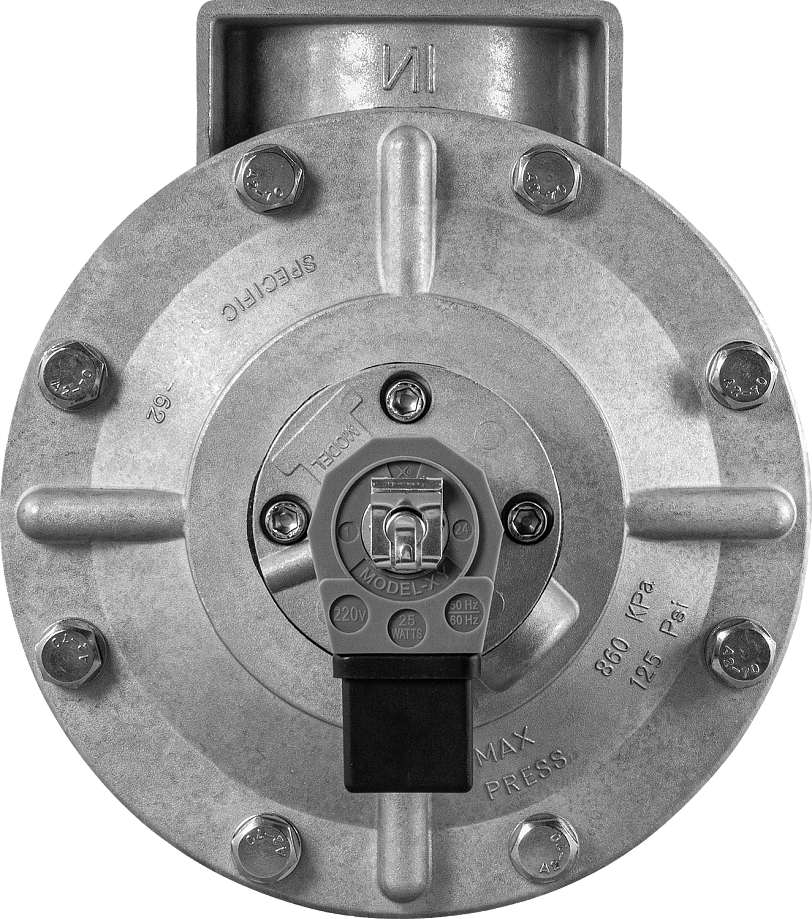

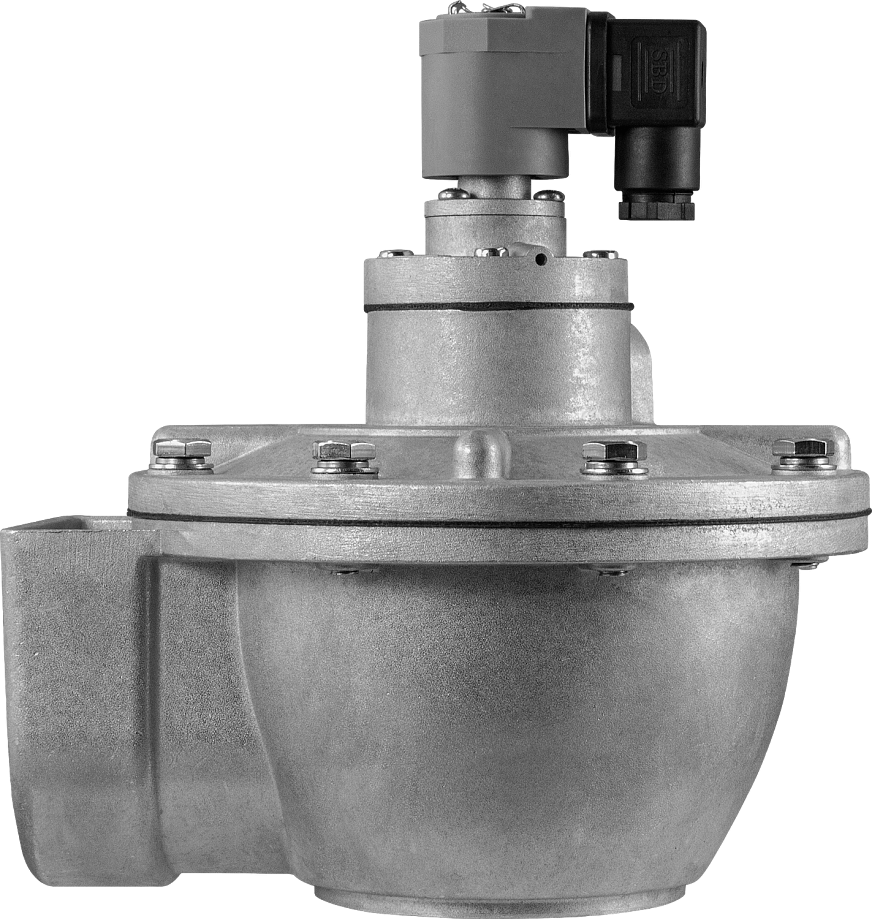

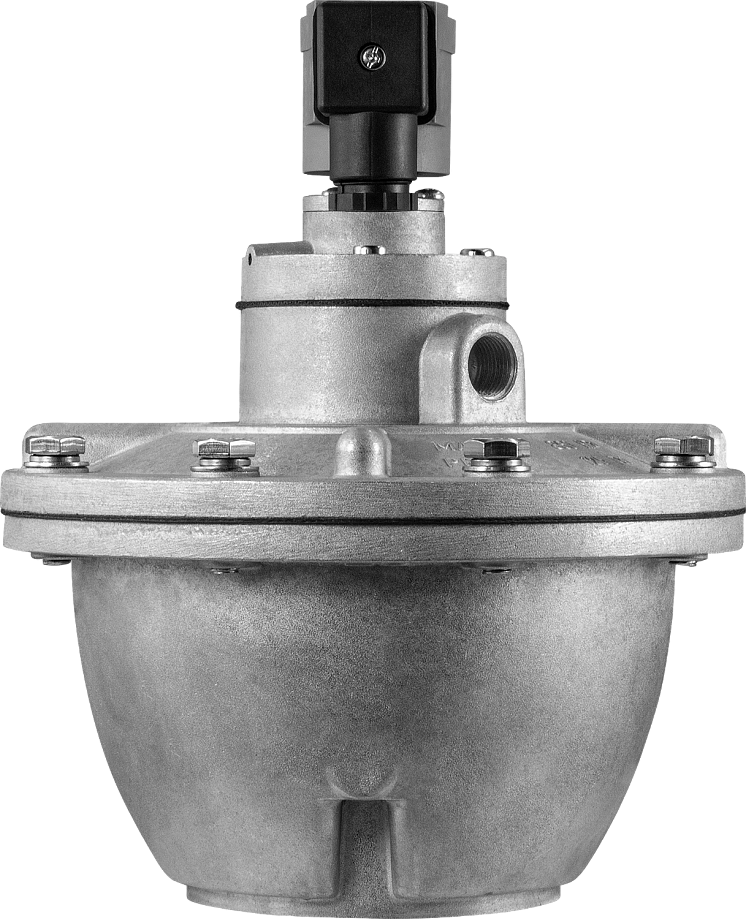

Клапаны нормально закрытые AR-RMF-Z-50S, AR-RMF-Z-62S, AR-RMF-Z-76S

Клапаны соленоидные нормально закрытые непрямого действия с диафрагмой для управления потоком рабочей среды в трубопроводе

Рабочая среда: воздух
Температура рабочей среды: −5...+55°С
Рабочее давление: 0,3...0,8 МПа
Диаметр условного прохода: 50 мм, 65 мм, 80 мм
Материал корпуса: алюминий
Материал уплотнения: NBR
Присоединение: резьбовое G2", G2½",G3
Импульсный клапан мембранного типа для систем пылеудаления

В закладки

от 9 173 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (21)
Все модификации ()
Отзывы (0)

Клапаны соленоидные нормально закрытые непрямого действия с диафрагмой AR-RMF-Z-50S, AR-RMF-Z-62S, AR-RMF-Z-76S предназначены для управления потоком рабочей среды в трубопроводе
Особенности:

Высокая пропускная способность благодаря угловой конструкции
Аналог клапанов GOYEN

Принцип действия и область применения:

Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.

Импульсные клапаны предназначены для высокоцикличных систем очистки воздуха (циклонных рукавных фильтров) с большой пропускной способностью для создания импульса давления воздуха на выхлоп. Клапаны подают воздух в течение очень короткого времени в виде сильного удара. Клапаны имеют высокую пропускную способность благодаря угловой конструкции и минимальное время открытия и закрытия.
Для управления клапанами необходимо реле времени.

Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков.

Технические характеристики:

Параметр		Значение
Рабочая среда		Воздух
Материал	Корпуса	Алюминий
	Уплотнения	NBR
Температура рабочей среды		−5...+55°С
Рабочее давление		0,3...0,8 МПа
Диаметр условного прохода		50 мм, 65 мм, 80 мм
Присоединение		Резьбовое G2", G2½",G3"
Катушка		SB461, IP65	ASEx542, IP65
Питание		~220 В,~110 В, ~24 В, =24 В, =12 В
Мощность		25 ВА (AC), 20 Вт (DC)	13 ВА (AC), 15 Вт (DC)

Модификации:

Обозначение	Ду, мм	Дэф, мм	Kv, м³/ч	Присоединение	Pmin, МПа	Pmax, МПа	Вес, г
AR-RMF-Z-50S-50-1.1/2-GAN	50	50	76	2"	0,3	0,9	2860
AR-RMF-Z-62S-65/62-2.1/2-GAN	65	62	91	2½"			2797
AR-RMF-Z-76S-80/76-3-GAN	80	76	144	3"			3325

Расшифровка обозначения на примере клапана AR-RMF-Z-62S-65/62-2.1/2-XYZ:
AR-RMF-Z-62S – модель клапана.
65 – диаметр условного прохода в мм.
62 – эффективный диаметр в мм, если Дэф<Ду.
2.1/2 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: А – алюминий.
Z – материал уплотнения: N – NBR

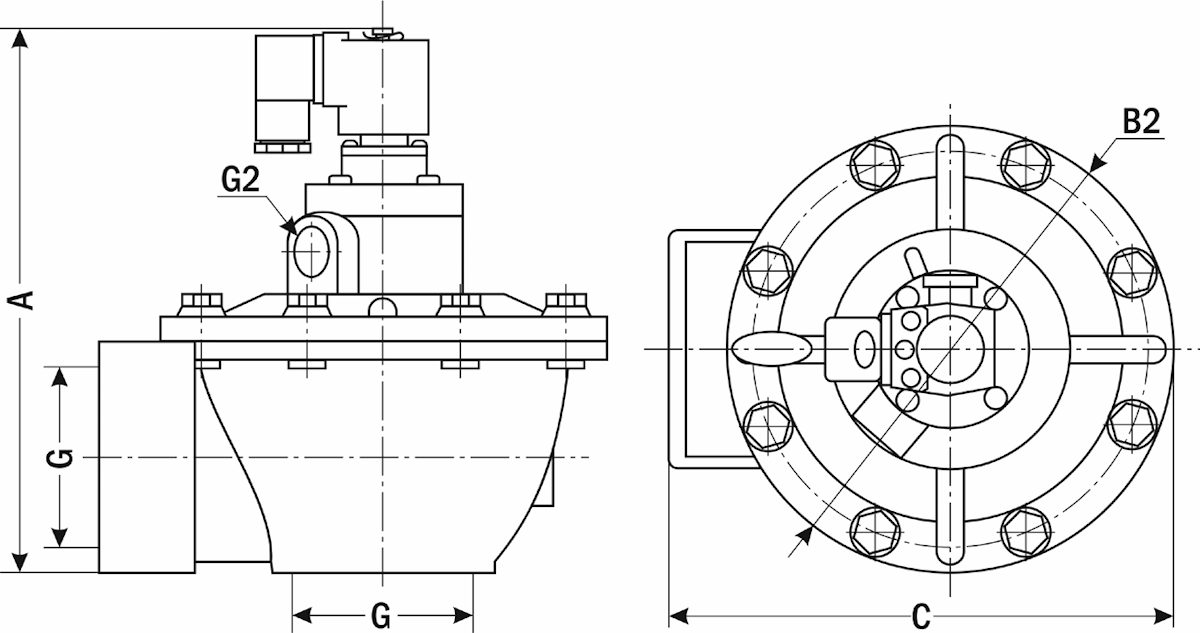

Габаритные размеры

Размер, мм	AR-RMF-Z-50S	AR-RMF-Z-62S	AR-RMF-Z-76S
А	202	226	245
В2	184	185	200
С	205	210	230
G	2"	2½"	3"
G2	⅜"	⅜"	½

Версия: 2024-10-12-КВА

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	31.03.2025	0.45 Мб

Артикул	Диаметр условного прохода, мм	Модель катушки	Питание, В	Срок поставки	Стоимость
50 65 80	SB461 ASEx542	~220 ~110 ~24 =24 =12

Артикул	Диаметр условного прохода, мм	Модель катушки	Питание, В	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Диаметр условного прохода, мм	Модель катушки	Питание, В	Срок поставки	Стоимость
R17798	50	SB461	~220	Со склада	9173 руб. – +
R17804	50	SB461	~110	Со склада (комплектация 1..72 часа)	9273 руб. – +
R17807	50	SB461	~24	Со склада (комплектация 1..72 часа)	9273 руб. – +
R17810	50	SB461	=24	Со склада (комплектация 1..72 часа)	9273 руб. – +
R17813	50	SB461	=12	Со склада (комплектация 1..72 часа)	9273 руб. – +
R17801	50	ASEx542	~220	Со склада (комплектация 1..72 часа)	16310 руб. – +
R17816	50	ASEx542	=12	Со склада (комплектация 1..72 часа)	16410 руб. – +
R17799	65	SB461	~220	Со склада	9781 руб. – +
R17805	65	SB461	~110	Со склада (комплектация 1..72 часа)	9881 руб. – +
R17808	65	SB461	~24	Со склада (комплектация 1..72 часа)	9881 руб. – +
R17811	65	SB461	=24	Со склада (комплектация 1..72 часа)	9881 руб. – +
R17814	65	SB461	=12	Со склада (комплектация 1..72 часа)	9881 руб. – +
R17802	65	ASEx542	~220	Со склада (комплектация 1..72 часа)	16918 руб. – +
R17817	65	ASEx542	=12	Со склада (комплектация 1..72 часа)	17018 руб. – +
R17800	80	SB461	~220	Со склада	12675 руб. – +
R17806	80	SB461	~110	Со склада (комплектация 1..72 часа)	12775 руб. – +
R17809	80	SB461	~24	Со склада (комплектация 1..72 часа)	12775 руб. – +
R17812	80	SB461	=24	Со склада (комплектация 1..72 часа)	12775 руб. – +
R17815	80	SB461	=12	Со склада (комплектация 1..72 часа)	12775 руб. – +
R17803	80	ASEx542	~220	Со склада (комплектация 1..72 часа)	19812 руб. – +
R17818	80	ASEx542	=12	Со склада (комплектация 1..72 часа)	19912 руб. – +

Артикул	Диаметр условного прохода, мм	Модель катушки	Питание, В	Срок поставки	Стоимость
R17798	50	SB461	~220	Со склада	9173 руб. – +
R17804	50	SB461	~110	Со склада (комплектация 1..72 часа)	9273 руб. – +
R17807	50	SB461	~24	Со склада (комплектация 1..72 часа)	9273 руб. – +
R17810	50	SB461	=24	Со склада (комплектация 1..72 часа)	9273 руб. – +
R17813	50	SB461	=12	Со склада (комплектация 1..72 часа)	9273 руб. – +
R17801	50	ASEx542	~220	Со склада (комплектация 1..72 часа)	16310 руб. – +
R17816	50	ASEx542	=12	Со склада (комплектация 1..72 часа)	16410 руб. – +
R17799	65	SB461	~220	Со склада	9781 руб. – +
R17805	65	SB461	~110	Со склада (комплектация 1..72 часа)	9881 руб. – +
R17808	65	SB461	~24	Со склада (комплектация 1..72 часа)	9881 руб. – +
R17811	65	SB461	=24	Со склада (комплектация 1..72 часа)	9881 руб. – +
R17814	65	SB461	=12	Со склада (комплектация 1..72 часа)	9881 руб. – +
R17802	65	ASEx542	~220	Со склада (комплектация 1..72 часа)	16918 руб. – +
R17817	65	ASEx542	=12	Со склада (комплектация 1..72 часа)	17018 руб. – +
R17800	80	SB461	~220	Со склада	12675 руб. – +
R17806	80	SB461	~110	Со склада (комплектация 1..72 часа)	12775 руб. – +
R17809	80	SB461	~24	Со склада (комплектация 1..72 часа)	12775 руб. – +
R17812	80	SB461	=24	Со склада (комплектация 1..72 часа)	12775 руб. – +
R17815	80	SB461	=12	Со склада (комплектация 1..72 часа)	12775 руб. – +
R17803	80	ASEx542	~220	Со склада (комплектация 1..72 часа)	19812 руб. – +
R17818	80	ASEx542	=12	Со склада (комплектация 1..72 часа)	19912 руб. – +
