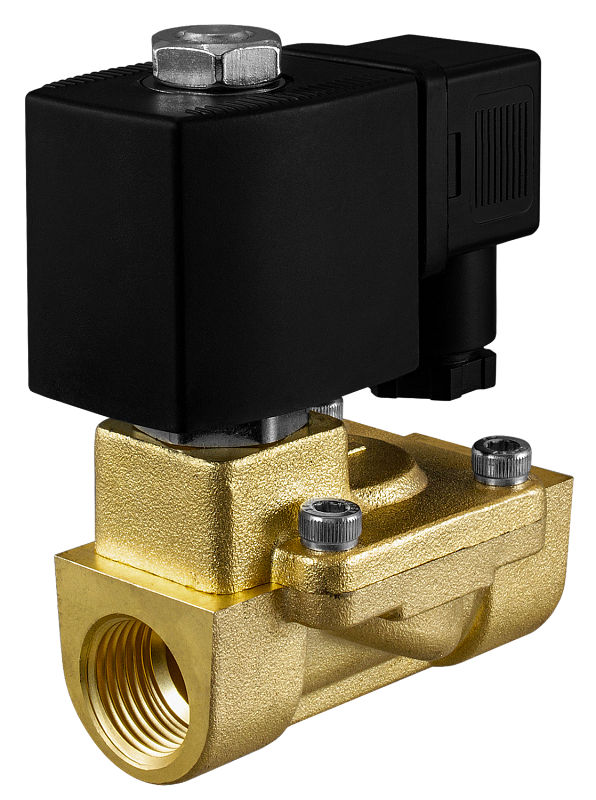

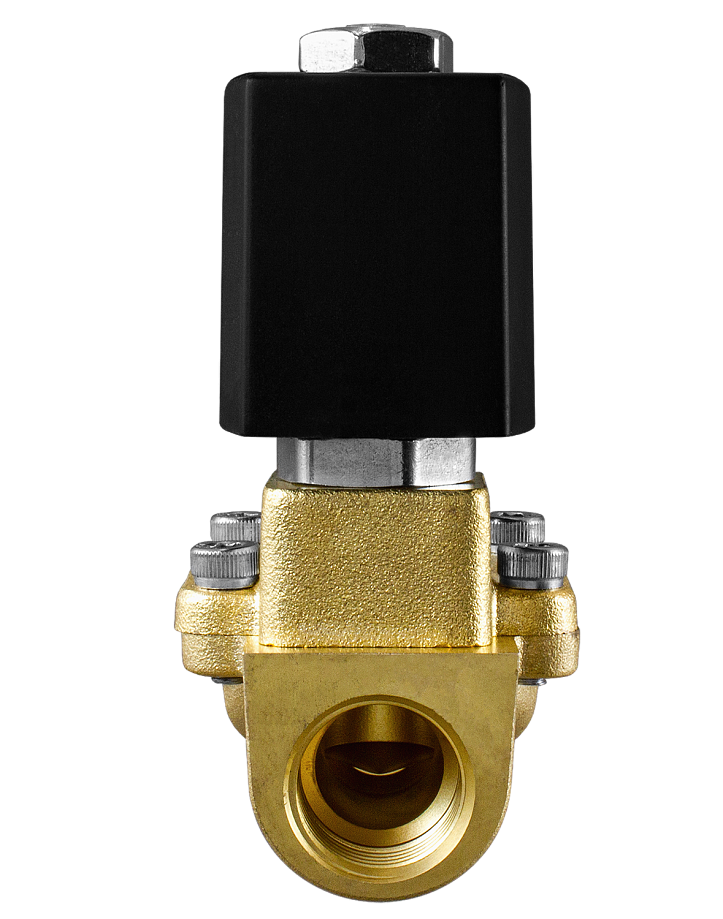

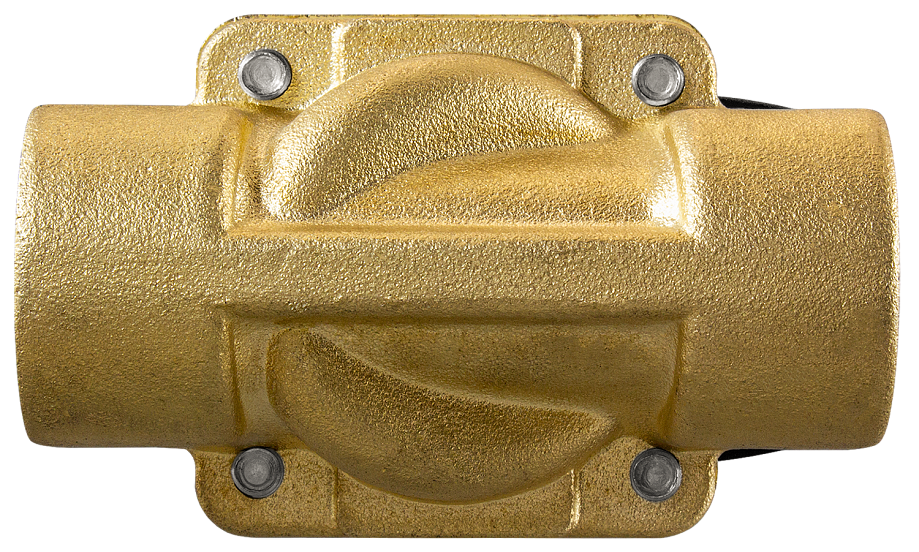

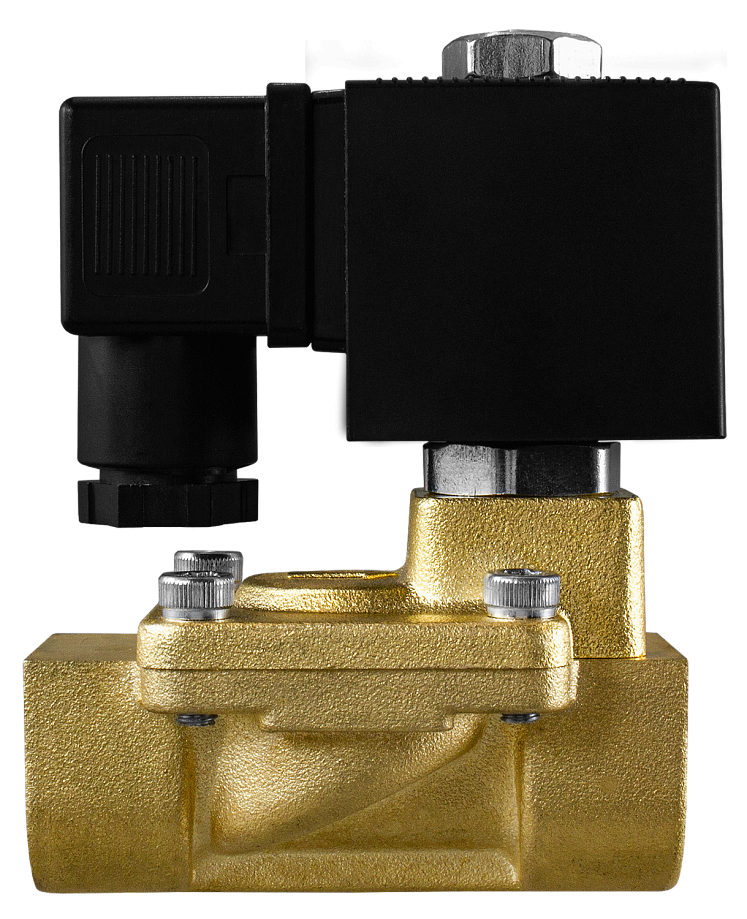

Клапан нормально закрытый AR-2D21

Клапан соленоидный нормально закрытый непрямого действия с диафрагмой для управления потоком рабочей среды в трубопроводе

Рабочая среда: вода, горячая вода, воздух, инертные газы, масла, спирт
Температура рабочей среды: −30...+150°С
Рабочее давление: 0,03...1,6 МПа
Диаметр условного прохода: 12...50 мм
Материал корпуса: латунь
Материал уплотнения: VITON
Присоединение: резьбовое G⅜"...G2"

В закладки

от 5 284 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (56)
Все модификации ()
Отзывы (0)

Клапан соленоидный нормально закрытый непрямого действия с диафрагмой AR-2D21 предназначен для управления потоком рабочей среды в трубопроводе

Особенности:

Защита трубопровода от гидравлических ударов благодаря специальной конструкции клапана
Высокая частота срабатывания
Долгий срок службы

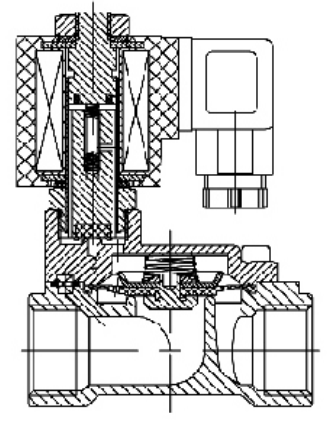

Принцип действия и область применения:

Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение этого типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием соленоидного клапана.
Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков.

Технические характеристики:

Параметр		Значение
Рабочая среда		Вода, горячая вода, воздух, инертные газы, масла, спирт
Материал	корпуса	Латунь
	уплотнения	VITON
Температура рабочей среды		−30...+150°С
Рабочее давление		0,03...1,6 МПа
Диаметр условного прохода		12...50 мм
Присоединение		Резьбовое G⅜"...G2"
Питание		~380 В, ~220 В, ~110 В, ~36 В, ~24 В, =24 В, =12 В, =6 В

Катушка	Мощность	AC					DC
Катушка	Мощность	~380 В	~220 В	~110 В	~36 В	~24 В	=24 В	=12 В	=6 В
S91H IP54	10 ВА	V			V
	20 ВА		V	V		V
	14 Вт						V	V	V
ASE11H* IP65	4,5 ВА		V
ASE11H* IP65	8 Вт						V	V
ASEx543** IP65	23 ВА		V	V		V
ASEx543** IP65	13 Вт						V	V

* Использование энергосберегающей катушки ASE11H позволяет снизить температуру нагрева катушки и тем самым продлить срок ее службы в несколько раз.
** Использование взрывозащищенной катушки ASEx543 может привести к уменьшению верхнего предела рабочего давления клапана.

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin, МПа	Pmax, МПа
Модель	Ду, мм	Kv, м³/ч	AR-2D21-12-3/8-GBV	Pmin, МПа	Pmax, МПа	12	4,5	⅜"	0,03	1,6
AR-2D21-15-1/2-GBV	15	4,5	½"
AR-2D21-20-3/4-GBV	20	9,3	¾"
AR-2D21-25-1-GBV	25	12	1"
AR-2D21-32-1.1/4-GBV	32	24	1¼"
AR-2D21-40-1.1/2-GBV	40	29	1½"
AR-2D21-50-2-GBV	50	48	2"

Расшифровка обозначения на примере клапана AR-2D21-12-3/8-GBV:
AR-2D21 – модель клапана.
12 – диаметр условного прохода.
3/8 – размер резьбы, в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь.
Z – материал уплотнения: V – VITON.

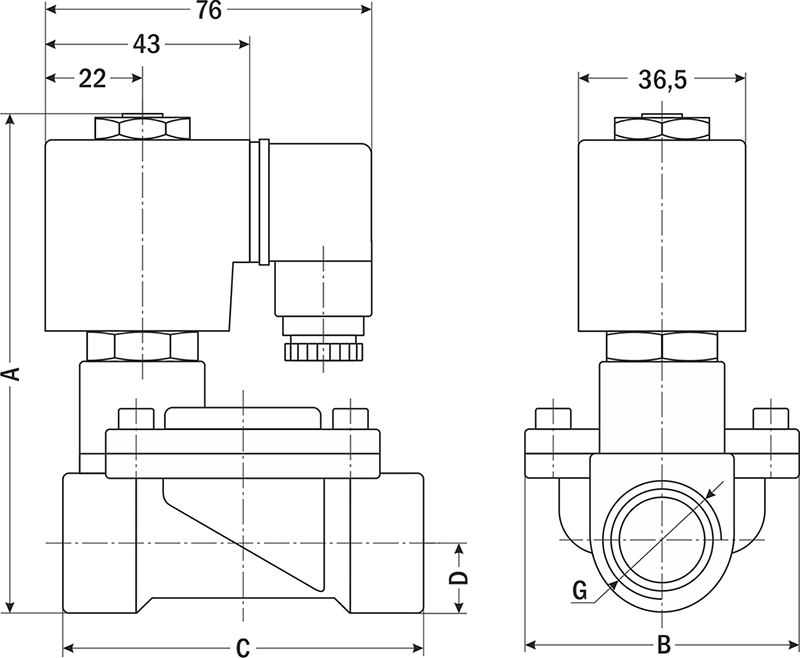

Габаритные размеры

	AR-2D21
Размер, мм	-12	-15	-20	-25	-32	-40	-50
A	101	101	111	124	144	144	157
B	49	49	59	72	96	96	122
C	75	75	83	100	130	130	153
D	13	13	16	20	28	28	35
G	⅜"	½"	¾"	1"	1¼"	1½"	2"
Вес, г	766	740	970	1335	2507	2354	3749

Версия: 2024-01-26-ЛВС
