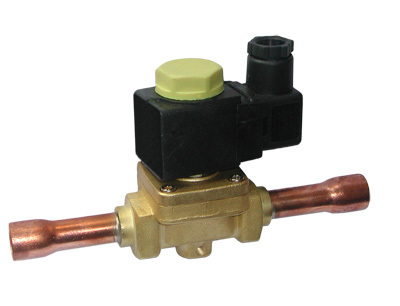

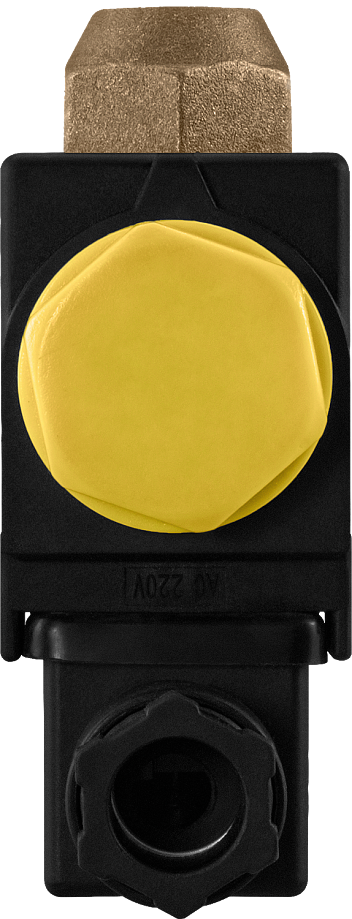

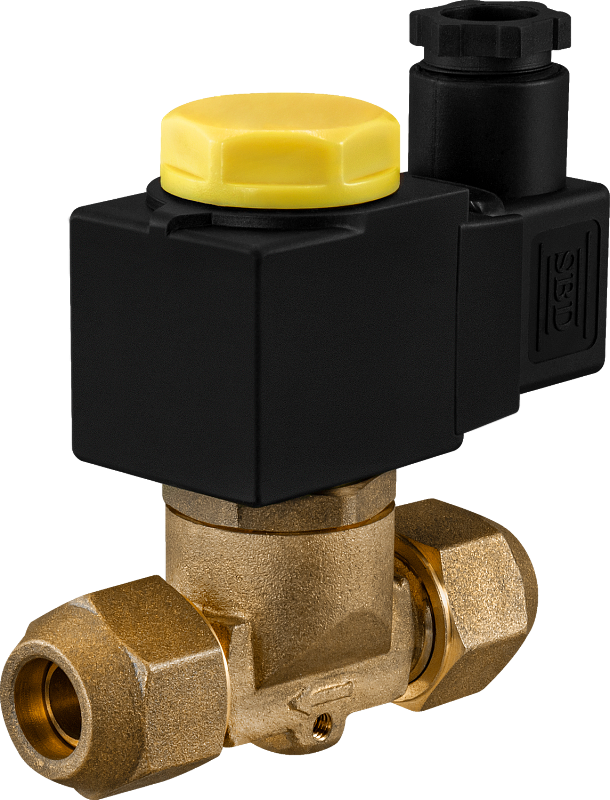

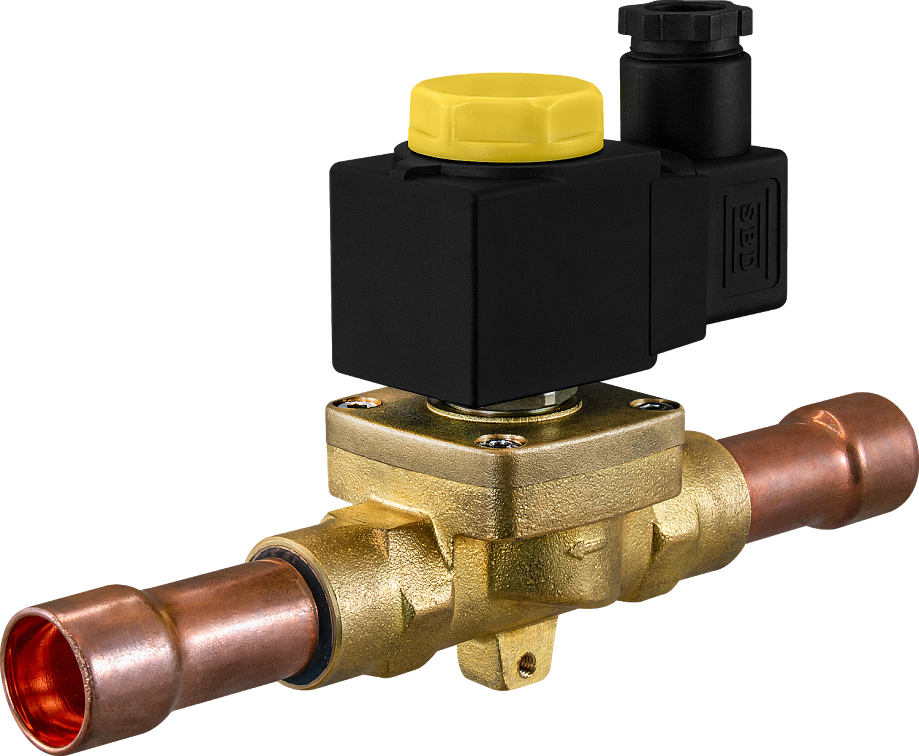

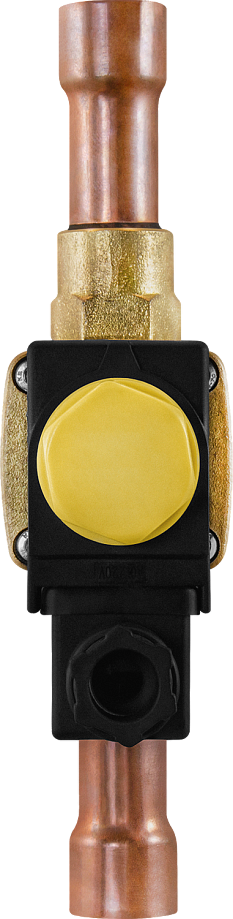

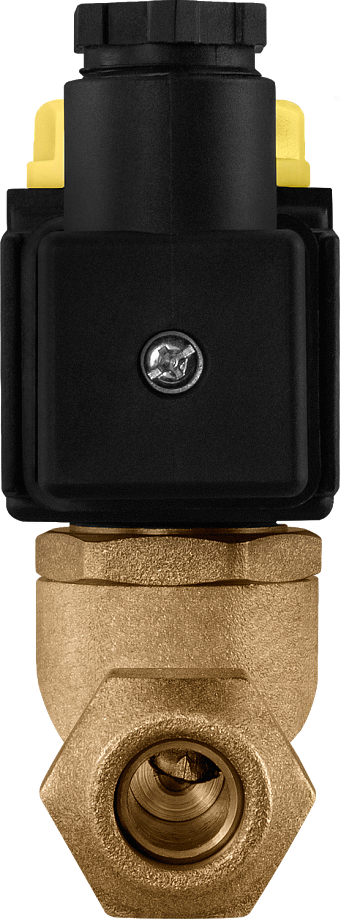

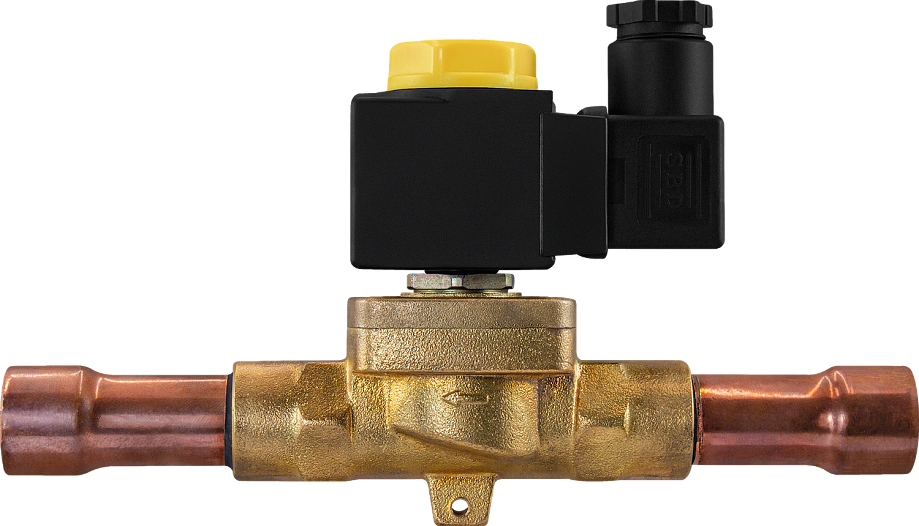

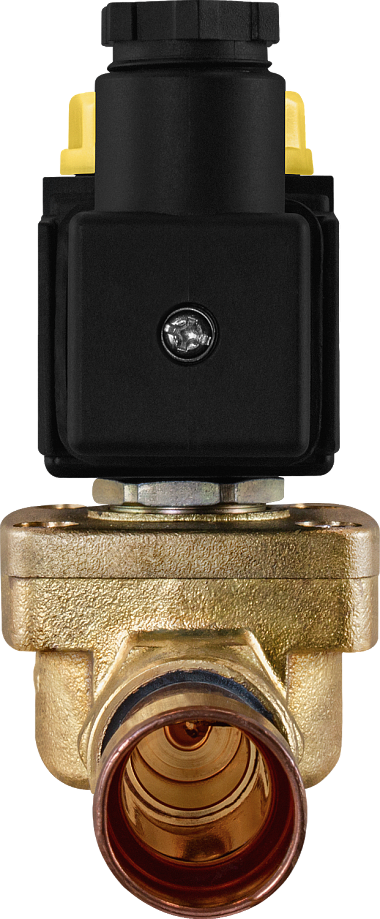

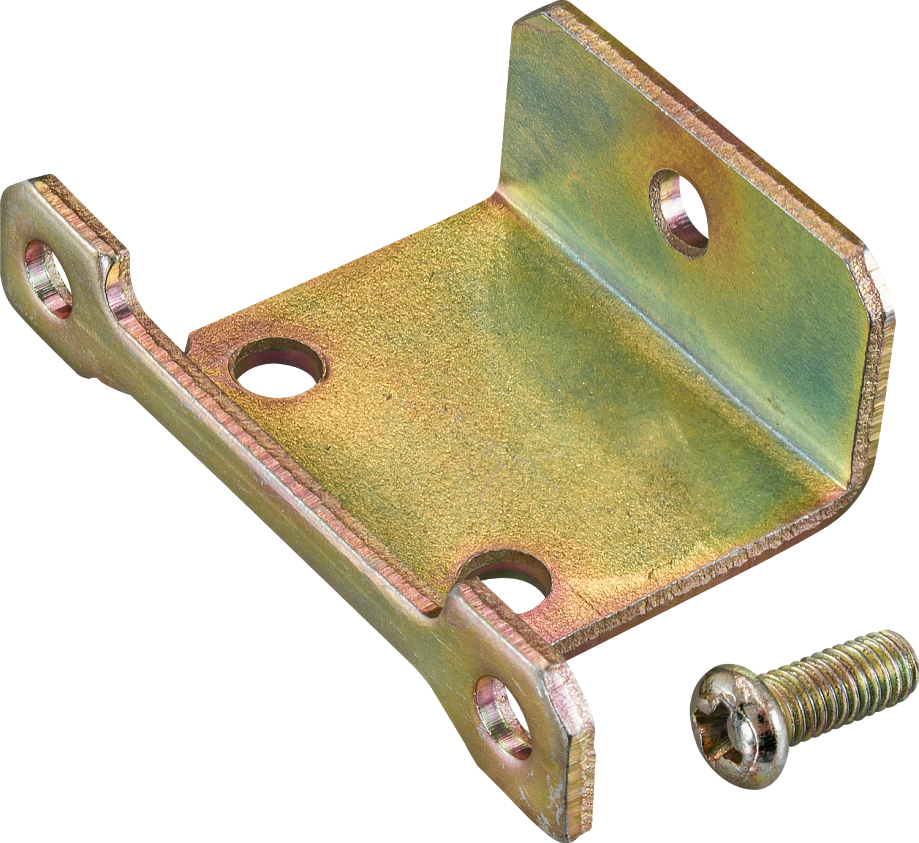

Клапан нормально закрытый AR-SB125

Для прибора имеется просмотр в 3D

Клапан нормально закрытый прямого действия с диафрагмой для управления потоком рабочей среды в трубопроводе

Рабочая среда: фреон и все другие типы хладагентов, кроме аммиака
Температура рабочей среды: −20...+180°С
Рабочее давление: 0...2,1 МПа
Диаметр условного прохода: 2,2...25,5 мм
Материал корпуса: латунь + медь – для соединения под пайку, латунь − для резьбового соединения
Материал уплотнения: PTFE
Присоединение: резьбовое JIC 7/16"-20, M16×1,5, JIC 3/4"-16, JIC 7/8"-14, JIC 1.1/16"-12, ⅜'', ⅝'' или под пайку ¼"...1⅛"

В закладки

от 2 429 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (24)
Все модификации ()
Отзывы (0)

Клапан нормально закрытый прямого действия с диафрагмой AR-SB125 предназначен для управления потоком рабочей среды в трубопроводе

Особенности:

Для использования в холодильных установках

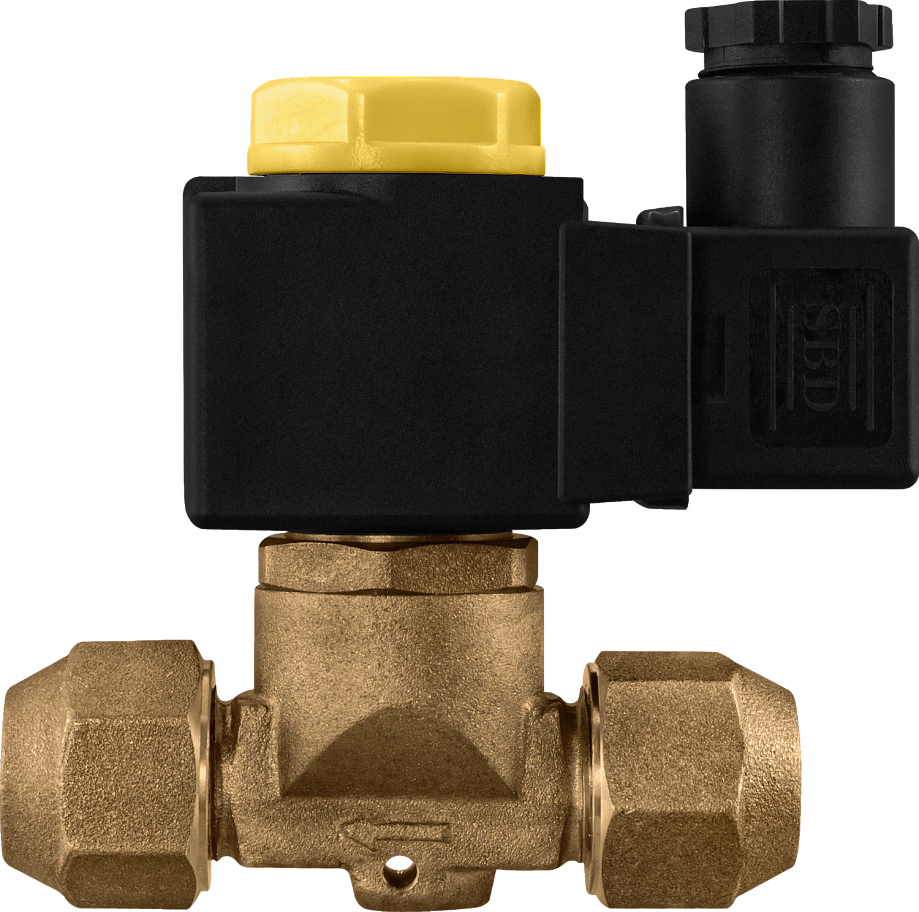

Присоединение: резьбовое или под пайку
Штуцеры под расклепку с резьбовым присоединением в комплекте
Пониженное энергопотребление

Принцип действия и область применения:

Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Для присоединения к трубопроводу клапана AR-SB125-1020/2 рекомендуется использовать трубку присоединительную капиллярную ТСТ-900-7/16. Также можно выполнить присоединение с помощью переходника под расклепку ПТР 7/16 и развальцованной капиллярной трубки диаметром 6,5 мм, нужной длины и конфигурации. Для этого на капиллярную трубку предварительно надеть переходник ПТР. Развальцевать и подвести конец трубки к штуцеру клапана. Затем привернуть переходник, обеспечив затяжкой плотное прилегание трубки.

Технические характеристики:

Параметр		Значение
Рабочая среда		Фреон и все другие типы хладагентов, кроме аммиака
Материал	Корпуса	Латунь + медь – для соединения под пайку, латунь – для резьбового соединения
	Уплотнения	PTFE
Температура рабочей среды		−20…+180°С
Рабочее давление		0...2,1 МПа
Диаметр условного прохода		2,2...25,5 мм
Присоединение		Резьбовое JIC 7/16"-20, M16×1,5, JIC 3/4"-16, JIC 7/8"-14, JIC 1.1/16"-12, ⅜'', ⅝'' или под пайку ¼"...1⅛"
Катушка		SB040, IP65
Питание		~220 В, ~110 В, ~24 В =24 В, =12 В
Мощность		9 ВА (АС), 8 Вт (DC)

Модификации:

Модель	Присоединение		Kv, м³/ч	Ду, мм	Pmin, МПа	Pmax, МПа	Катушка
Модель	Резьба	Под пайку	Kv, м³/ч	Ду, мм	Pmin, МПа	Pmax, МПа	Катушка
AR-SB125-1020/2 GBP	JIC 7/16"-20	–	0,175	2,5	0,0	2,1	SB040
AR-SB125-1020/3 GBP	M16×1,5	–	0,23	3,0
AR-SB125-1028/2 GBP	–	¼"	0,15	2,2
AR-SB125-1028/3 GBP	–	⅜"	0,23	3,0
AR-SB125-1064/3 GBP	⅜"	–	0,8	7,0
AR-SB125-1064/4 GBP	JIC ¾"-16	–
AR-SB125-1068/3 GBP	–	⅜"
AR-SB125-1068/4 GBP	–	½"
AR-SB125-1070/4 GBP	JIC ¾"-16	–	2,2	12,5
AR-SB125-1070/5 GBP	JIC ⅞"-14	–	2,61	12,5
AR-SB125-1070/6 GBP	JIC 1.1/16"-12	–	2,61	17,0
AR-SB125-1078/4 GBP	–	½"	2,2	12,5
AR-SB125-1078/5 GBP	–	⅝"	2,61	12,5
AR-SB125-1078/6 GBP	–	¾"		17,0
AR-SB125-1078/7 GBP	–	⅞"		12,5
AR-SB125-1078/9 GBP	–	1⅛"	10	25,5
AR-SB125-1079/7 GBP	–	⅞"	2,61	12,5
AR-SB125-1090/5 GBP	⅝"	–		17,0
AR-SB125-1099/9 GBP	–	1⅛"		17,0

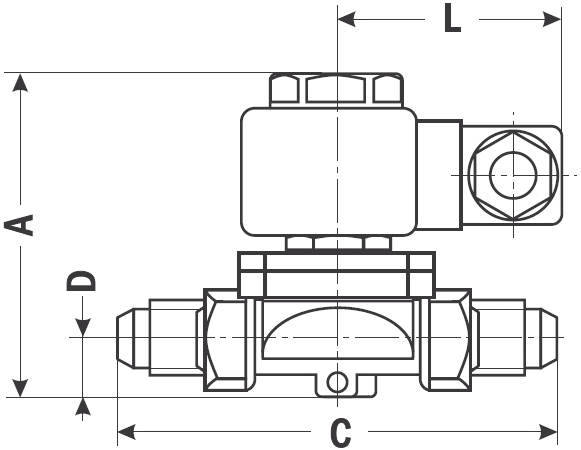

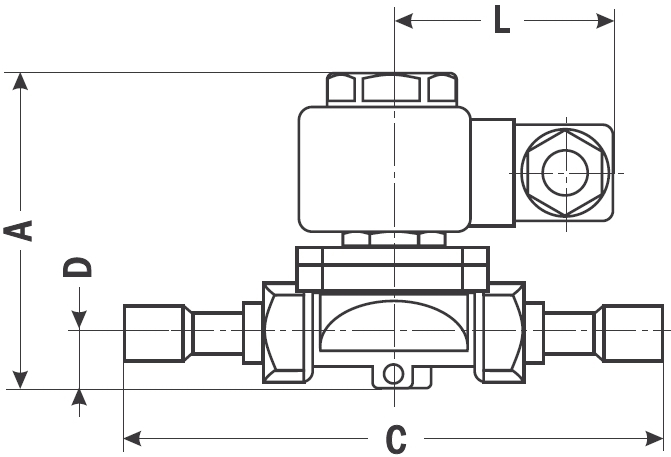

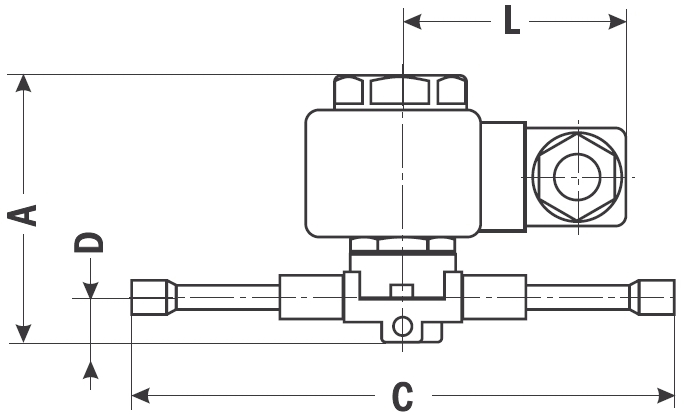

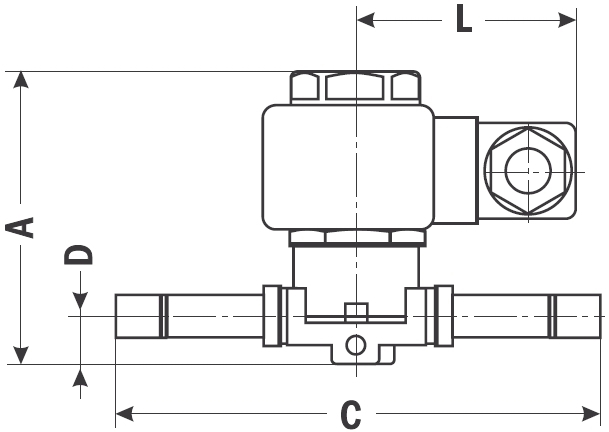

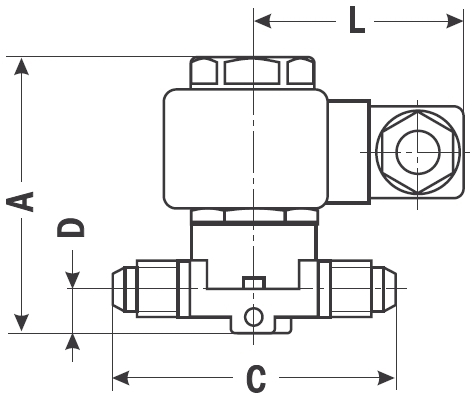

Габаритные размеры

1020/2, 1020/3	1028/2, 1028/3

1064/3, 1064/4	1068/3, 1068/4

1070/4, 1070/5, 1070/6, 1090/5	1078/4, 1078/5, 1078/6, 1078/7, 1078/9, 1079/7, 1099/9

Модель	Размеры, мм				Вес, кг
Модель	A	D	C	L	Вес, кг
AR-SB125-1020/2	75	12,5	58	50	0,35
AR-SB125-1020/3			65		0,36
AR-SB125-1028/2			109		0,36
AR-SB125-1028/3			120		0,37
AR-SB125-1064/3	82	12	72		0,42
AR-SB125-1064/4			72		0,43
AR-SB125-1068/3			120		0,43
AR-SB125-1068/4			131		0,43
AR-SB125-1070/4	91	16	104		0,75
AR-SB125-1070/5			108		0,73
AR-SB125-1070/6			119		0,88
AR-SB125-1078/4			155		0,73
AR-SB125-1078/5			175		0,73
AR-SB125-1078/6			172		0,72
AR-SB125-1078/7			189		0,75
AR-SB125-1079/7			180		1,39
AR-SB125-1078/9	103	21	240		1,39
AR-SB125-1090/5	106	28	120		0,65
AR-SB125-1099/9	103	25	220		1,9

Версия: 2023-08-24-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	24.08.2023	0.46 Мб
