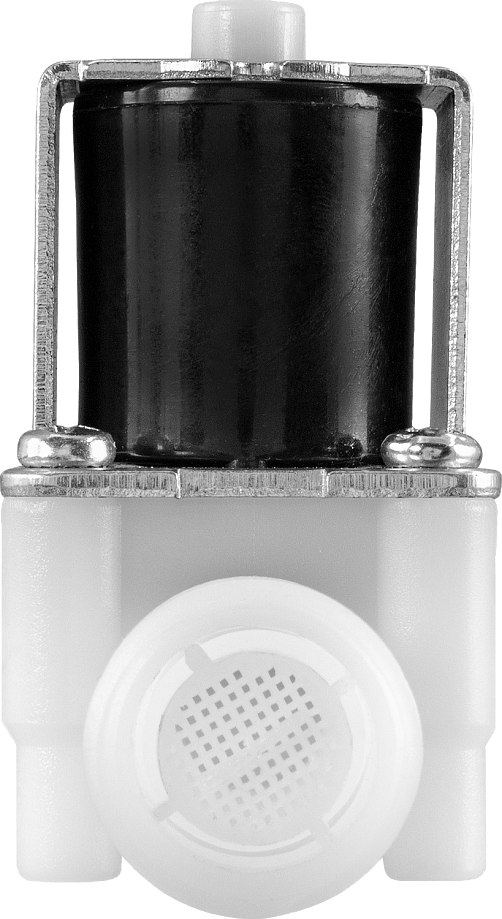

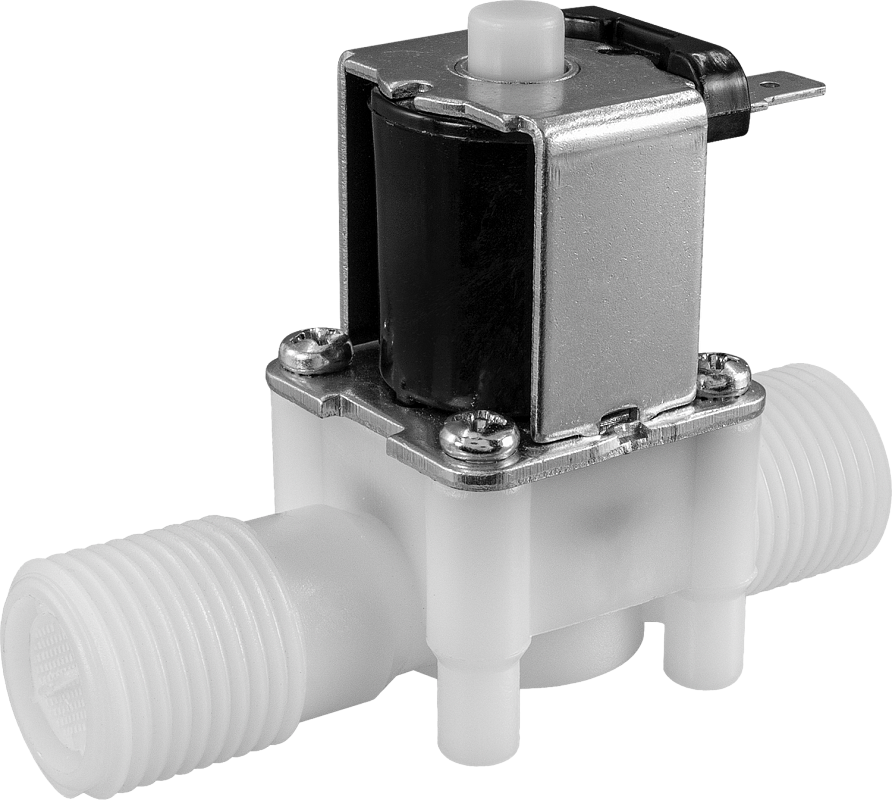

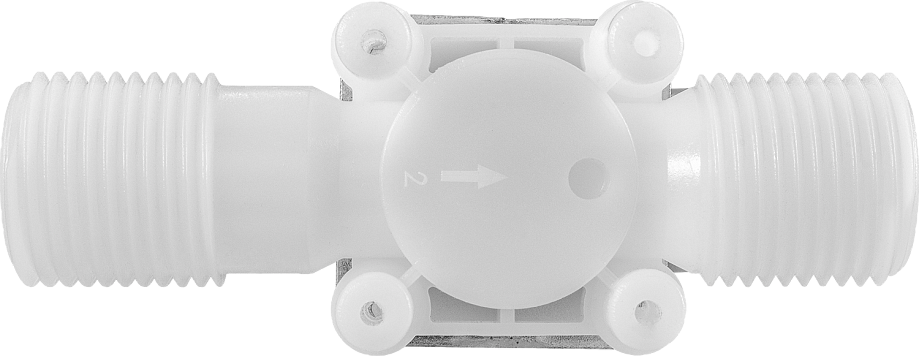

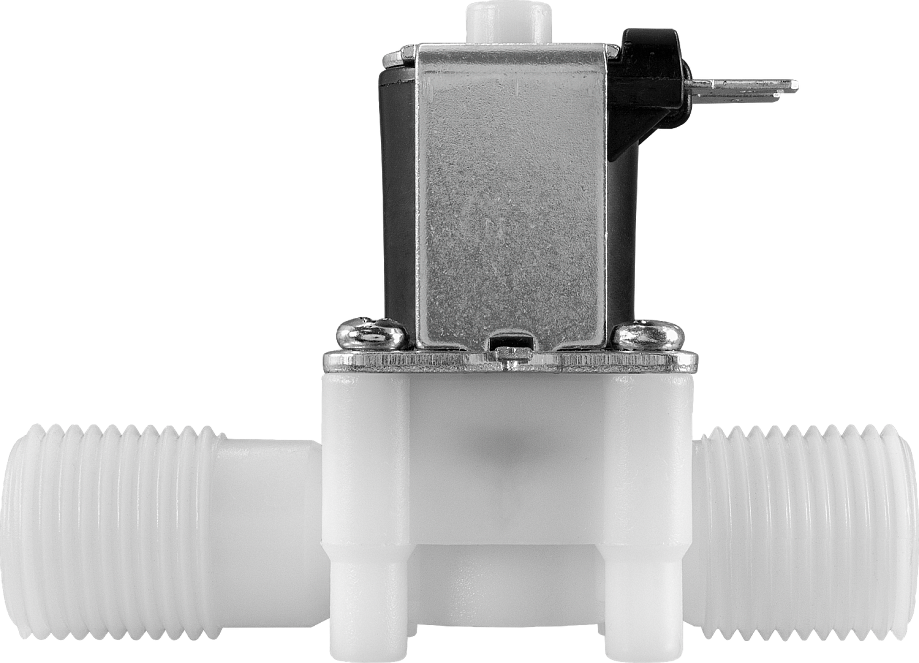

Клапан нормально открытый AR-YCWS10-16G-22

Клапан соленоидный нормально открытый непрямого действия с диафрагмой для управления потоком рабочей среды в трубопроводе

НО (нормально открытый)
Рабочая среда: вода, горячая вода, воздух, инертные газы, масла
Температура рабочей среды: −10...+80°С
Рабочее давление: 0,02...0,8 MПa
Диаметр условного прохода: 15 мм
Материал корпуса: полипропилен
Материал уплотнения: NBR
Присоединение: резьбовое наруж. G½"

В закладки

1 002 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (4)
Все модификации ()
Отзывы (0)

Клапан соленоидный нормально открытый непрямого действия с диафрагмой AR-YCWS10-16G-22 предназначен для управления потоком рабочей среды в трубопроводе

Особенности:

Клапан может использоваться в пищевых устройствах: кулерах, бойлерах, кофемашинах
Входной фильтр грубой очистки: съемная пластиковая сетка
Пониженное энергопотребление
Компактный размер

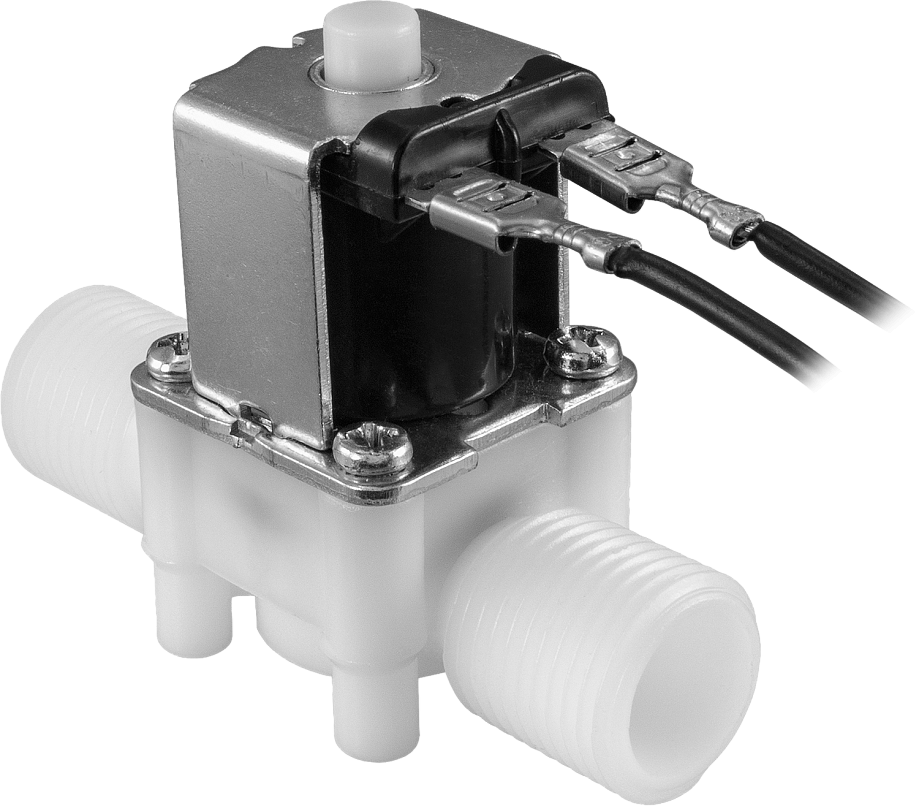

Ламели для подключения в комплекте

Принцип действия и область применения:

Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Технические характеристики:

Параметр		Значение
Рабочая среда		Вода, горячая вода, воздух, инертные газы, масла
Материал	Корпуса	Полипропилен
Материал	Уплотнения	NBR
Температура рабочей среды		−10...+80°С
Рабочее давление		0,02...0,8 МПа
Диаметр условного прохода		15 мм
Присоединение		Резьбовое наруж. G½"
Катушка		SA41B, IP20
Питание		=36 В, =24 В, =12 В, =6 В
Мощность		5 Вт

Обозначение	Ду, мм	Дэф, мм	Kv, м³/ч	Присоединение	Материал корпуса	Pmin, МПа	Pmax, МПа	Вес, г
AR-YCWS10-16G-22-15/9-1/2-GLN	15	9	0,85	наруж. ½"	Полипропилен	0,02	0,8	100

Расшифровка обозначения клапана AR-YCWS10-16G-22-15/9-1/2-XYZ:
AR-YCWS10-16G-22 – модель клапана.
15 – диаметр условного прохода в мм.
9 – эффективный диаметр в мм, если Дэф<Ду.
1/2 – диаметр присоединения в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: L – полипропилен.
Z – материал уплотнения: N – NBR.

Габаритные размеры

Версия: 2024-06-11-ШАР

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство пользователя	12.06.2024	0.51 Мб

Артикул	Катушка, В	Срок поставки	Стоимость
=36 =24 =12 =6

Артикул	Катушка, В	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Катушка, В	Срок поставки	Стоимость
O61885	=36	Со склада (комплектация 1..72 часа)	1002 руб. – +
O61886	=24	Со склада	1002 руб. – +
O61887	=12	Со склада (комплектация 1..72 часа)	1002 руб. – +
O61888	=6	Со склада (комплектация 1..72 часа)	1002 руб. – +

Артикул	Катушка, В	Срок поставки	Стоимость
O61885	=36	Со склада (комплектация 1..72 часа)	1002 руб. – +
O61886	=24	Со склада	1002 руб. – +
O61887	=12	Со склада (комплектация 1..72 часа)	1002 руб. – +
O61888	=6	Со склада (комплектация 1..72 часа)	1002 руб. – +

Отзывы на этот товар пока отсутствуют.
