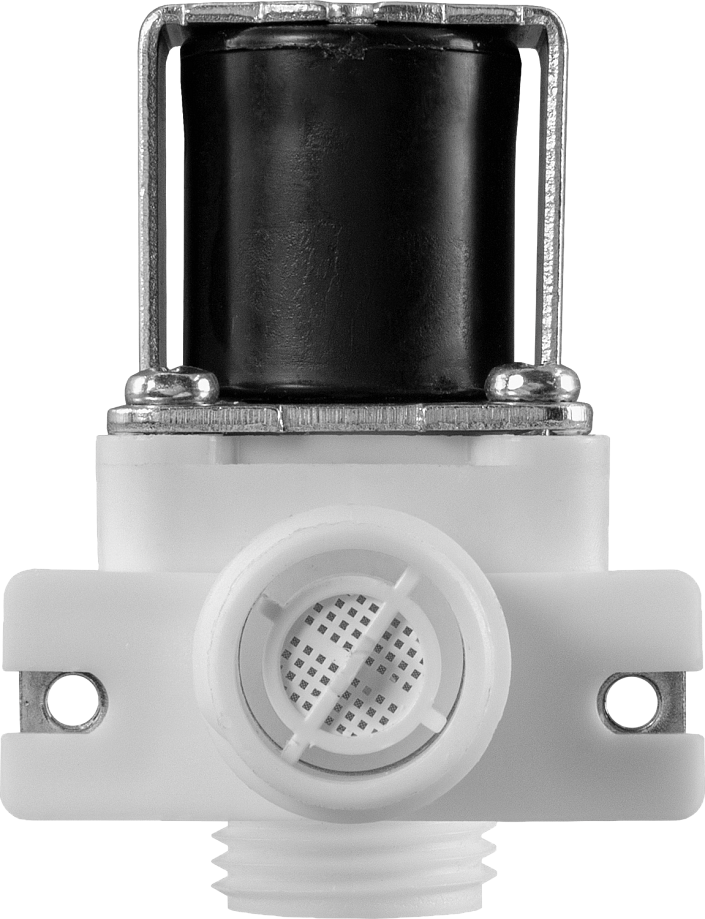

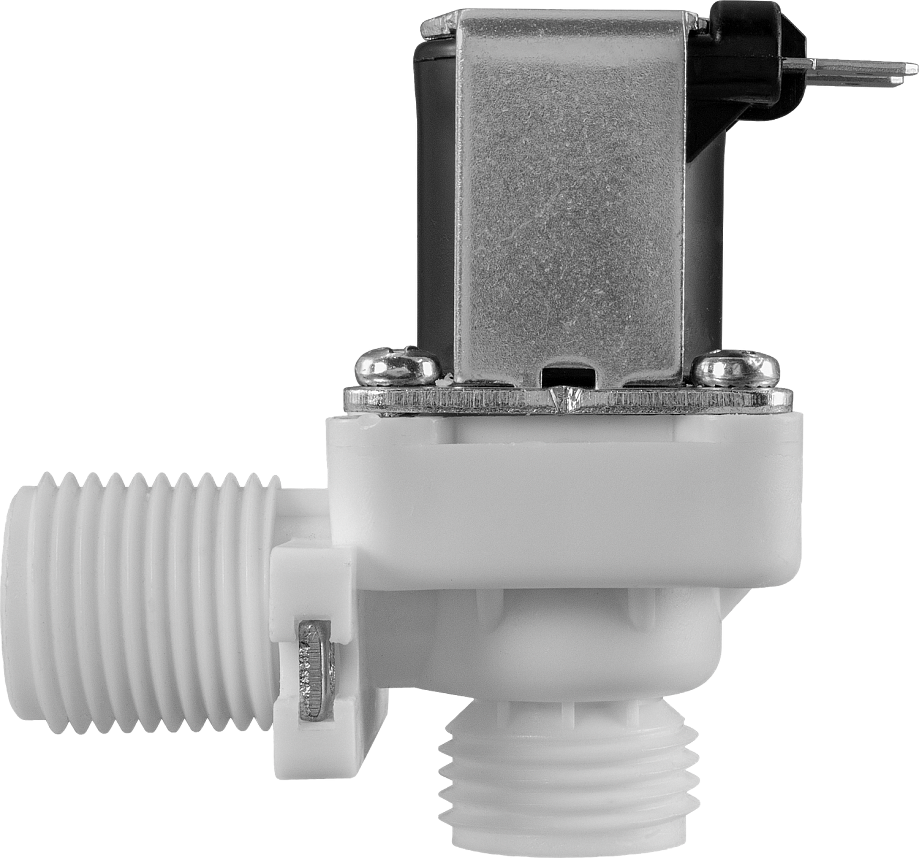

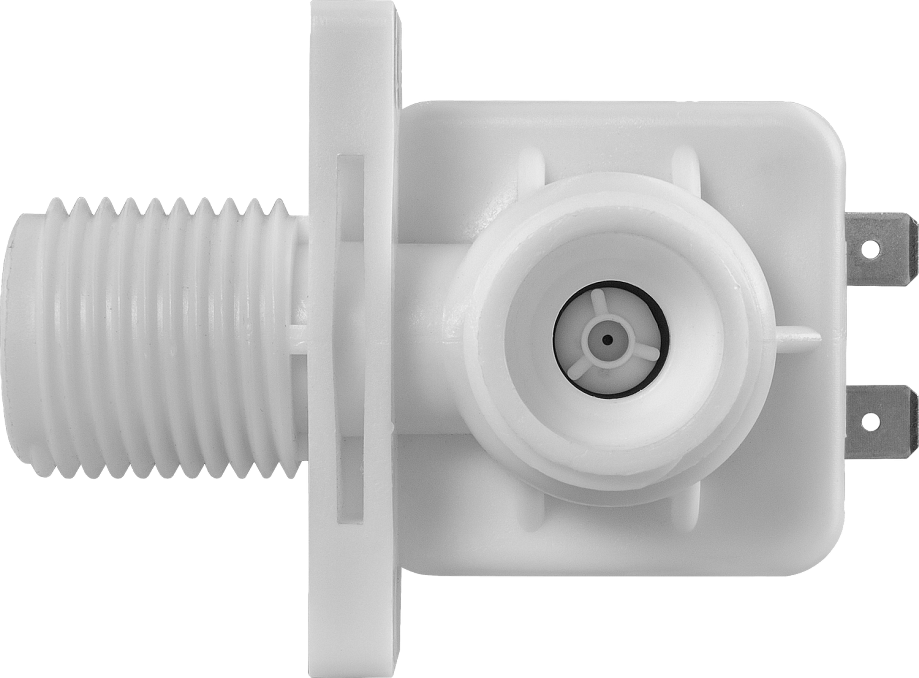

Клапан нормально закрытый AR-YCWS10-17GL

Клапан соленоидный нормально закрытый непрямого действия с диафрагмой для управления потоком рабочей среды в трубопроводе

Рабочая среда: вода, горячая вода, масла, воздух, инертные газы.
Температура рабочей среды: −10...+80°С
Рабочее давление: 0,02...0,8 МПа
Диаметр условного прохода: 15 мм
Материал корпуса: полиацеталь
Материал уплотнения: NBR
Присоединение: резьбовое наруж. ½"
Входной двойной фильтр грубой очистки: съемные пластиковая сетка и сетка из нержавеющей стали

В закладки

848 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (7)
Все модификации ()
Отзывы (0)

Клапан соленоидный нормально закрытый непрямого действия с диафрагмой AR-YCWS10-17GL предназначен для управления потоком рабочей среды в трубопроводе
Особенности:

Возможность использования в пищевых устройствах: кулерах, бойлерах, кофемашинах
Наружная резьба
Входной двойной фильтр грубой очистки: съемные пластиковая сетка и сетка из нержавеющей стали
Пониженное энергопотребление
Компактный размер
Долгий срок службы
Ламели для подключения в комплекте

Принцип действия и область применения: Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков.

Технические характеристики:

Параметр	Значение
Рабочая среда	Вода, горячая вода, масла, воздух, инертные газы
Материал	Корпуса: полиацеталь Уплотнения: NBR
Температура рабочей среды	−10...+80°С
Рабочее давление	0,02...0,8 МПа
Диаметр условного прохода	15 мм
Присоединение	Резьбовое наруж. ½"
Катушка	SA41B, IP20
Питание	~220 В, ~110 В, ~24 В, =36 В, =24 В, =12 В, =6 В
Мощность	5 ВА (АС), 5 Вт (DC)

Модификации:

Обозначение	Ду, мм	Дэф, мм	Kv, м³/ч	Присоединение	Pmin, МПа	Pmax, МПа	Вес, г
AR-YCWS10-17GL-15/9-1/2-GLN	15	9	1,03	наруж. ½"	0,02	0,8	88

Расшифровка обозначения клапана AR-YCWS10-17GL-15/9-1/2-XYZ:
AR-YCWS10-17GL – модель клапана.
15 – диаметр условного прохода в мм.
9 – эффективный диаметр в мм, если Дэф<Ду.
1/2 – диаметр присоединения в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: L – полиацеталь.
Z – материал уплотнения: N – NBR.

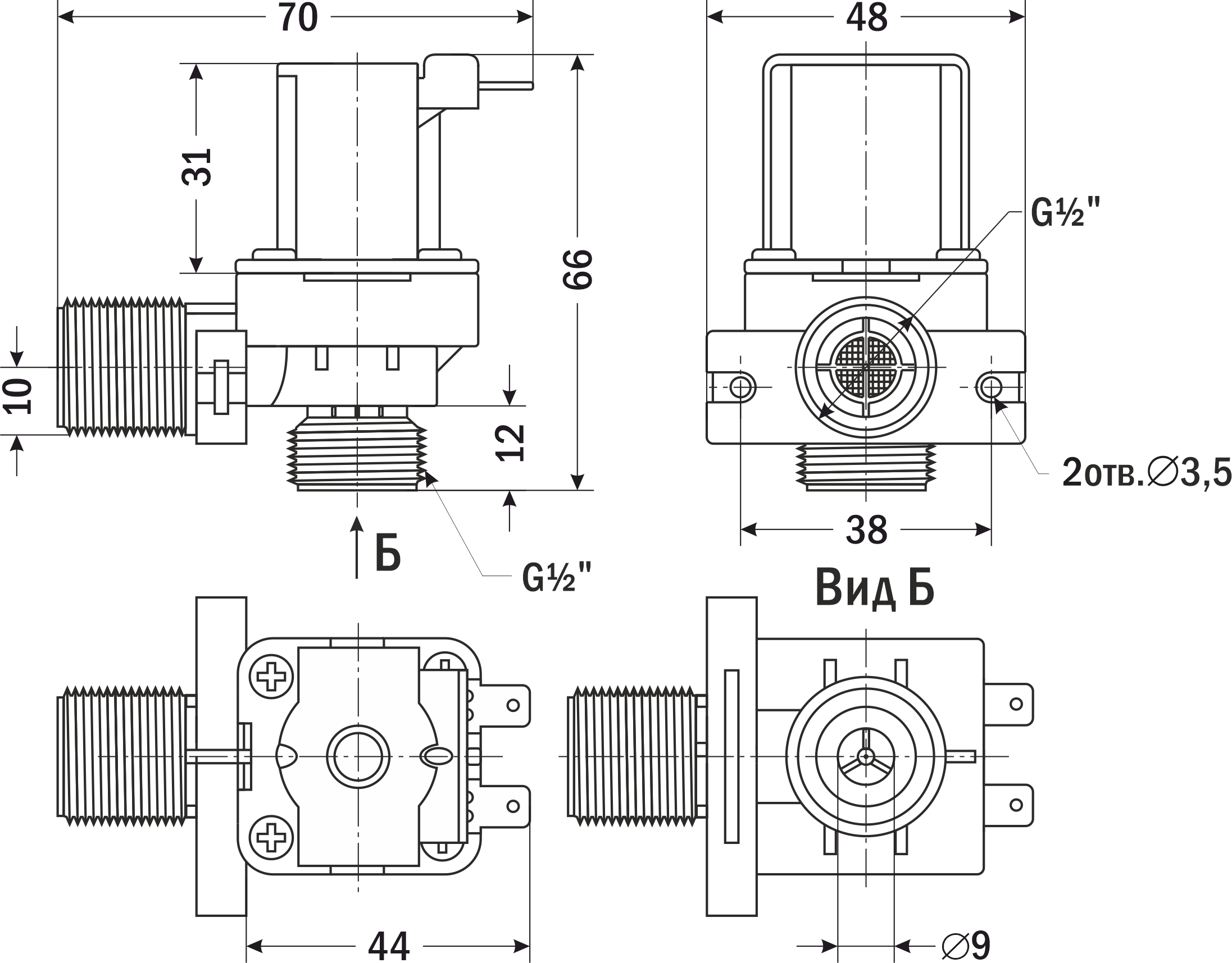

Габаритные размеры

Версия: 2024-06-12-ШАР

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство пользователя	23.07.2024	0.79 Мб
