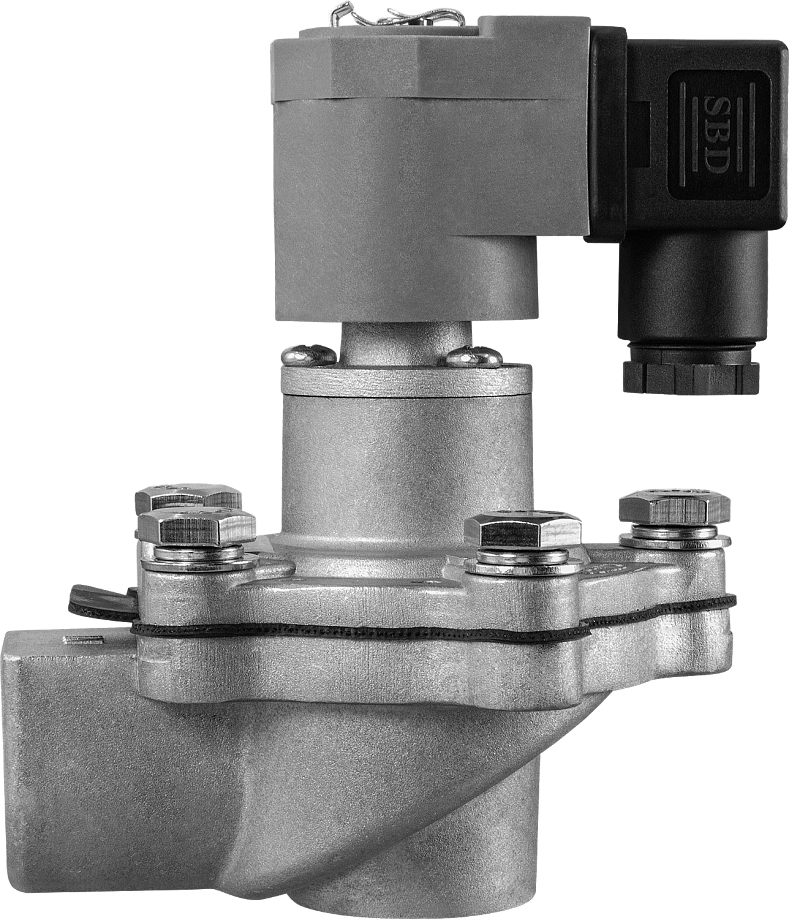

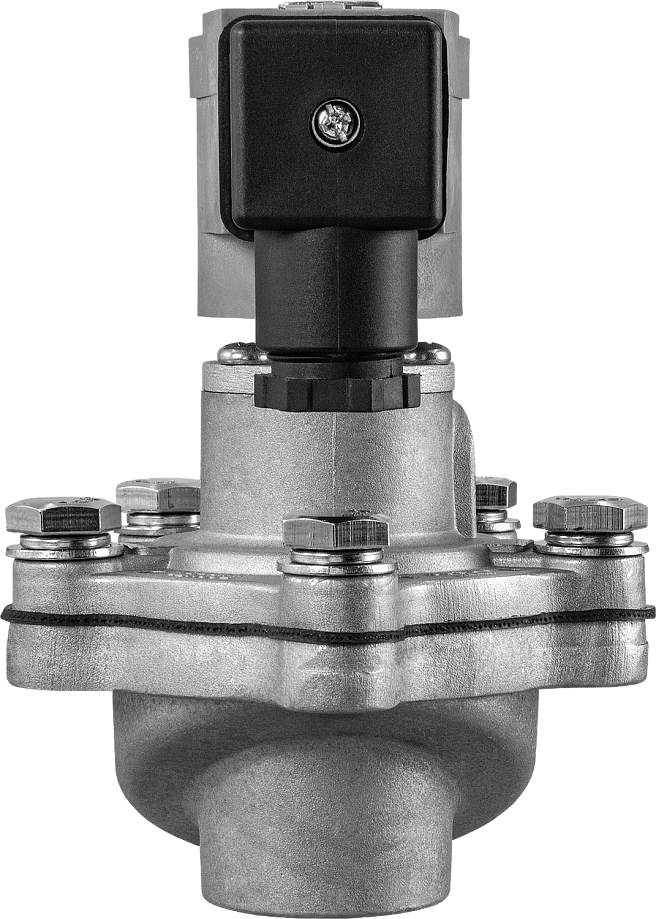

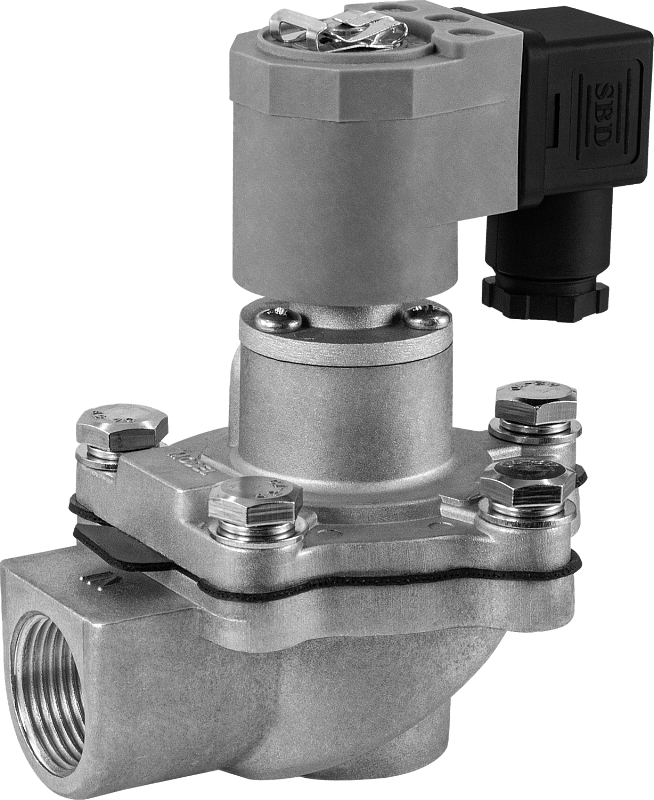

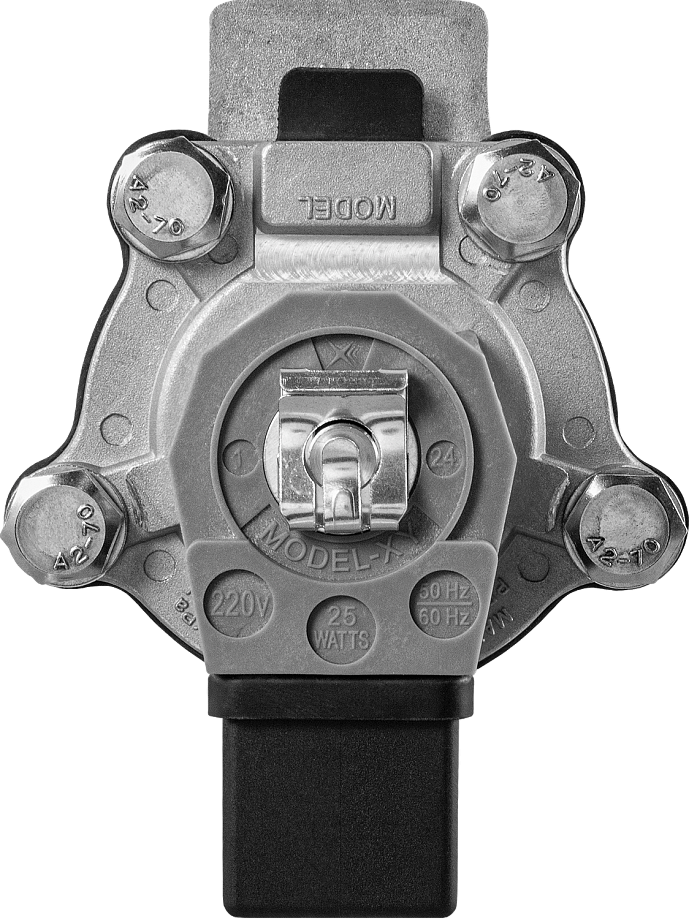

Клапаны нормально закрытые AR-RMF-Z-15М, AR-RMF-Z-20М

Клапаны соленоидные нормально закрытые непрямого действия с диафрагмой для управления потоком рабочей среды в трубопроводе

Рабочая среда: воздух
Температура рабочей среды: −5...+55°С
Рабочее давление: 0,3...0,8 МПа
Диаметр условного прохода: 15 мм, 20 мм
Материал корпуса: алюминий
Материал уплотнения: NBR
Присоединение: резьбовое G½", G¾"
Импульсный клапан мембранного типа для систем пылеудаления

В закладки

от 3 101 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (14)
Все модификации ()
Отзывы (0)

Клапаны соленоидные нормально закрытые непрямого действия с диафрагмой AR-RMF-Z-15М, AR-RMF-Z-20М предназначены для управления потоком рабочей среды в трубопроводе
Особенности:

Высокая пропускная способность благодаря угловой конструкции
Аналог клапанов GOYEN

Принцип действия и область применения:

Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.

Импульсные клапаны предназначены для высокоцикличных систем очистки воздуха (циклонных рукавных фильтров) с большой пропускной способностью для создания импульса давления воздуха на выхлоп. Клапаны подают воздух в течение очень короткого времени в виде сильного удара. Клапаны имеют высокую пропускную способность благодаря угловой конструкции и минимальное время открытия и закрытия.
Для управления клапанами необходимо реле времени.

Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков.

Технические характеристики:

Параметр		Значение
Рабочая среда		Воздух
Материал	Корпуса	Алюминий
	Уплотнения	NBR
Температура рабочей среды		−5...+55°С
Рабочее давление		0,3...0,8 МПа
Диаметр условного прохода		15 мм, 20 мм
Присоединение		Резьбовое G½", G¾"
Катушка		SB461, IP65	ASEx542, IP65
Питание		~220 В,~110 В, ~24 В, =24 В, =12 В
Мощность		25 ВА (AC), 20 Вт (DC)	13 ВА (AC), 15 Вт (DC)

Модификации:

Обозначение	Ду, мм	Kv, м³/ч	Присоединение	Pmin, МПа	Pmax, МПа	Вес, г
AR-RMF-Z-15М-15-1/2-GAN	15	14	½"	0,3	0,8	630
AR-RMF-Z-20М-20-3/4-GAN	20	14	¾"	0,3	0,8	608

Расшифровка обозначения на примере клапана AR-RMF-Z-15М-15-1/2-XYZ:
AR-RMF-Z-15М – модель клапана.
15 – диаметр условного прохода в мм.
1/2 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: А – алюминий.
Z – материал уплотнения: N – NBR.

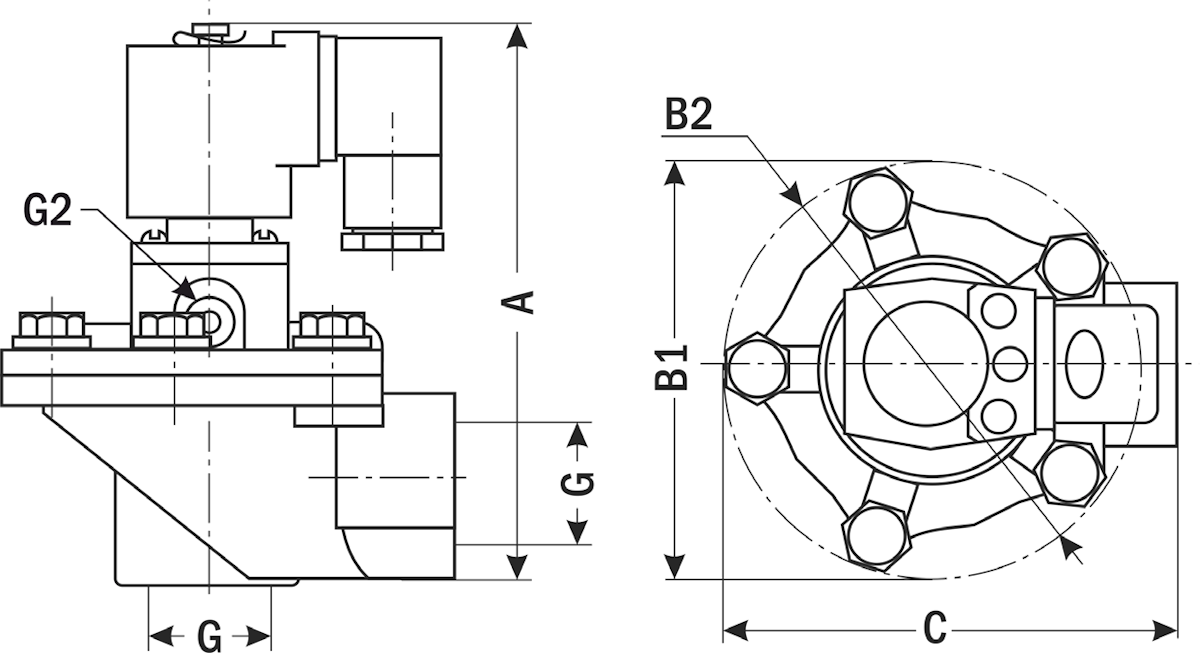

Габаритные размеры

Размер, мм	AR-RMF-Z-15М	AR-RMF-Z-20М
А	125	125
В2	83	86
С	103	103
G	½"	¾"
G2	⅛"	⅛"

Версия: 2024-10-12-КВА

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	31.03.2025	0.5 Мб

Артикул	Диаметр условного прохода, мм	Модель катушки	Питание, В	Срок поставки	Стоимость
15 20	SB461 ASEx542	~220 ~110 ~24 =24 =12

Артикул	Диаметр условного прохода, мм	Модель катушки	Питание, В	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Диаметр условного прохода, мм	Модель катушки	Питание, В	Срок поставки	Стоимость
R17756	15	SB461	~220	Со склада	3101 руб. – +
R17760	15	SB461	~110	Со склада (комплектация 1..72 часа)	3201 руб. – +
R17762	15	SB461	~24	Со склада (комплектация 1..72 часа)	3201 руб. – +
R17764	15	SB461	=24	Со склада (комплектация 1..72 часа)	3201 руб. – +
R17766	15	SB461	=12	Со склада (комплектация 1..72 часа)	3201 руб. – +
R17758	15	ASEx542	~220	Со склада (комплектация 1..72 часа)	10238 руб. – +
R17768	15	ASEx542	=12	Со склада (комплектация 1..72 часа)	10338 руб. – +
R17757	20	SB461	~220	Со склада	3374 руб. – +
R17761	20	SB461	~110	Со склада (комплектация 1..72 часа)	3474 руб. – +
R17763	20	SB461	~24	Со склада (комплектация 1..72 часа)	3474 руб. – +
R17765	20	SB461	=24	Со склада (комплектация 1..72 часа)	3474 руб. – +
R17767	20	SB461	=12	Со склада (комплектация 1..72 часа)	3474 руб. – +
R17759	20	ASEx542	~220	Со склада (комплектация 1..72 часа)	10511 руб. – +
R17769	20	ASEx542	=12	Со склада (комплектация 1..72 часа)	10611 руб. – +
