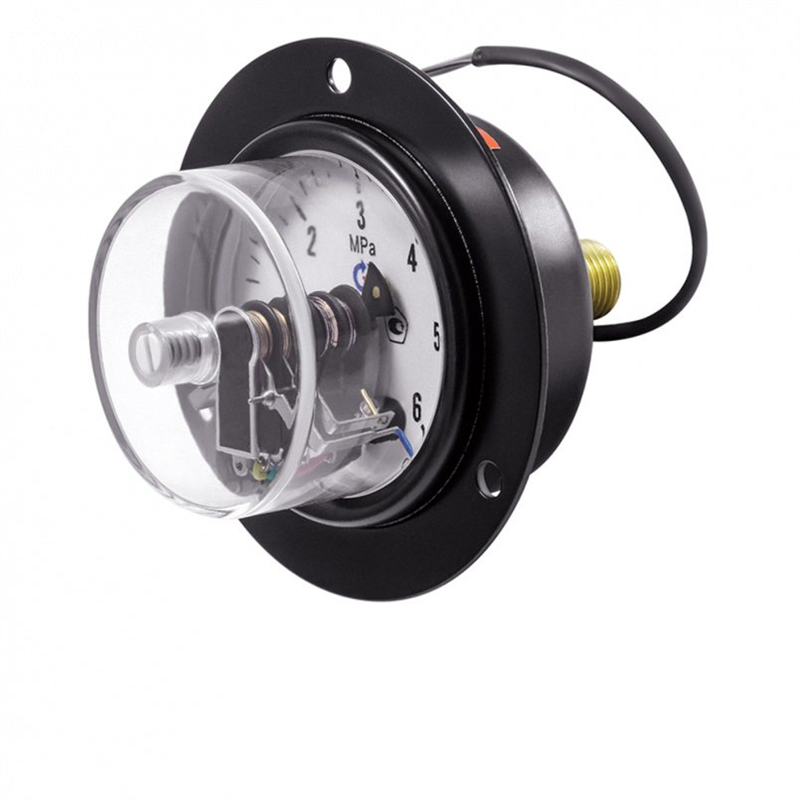

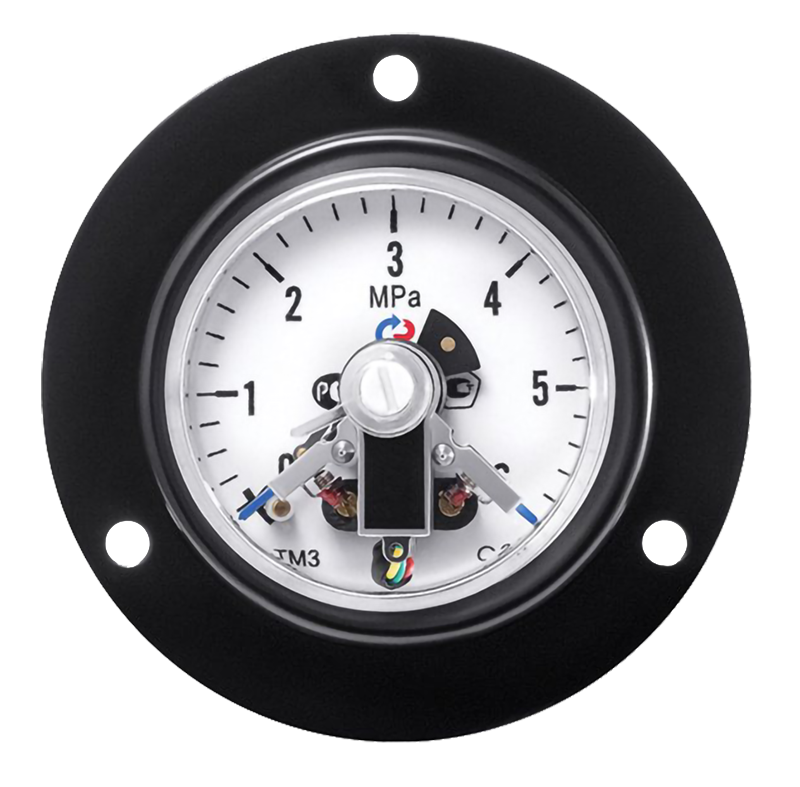

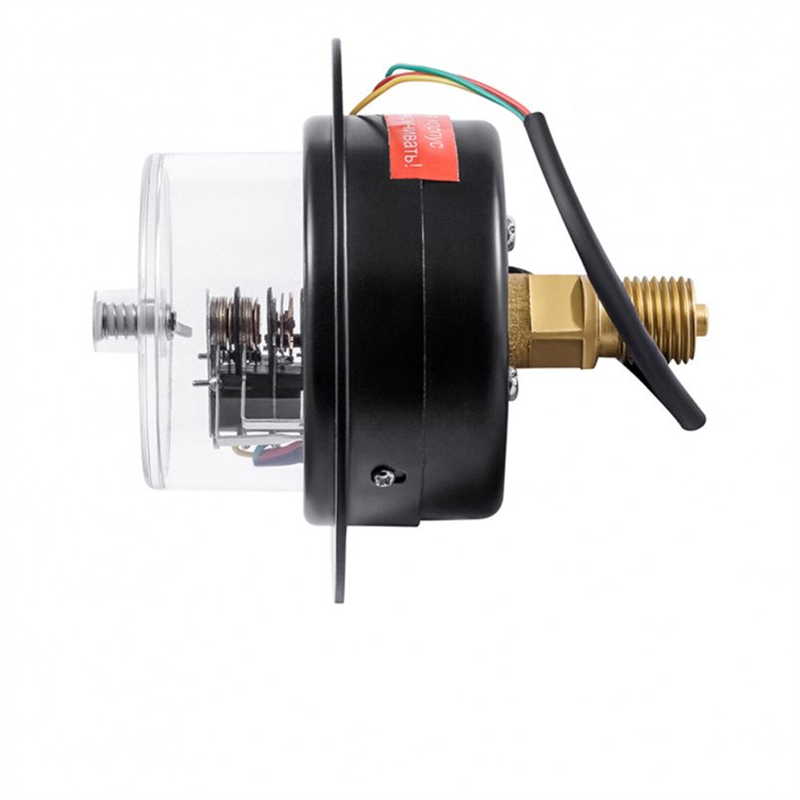

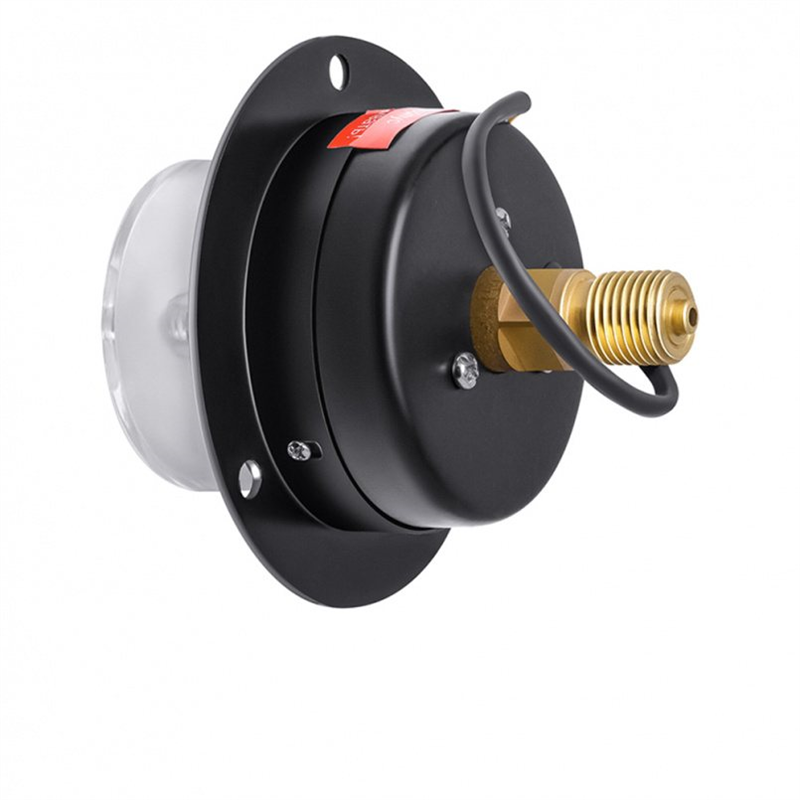

Манометр ТМ серии 310 с электроконтактной приставкой

Прибор ТМ-310.05 для измерения избыточного давления и для управления внешними электрическими цепями в схемах сигнализации, автоматики и блокировки технологических процессов

Область применения: все отрасли промышленности, включая теплоснабжение, водоснабжение, вентиляцию и машиностроение
Рабочая температура: −50...+150°C
Диапазон измерения давления: 0...25 МПа
Класс точности: 2,5
Реле: ~1 А, 220 В
Диаметр корпуса: 63 мм
Тип присоединения: осевое
Резьба присоединения: G¼" или M12×1,5

В закладки

от 2 709 руб. Наличие: 1...2 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Манометр ТМ-310.05 с электроконтактной приставкой предназначен для управления внешними электрическими цепями в схемах сигнализации, автоматики и блокировки технологических процессов.
Электроконтактная группа манометра ТМ-310.05 снабжена указателями, с помощью которых осуществляется настройка приставки на пороговое значение (значение уставки). Электроконтактная группа приставки механически связана со стрелкой показывающего прибора, и при прохождении стрелкой значения уставки происходит замыкание или размыкание (в зависимости от типа приставки) электрической цепи.

Технические характеристики:

Параметр	Значение
Диаметр корпуса	63 мм
Класс точности	2,5
Диапазон показаний давлений	0…0,1 МПа / 0,16 МПа / 0,25 МПа / 0,4 МПа / 0,6 МПа / 1 МПа / 1,6 МПа / 2,5 МПа / 4 МПа / 6 МПа / 10 МПа / 16 МПа / 25 МПа
Диапазон рабочих температур - Окружающая среда - Измеряемая среда	−60…+60°C −50…+150°C
Электрическая схема - Двухконтактная	Исп. V (ЛРПЗ — ТМ, ПРЛЗ — ТВ, ЛЗПЗ — ТМВ)
Максимальное напряжение	−220 В, ~380 В
Максимальный ток	1 А
Максимальная разрывная мощность контактов	30 Вт, 50 В·А
Тип контактов	С магнитным поджатием, серебряное покрытие
Минимальные электрические характеристики	Определяются переходным контактным сопротивлением и рассчитываются для конкретных электрических схем
Пределы допускаемой основной погрешности срабатывания электроконтактной группы от диапазона измерений	±4%
Чувствительный элемент	Медный сплав
Трибко-секторный механизм	Медный сплав
Корпус	IP40, сталь 10, цвет черный
Кольцо	Сталь 10, цвет черный
Циферблат	Алюминий, шкала черная на белом фоне
Стекло	Органическое
Штуцер	Медный сплав
Присоединение	Осевое
Резьба присоединения	G¼" или M12×1,5
Межповерочный интервал	2 года
Климатическое исполнение	Группа В3 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150
Техническая документация	ТУ 4212-001-4719015564-2008 ГОСТ 2405-88

Модели:

Тип	Диаметр корпуса, мм	Класс точности	Диапазон показаний давлений, МПа	Резьба присоединения	Присоединение (расположение штуцера)
ТМ-310.05	63	2,5	0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10	G¼" / M12×1,5	осевое с передним фланцем
			0…16 / 25
			0…16 / 25

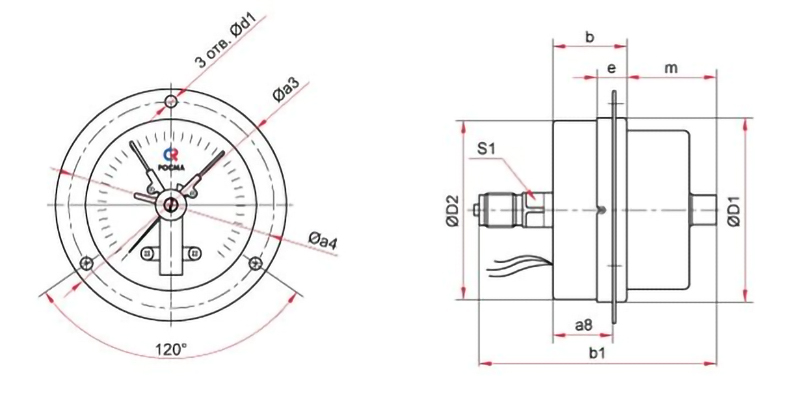

Габаритные размеры

Тип	Ø, мм	D1, мм	D2, мм	b, мм	b1, мм	e, мм	m, мм	S1, мм	G	d1, мм	a3, мм	a4, мм	a8, мм	Вес, кг
ТМ-310ТКП.05	63	60	59	30	86	17	30	12	G¼ или M12×1,5	5	83	71	24	0,20

Карта заказа
Тип	манометр	ТМ
	вакуумметр	ТВ
	мановакуумметр	ТВМ
Диаметр корпуса, мм	63	3
Материал корпуса	сталь	1
Материал штуцера и чувствительного элемента	медный сплав	0
Присоединение (расположение штуцера)	осевое с передним фланцем	ТКП
Гидрозаполнение	нет	0
Электроконтактная приставка	Исполнение V	5
Диапазон показаний давлений, МПа	ТМ	0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25
	ТВ	−0,1…0
	ТМВ	−0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4
Резьба присоединения		G¼; M12×1,5
Класс точности		2,5

Пример обозначения:

ТМ − 3 1 0 ТКП. 05 (0−6 МПа) G¼. 2,5
