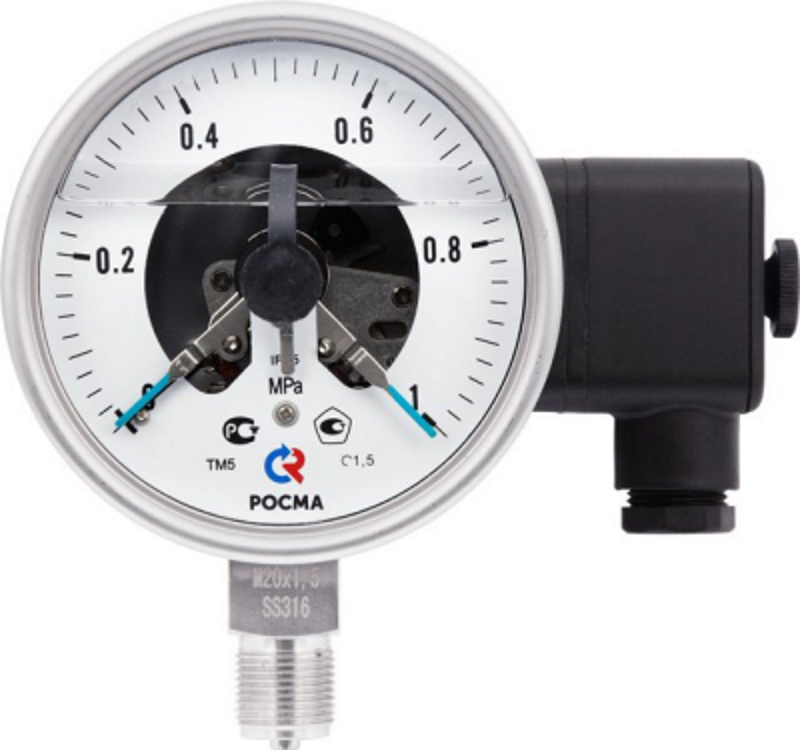

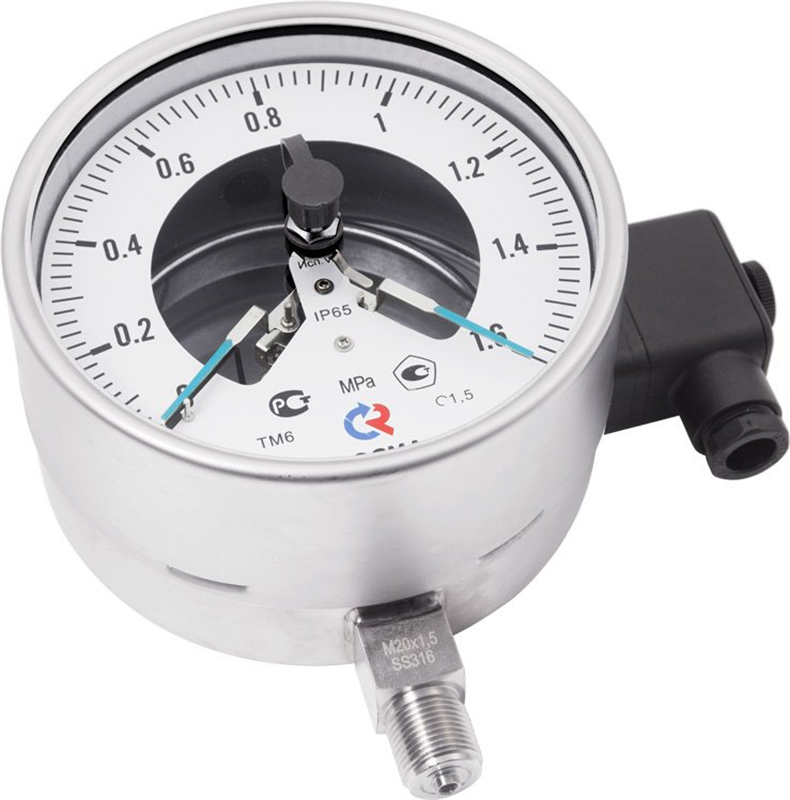

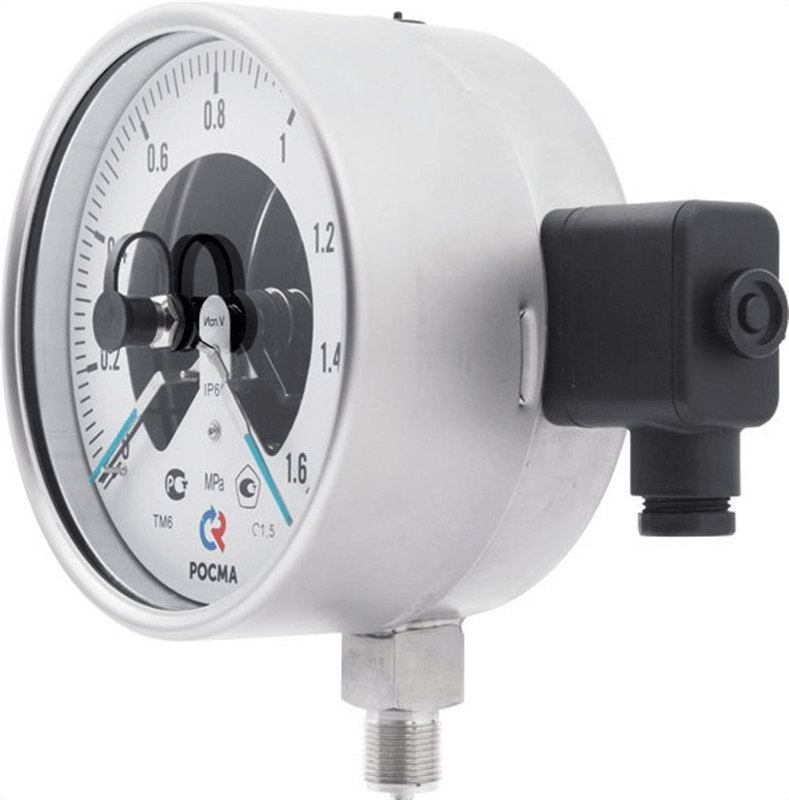

Манометр ТМ серии 621 (коррозионностойкие виброустойчивые с электроконтактной приставкой)

Прибор ТМ-621.05 для измерения избыточного давления и для управления внешними электрическими цепями в схемах сигнализации, автоматики и блокировки технологических процессов в условиях повышенной вибрации и при измерении переменного давления

Область применения: теплоснабжение, водоснабжение, горнодобывающая промышленность, нефтехимическая промышленность, энергетика, машиностроение
Рабочая температура: −60...+200°C
Диапазон измерения давления: 0…100 МПа
Класс точности: 1,5
Реле: ~1 А, 220
Диаметр корпуса: 150 мм
Тип присоединения: радиальное
Резьба присоединения: M20×1,5
Повышенная виброустойчивость
Повышенная коррозиестойкость

В закладки

от 11 722 руб. Наличие: 1...2 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Промышленные манометры ТМ-621.05 для измерения избыточного давления, устойчивые к воздействию агрессивных измеряемых сред, с возможностью гидрозаполнения (виброустойчивый). Оснащены электроконтактной приставкой для управления внешними электрическими цепями в схемах сигнализации, автоматики и блокировки технологических процессов в условиях повышенной вибрации и при измерении переменного давления.

Электроконтактная группа оснащена указателями, с помощью которых осуществляется настройка приставки на пороговое значение (значений уставки).
При измерении давления с высокими динамическими нагрузками, прибор необходимо заполнить силиконом.
Прибор поставляется сухой (готовый к гидрозаполнению) или заполненный силиконом по требованию заказчика.

Технические характеристики:

Параметр	Значение
Диаметр корпуса	150 мм
Класс точности	1,5
Диапазон показаний давлений	0…0,1 МПа* / 0,16 МПа* / 0,25 МПа* / 0,4 МПа / 0,6 МПа / 1 МПа / 1,6 МПа / 2,5 МПа / 4 МПа / 6 МПа / 10 МПа / 16 МПа / 25 МПа / 40 МПа / 60 МПа / 100 МПа*
Диапазон рабочих температур - Окружающая среда - без заполнения - с заполнением силиконом ПМС-50 - Измеряемая среда - без заполнения - с заполнением силиконом ПМС-50	−60…+60°C −60…+60°C −60…+200°C −60…+100°C
Электрическая схема - Одноконтактная - Двухконтактная	Исп. I (ОЗ — ТМ и ТМВ, ОР — ТВ), Исп. II (ОЗ — ТВ и ТМВ, ОР — ТМ) Исп. III (ЛРПР), Исп. IV (ЛЗПЗ), Исп. V (ЛРПЗ — ТМ, ПРЛЗ — ТВ, ЛЗПЗ — ТМВ), Исп. VI (ЛЗПР)
Максимальное напряжение	−220 В, ~380 В
Максимальный ток	1 А
Максимальная разрывная мощность контактов	30 Вт, 50 В·А
Тип контактов	С магнитным поджатием, серебряное покрытие
Минимальные электрические характеристики	Определяются переходным контактным сопротивлением и рассчитываются для конкретных электрических схем
Пределы допускаемой основной погрешности срабатывания электроконтактной группы от диапазона измерений	±4%
Штуцер	Нержавеющая сталь 08Х17Н13М2
Чувствительный элемент	Нержавеющая сталь 08Х17Н13М2
Трибко-секторный механизм	Нержавеющая сталь 08Х17Н13М2
Корпус	IP65, нержавеющая сталь 08Х17Н13М2
Кольцо	Нержавеющая сталь 08Х17Н13М2, байонетное
Циферблат	Алюминий, шкала черная на белом фоне
Стекло	Органическое
Штуцер	Медный сплав (100 МПа — сталь 30 с никелевым покрытием)
Подключение	Через клеммную коробку сбоку на корпусе
Присоединение	Радиальное
Резьба присоединения	M20×1,5**
Межповерочный интервал	2 года
Климатическое исполнение	Группа Д2 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 1.1 по ГОСТ 15150
Техническая документация	ТУ 4212-001-4719015564-2008 ГОСТ 2405-88

* — под заказ, только исполнение I, II, V.

** — под заказ другие резьбы.

Модели:

Тип	Диаметр корпуса, мм	Класс точности	Диапазон показаний давлений, МПа	Резьба присоединения	Присоединение (расположение штуцера)
ТМ-621.05	150	1,5	0…0,1* / 0,16* / 0,25* / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10	М20×1,5	радиальное
			0…16 / 25 / 40 / 60
			0…100*
			0…100*

* — под заказ, только исполнение I, II, V

Габаритные размеры

Для манометра с гидрозаполнением: после монтажа необходимо срезать специальный выступ на пробке прибора или проколоть отверстие в пробке.

Карта заказа
Тип	манометр	ТМ
	вакуумметр	ТВ
	мановакуумметр	ТВМ
Диаметр корпуса, мм	100	5
Диаметр корпуса, мм	150	6
Материал корпуса	нержавеющая сталь	2
Материал штуцера и чувствительного элемента	нержавеющая сталь	0
Присоединение (расположение штуцера)	радиальное	Р
Присоединение (расположение штуцера)	радиальное с задним фланцем	РКТ
Гидрозаполнение	нет	0
Гидрозаполнение	силикон	2
Электроконтактная приставка	Исполнение I	1
	Исполнение II	2
	Исполнение III	3
	Исполнение IV	4
	Исполнение V	5
	Исполнение VI	6
Диапазон показаний давлений, МПа	ТМ	0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100
	ТВ	−0,1…0
	ТМВ	−0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4
Резьба присоединения		М20×1,5
Класс точности		1,5
Степень защиты		IP54

Пример обозначения:

ТМ − 5 2 1 Р. 05 (0−1 МПа) М20×1,5. 1,5

Версия: 2022-12-20-ЛВС
