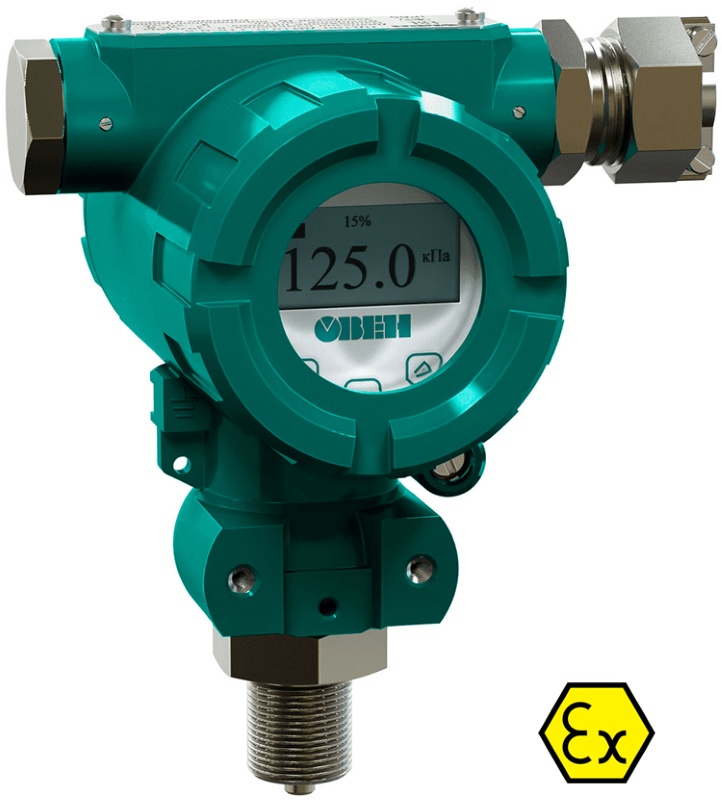

Взрывонепроницаемые датчики с ЖК-индикацией ОВЕН ПД100И модели 1х5-2-Exd

Датчики ОВЕН ПД100И моделей 115/125/175/185-2 представляют собой преобразователи давления с измерительной мембраной из нержавеющей стали AISI 316L, «полевым» корпусом, матричным ЖК-индикатором, с температурным диапазоном работы от −20 до +70 °С, кнопками для перенастройки диапазона до 1:5 и корректировки точки «нуля» до +20 %.

В преобразователях применен высокостабильный сенсор, ввариваемый в штуцер лазерной сваркой. Для улучшения пылевлагозащиты плата нормирующего преобразователя покрыта неполимеризующимся компаундом. Межповерочный интервал составляет 5 лет для датчиков с погрешностью 0,5 % ВПИ и 4 года – для датчиков с погрешностью 0,25% ВПИ. Присоединение к процессу – штуцеры с резьбой М20×1,5, G½", G¼", G½" с торцевой мембраной.

Датчики моделей ПД100И-1х5-2 предназначены для применения в составе систем автоматического регулирования и управления в энергетике, объектах нефтегазового хозяйства, производствах, находящихся в сложных климатических и иных условиях, требующих применения оборудования в «полевом» корпусе: газотранспортных и газораспределительных системах, нефтепромыслах, объектах транспортировки нефти, НПЗ и производствах с агрессивными средами.

Особенности:

Измеряемые давления нейтральных к нержавеющим сталям AISI 316L и AISI 304S сред: ДИ (избыточное): 0,01 / 0,04 / 0,1 / 0,25 / 0,6 / 1,0 / 4,0 МПа; ДВ (вакуумметрическое): 0,01 / 0,04 / 0,1 МПа; ДВ (избыточно-вакуумметрическое): 0,03 / 0,1 / 0,3 / 0,5 / 0,8 / 2,4 МПа; ДА (абсолютное): 0,1 / 0,25 / 0,6 / 1,0 / 2,5 МПа
Возможность перенастройки диапазона измерений до 1:5 и корректировки точки 4 мА («нуля») с кнопок под индикатором «вверх» до 1/5 ВП
Межповерочный интервал: 5 лет – для датчиков с погрешностью 0,5 % ВПИ; 4 года – для датчиков с погрешностью 0,25 % ВПИ
Присоединение к процессу выполнено без уплотнений – сенсор вварен в штуцер лазерной сваркой
Плата нормирующего преобразователя покрыта неполимеризующимся компаундом
Дополнительная температурная погрешность не более 0,05 % на 10 °С в диапазоне от −40 до +80°С
Выбор размерности измеряемой величины: МПа, кПа, Па, %ВПИ, мм вод. ст., м вод. ст., мбар, бар, psi, кгс/см²
Перегрузочная способность – не менее 200% ВПИ

Условия эксплуатации:

Диапазон температуры измеряемой среды: от −40 до +100°С
Температура окружающего воздуха: от −40 до +80°С
Относительная влажность воздуха: до 85 % при +35°С и более низких температурах без конденсации влаг
Атмосферное давление: от 84,0 до 106,7 кПa
Рабочая среда не должна быть агрессивна к нержавеющим сталям AISI 316L и AISI 304S
Рабочая среда не должна кристаллизоваться или затвердевать в канале штуцера, предназначенном для подвода давления к сенсору

Технические характеристики:

Наименование	Значение
Выходной сигнал	4...20 мА, 2-проводная схема «токовая петля»
Основная приведенная погрешность	0,25 или 0,5 % ВПИ
Диапазон рабочих температур измеряемой среды	–40…+100 °С
Напряжение питания	12…36 В постоянного тока (номинальное 24 В)
Сопротивление нагрузки	0…1,0 кОм (в зависимости от напряжения питания)
Максимальный потребляемый ток	не более 3,4 мА
Устойчивость к механическим воздействиям	группа исполнения V3 по ГОСТ Р 52931
Защита от подачи напряжения питания обратной полярности	есть
Степень защиты корпуса	IP65
Устойчивость к климатическим воздействиям	УХЛ3.1
Устойчивость к механическим воздействиям	группа исполнения V3 по ГОСТ Р 52931
Уровень излучения радиопомех	класс Б по ГОСТ Р 51318.22
Диапазон рабочих температур измеряемой среды	–40…+100 °С
Диапазон рабочих температур окружающего воздуха	–40…+80 °С
Атмосферное давление рабочее	66...106,7 кПа
Среднее время наработки на отказ	не менее 500 000 ч
Средний срок службы	12 лет
Межповерочный интервал	5 лет / 4 года
Методика поверки	КУВФ.406230.100 МП1
Вес без упаковки / в упаковке	2,5 кг / 3,0 кг
Штуцер для подключения давления	М20×1,5, ГОСТ 2405 G 1/2 B DIN EN 837 G 1/4 E DIN 3852 G 1/2 «торцевая мембрана»
Тип электрического соединителя	кабельный ввод М20×1,5 в полевой корпус
Габаритные размеры	(118×154×114) ± 1 мм
Перегрузочная способность	не менее 200 % от ВПИ
Предельное давление перегрузки	не менее 400 % от ВПИ

Габаритные размеры

Версия: 2019-04-23-КВА

Артикул	Тип	Присоединение	Верхний предел измерений, МПА	Класс точности	Срок поставки	Стоимость
ДА ДВ ДИВ ДИ	M20x1,5 G1/2 торцевая мембрана G1/2 манометрический G1/4	0,03 0,04 0,1 0,25 0,3 0,5 0,6 0,8 1 2,4 2,5 4	0,25 0,5
