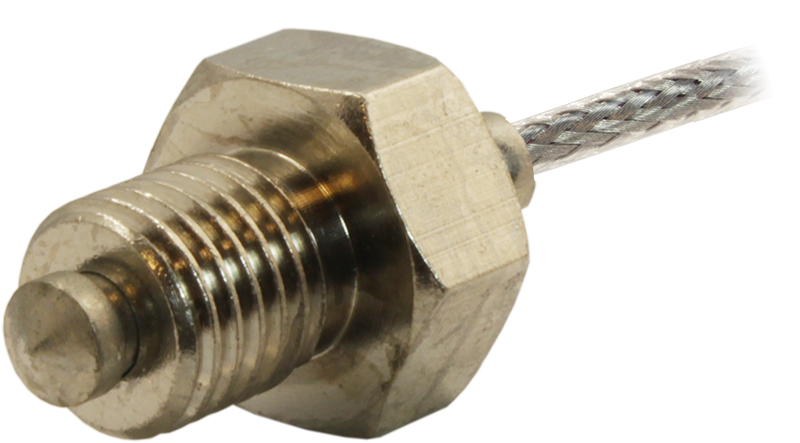

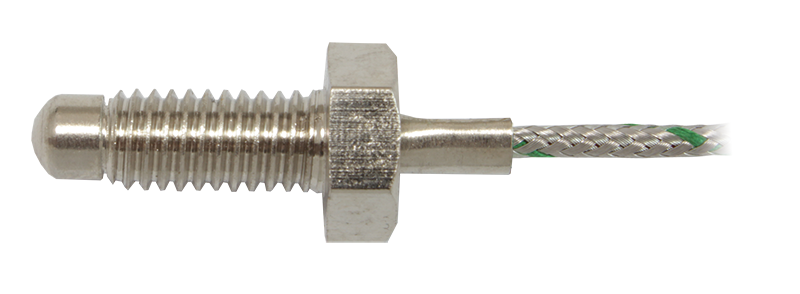

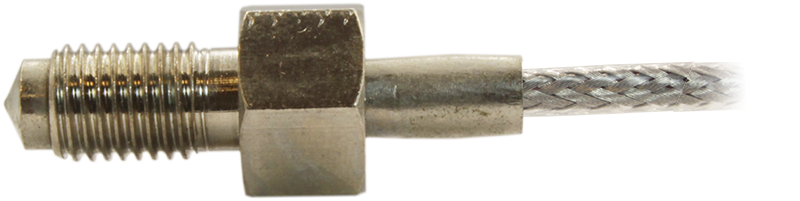

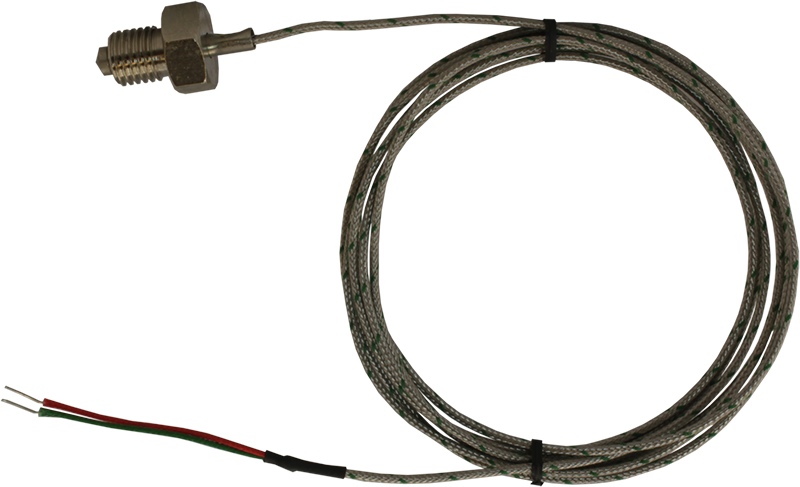

Термопара ТП-А-4101

Термопара предназначена для измерения температуры твердых тел (нагревательных плит, корпусов, поверхностей и т.д.) в различных технологических процессах

Номинальная статическая характеристика: ХА (К), ХК (L), ЖК (J) – стандарт, НН (N), ХКн (E), МКн (Т) – по заказу
Диапазон измеряемых температур: −40...+400°С
Класс допуска: 2
Длина монтажной части: 15 мм, 22 мм
Диаметр монтажной части: 4,7...6 мм
Присоединение: подвижный штуцер G⅛", G¼", G½", М6×1, М6×1,5 (1/4"UNC), М8×0,5, М8×1, М10×1,5, М12×1,5
Длина кабельного вывода: 2000 мм – стандарт, до 50 000 мм – по заказу
Тип спая: неизолированный, изолированный
Материал корпуса датчика: нержавеющая сталь, никелированная латунь

Обратите внимание! Цены и сроки изготовления всех модификаций, не представленных к заказу через сайт, но присутствующих в описании прибора, вы можете узнать у наших менеджеров по телефону +7-911-927-32-74 или электронной почте 327@kipspb.ru

В закладки

от 488 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (14)
Все модификации ()
Отзывы (0)

Термопара предназначена для измерения температуры твердых тел (нагревательных плит, корпусов, поверхностей и т.д.) в различных технологических процессах.
Прежнее название термопары ТП-А-4101: ТП-А-2488-2
Принцип действия и конструкция: Термопара представляет собой два термоэлектрода из различных металлов, спаянных между собой. При помещении одного спая (рабочего) в измеряемую среду вследствие разницы температур спаев по термоэлектродам протекает ЭДС, прямо пропорциональная разности этих температур.
Кабельный вывод обеспечивает удобство и быстроту монтажа, но ограничивает верхний предел измеряемых температур до +400°С.
Внимание! Максимальная температура места перехода «арматура-кабельный вывод» не более +300°С.

Особенности:

Подвижный штуцер со стандартной резьбой G⅛", G¼", G½", М6×1, М6×1,5 (1/4"UNC), М8×0,5, М8×1, М10×1,5 или М12×1,5 позволяет легко монтировать термопару в стандартное резьбовое отверстие в объекте измерения температуры, а также использовать стандартные и широко распространенные футорки (например, VTR.581.N) для перехода на остальные размеры резьбы
Термопара ТП-А-4101-4,7-М6×1 (с резьбой М6×1) является аналогом дТП644

Монтаж:Для соединения термопар с измерительными приборами используются компенсационные провода, например:

– ПТН-А;
– ПТНн-А;
– ПТНт-А;
– ПТНГт-А;
– ПТНЭ-А;
– ПТНГЭ-А;
– ПТНГЭк-А;

– ПТНЭк-А.

При подключении проводов необходимо соблюдать полярность

Полярность	ХА(К)	ХК (L)	ЖК (J)	НН (N)	ХКн (E)	МКн (Т)
«+»	красная жила (хромель)	красная жила (хромель)	красная жила (железо)	красная жила (нихросил)	красная жила (хромель)	красная жила (медь)
«−»	зеленая/черная жила (алюмель)	оранжевая жила (копель)	синяя жила (константан)	белая жила (нисил)	черная жила (константан)	коричневая жила (константан)

Показатели надежности и условия эксплуатации:– вероятность безотказной работы — не менее 0,95 за 16 000 ч;
– средний срок службы — не менее 4 лет;
– гарантийный срок эксплуатации — 2 года.
Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008 — группа N2.
Рабочие условия эксплуатации места перехода «арматура-кабельный вывод»:
– помещения с нерегулируемыми климатическими условиями и (или) навесы;
– относительная влажность не более 95% при +35°С и более низких температурах без конденсации влаги;
– атмосферное давление от 84 до 106,7 кПа.

Технические характеристики:

Параметр	Значение
Номинальная статическая характеристика	ХА (К), ХК (L), ЖК (J) – стандарт НН (N), ХКн (E), МКн (Т) – по заказу
Диапазон измеряемых температур	−40...+400°С
Условное давление	2,0 МПа
Класс допуска датчика	2
Допустимое отклонение	±3°С
Длина монтажной части (L)	15 мм, 22 мм
Диаметр монтажной части (D)	4,7...6 мм
Присоединение	подвижный штуцер G⅛", G¼", G½", М6×1, М6×1,5 (1/4"UNC), М8×0,5, М8×1, М10×1,5, М12×1,5
Длина кабельного вывода (l)	2000 мм – стандарт до 50 000 мм – по заказу погрешность длины кабельного вывода ±3%
Тип спая	неизолированный, изолированный
Тепловая инерция	≤ 10 с (для неизолированного) ≤ 20 с (для изолированного)
Материал корпуса датчика	никелированная латунь нержавеющая сталь
Провод	ПТНЭ-А, одножильный
Сечение провода	2×0,1 мм²
Наружные размеры провода	2×2,5 мм
Степень защиты	IP54

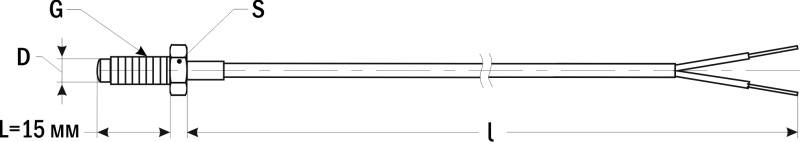

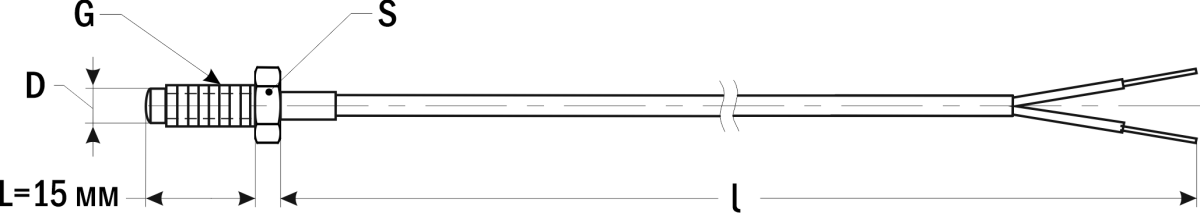

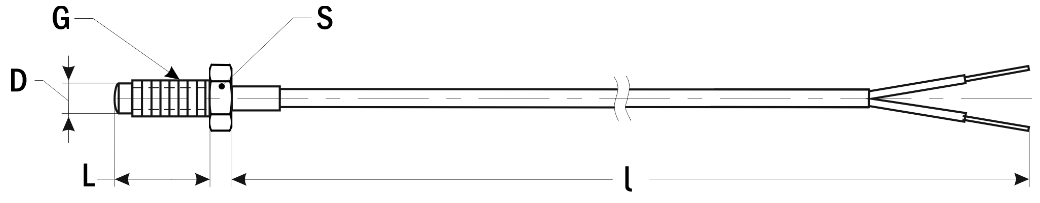

Габаритные размеры

Присоединение (G)	Размер под ключ (S)
G⅛"	14
G¼"	17
G½"	24
М6×1	10
М6×1,5	10
М8×0,5	12
М8×1	12
М10×1,5	14
М12×1,5	17

Предельные допустимые отклонения согласно ГОСТ Р 8.585-2001 (справочная таблица):

Класс допуска	1		2
Тип	Диапазон измерения	Допустимые отклонения	Диапазон измерения	Допустимые отклонения
ХА (К)	−40...+375°С	±1,5°С	−40...+333°С	±2,5°С
ХА (К)	+375...+1000°С	±0,004Т	+333...+1300°С	±0,0075Т
ХК (L)	–	–	−40...+360°С	±2,5°С
ХК (L)	–	–	+360...+800°С	±(0,7°С+0,005T)
ЖК (J)	−40...+375°С	±1,5°С	−40...+333°С	±2,5°С
ЖК (J)	+375...+750°С	±0,004Т	+333...+900°С	±0,0075Т
НН (N)	−40...+375°С	±1,5°С	−40...+333°С	±2,5°С
НН (N)	+375...+1000°С	±0,004Т	+333...+1300°С	±0,0075Т
ХКн (E)	−40...+375°С	±1,5°С	−40...+333°С	±2,5°С
ХКн (E)	+375...+800°С	±0,004Т	+333...+990°С	±0,0075Т
МКн (Т)	−40...+125°С	±0,5°С	−40...+135°С	±1,0°С
МКн (Т)	+125...+350°С	±0,004Т	+135...+350°С	±0,0075Т
ПП (S)	0...+1100°С	±1,0°С	0...+600°С	±1,5°С
ПП (S)	+1100...+1600°С	±(1,0+0,003(Т−1100))	+600...+1600°С	±0,0025Т

Диапазон измеряемых температур зависит от конструктивного исполнения датчика и материала защитной арматуры.
Т — абсолютное значение температуры измеряемой среды, °С.

Версия: 2023-06-09-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Декларация о соответствии	23.05.2016	0.77 Мб

Артикул	Длина монтажной части, мм	Градуировка	Изоляция спая	Материал корпуса	Штуцер	Срок поставки	Стоимость
15 22	ХА ХК ЖК	изолир. неизолир.	нерж. сталь никелированная латунь	G1/8" подвиж. G1/4" подвиж. G1/2" подвиж. М6х1 подвиж. М6х1,5 (1/4"UNC) подвиж. М8Х0,5 подвиж. М8Х1,5 подвиж. М10Х1,5 подвиж. М12х1,5 подвиж.

Артикул	Длина монтажной части, мм	Градуировка	Изоляция спая	Материал корпуса	Штуцер	Срок поставки	Стоимость

Артикул	Свойства					Срок поставки	Стоимость

Артикул	Свойства					Срок поставки	Стоимость

Артикул	Длина монтажной части, мм	Градуировка	Изоляция спая	Материал корпуса	Штуцер	Срок поставки	Стоимость
O44442	15	ХА	изолир.	никелированная латунь	G1/8" подвиж.	Со склада	750 руб. – +
O44443	15	ХА	изолир.	никелированная латунь	G1/4" подвиж.	Со склада	675 руб. – +
O44444	15	ХА	изолир.	никелированная латунь	G1/2" подвиж.	Со склада	1050 руб. – +
O44447	15	ХА	изолир.	никелированная латунь	М6х1 подвиж.	Со склада	488 руб. – +
O44455	15	ХА	изолир.	никелированная латунь	М6х1,5 (1/4"UNC) подвиж.	Со склада	488 руб. – +
O44459	15	ХА	изолир.	никелированная латунь	М8Х0,5 подвиж.	Со склада	562 руб. – +
O44460	15	ХА	изолир.	никелированная латунь	М8Х1,5 подвиж.	Со склада	562 руб. – +
O44461	15	ХА	изолир.	никелированная латунь	М10Х1,5 подвиж.	Со склада	600 руб. – +
O44464	15	ХА	изолир.	никелированная латунь	М12х1,5 подвиж.	Со склада	675 руб. – +
O44457	15	ХА	неизолир.	никелированная латунь	М6х1,5 (1/4"UNC) подвиж.	Со склада	488 руб. – +
O44448	15	ХК	изолир.	никелированная латунь	М6х1 подвиж.	Со склада	488 руб. – +
O44449	15	ЖК	изолир.	никелированная латунь	М6х1 подвиж.	Со склада	488 руб. – +
O44454	15	ЖК	неизолир.	нерж. сталь	М6х1,5 (1/4"UNC) подвиж.	Со склада	488 руб. – +
O44463	22	ХА	неизолир.	нерж. сталь	М12х1,5 подвиж.	Со склада	499 руб. – +

Артикул	Длина монтажной части, мм	Градуировка	Изоляция спая	Материал корпуса	Штуцер	Срок поставки	Стоимость
O44442	15	ХА	изолир.	никелированная латунь	G1/8" подвиж.	Со склада	750 руб. – +
O44443	15	ХА	изолир.	никелированная латунь	G1/4" подвиж.	Со склада	675 руб. – +
O44444	15	ХА	изолир.	никелированная латунь	G1/2" подвиж.	Со склада	1050 руб. – +
O44447	15	ХА	изолир.	никелированная латунь	М6х1 подвиж.	Со склада	488 руб. – +
O44455	15	ХА	изолир.	никелированная латунь	М6х1,5 (1/4"UNC) подвиж.	Со склада	488 руб. – +
O44459	15	ХА	изолир.	никелированная латунь	М8Х0,5 подвиж.	Со склада	562 руб. – +
O44460	15	ХА	изолир.	никелированная латунь	М8Х1,5 подвиж.	Со склада	562 руб. – +
O44461	15	ХА	изолир.	никелированная латунь	М10Х1,5 подвиж.	Со склада	600 руб. – +
O44464	15	ХА	изолир.	никелированная латунь	М12х1,5 подвиж.	Со склада	675 руб. – +
O44445	15	ХА	неизолир.	нерж. сталь	М6х1 подвиж.	120 дней	488 руб. – +
O44453	15	ХА	неизолир.	нерж. сталь	М6х1,5 (1/4"UNC) подвиж.	120 дней	488 руб. – +
O44462	15	ХА	неизолир.	нерж. сталь	М12х1,5 подвиж.	120 дней	675 руб. – +
O44450	15	ХА	неизолир.	никелированная латунь	М6х1 подвиж.	120 дней	488 руб. – +
O44457	15	ХА	неизолир.	никелированная латунь	М6х1,5 (1/4"UNC) подвиж.	Со склада	488 руб. – +
O44465	15	ХА	неизолир.	никелированная латунь	М12х1,5 подвиж.	120 дней	675 руб. – +
O44448	15	ХК	изолир.	никелированная латунь	М6х1 подвиж.	Со склада	488 руб. – +
O44451	15	ХК	неизолир.	никелированная латунь	М6х1 подвиж.	Снято с производства	488 руб. – +
O44449	15	ЖК	изолир.	никелированная латунь	М6х1 подвиж.	Со склада	488 руб. – +
O44456	15	ЖК	изолир.	никелированная латунь	М6х1,5 (1/4"UNC) подвиж.	120 дней	488 руб. – +
O44446	15	ЖК	неизолир.	нерж. сталь	М6х1 подвиж.	120 дней	488 руб. – +
O44454	15	ЖК	неизолир.	нерж. сталь	М6х1,5 (1/4"UNC) подвиж.	Со склада	488 руб. – +
O44452	15	ЖК	неизолир.	никелированная латунь	М6х1 подвиж.	120 дней	488 руб. – +
O44458	15	ЖК	неизолир.	никелированная латунь	М6х1,5 (1/4"UNC) подвиж.	120 дней	488 руб. – +
O44463	22	ХА	неизолир.	нерж. сталь	М12х1,5 подвиж.	Со склада	499 руб. – +
