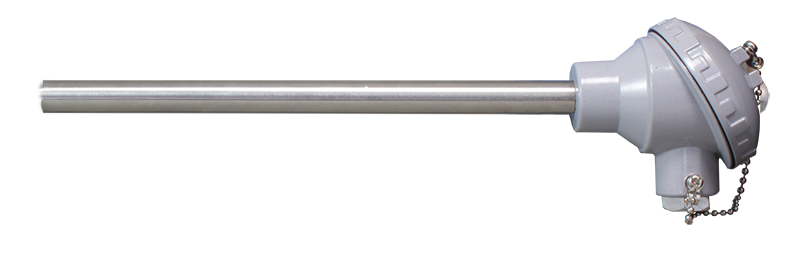

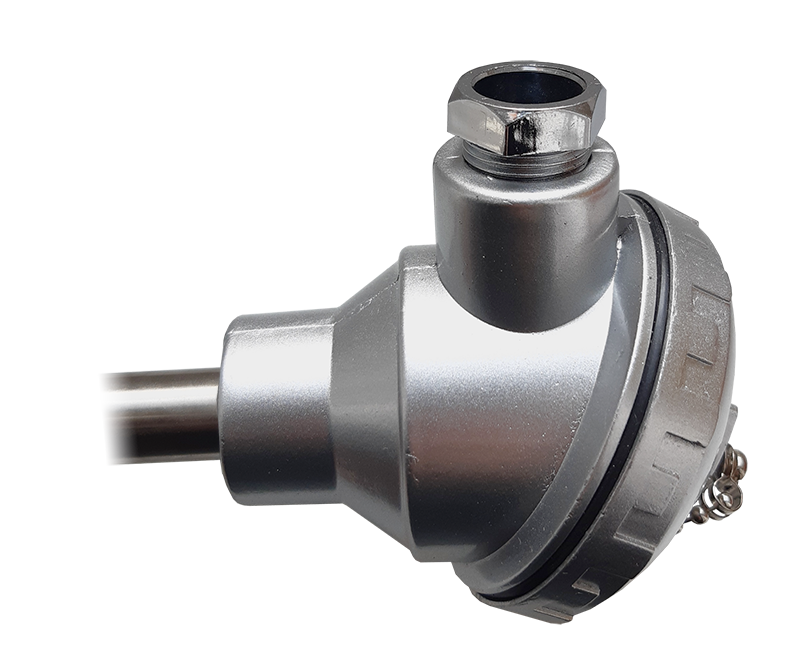

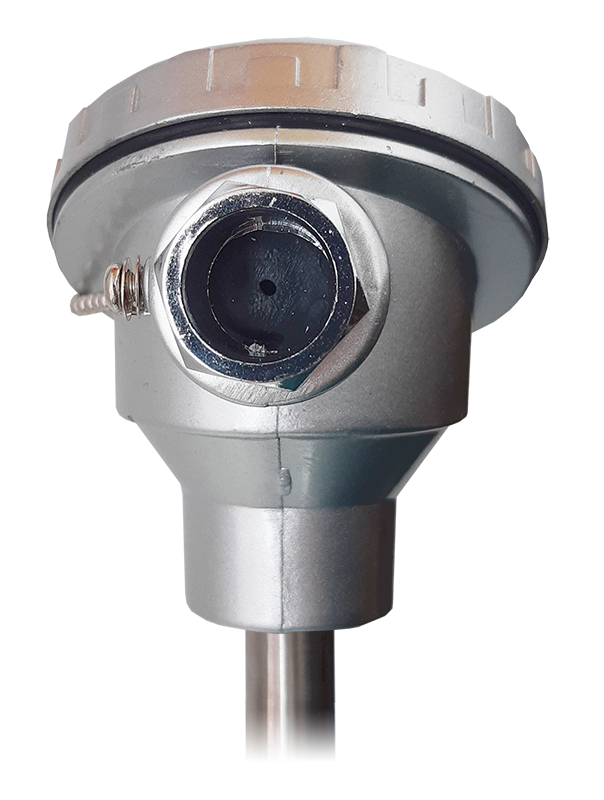

Термопара с коммутационной головкой ТП-А-6001

Термопара предназначена для измерения температуры жидких и газообразных сред, неагрессивных к материалу корпуса датчика

Номинальная статическая характеристика: ХА (К) – стандарт, ХК (L), ЖК (J), НН (N), ХКн (E), МКн (Т) – по заказу
Диапазон измеряемых температур: −40...+1100°С (для ХА(К))
Класс допуска: 1
Длина монтажной части: 500 мм, 800 мм, 1000 мм, 1250 мм – стандарт; 60мм, 80 мм, 100 мм, 120 мм, 160 мм, 180 мм, 200 мм, 250 мм, 320 мм, 400 мм, 630 мм, 1600 мм, 2000 мм – по заказу
Диаметр монтажной части: 16 мм
Тип спая: изолированный
Материал корпуса датчика: нержавеющая сталь 08Х18Н10
Исполнение коммутационной головки: металл

Обратите внимание! Цены и сроки изготовления всех модификаций, не представленных к заказу через сайт, но присутствующих в описании прибора, вы можете узнать у наших менеджеров по телефону +7-911-927-32-74 или электронной почте 327@kipspb.ru

В закладки

от 4 521 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (4)
Все модификации ()
Отзывы (0)

Прежнее название термопары ТП-А-6001: ТП-А-2388-05

Принцип действия и конструкция: Термопара представляет собой два термоэлектрода из различных металлов, спаянных между собой. При помещении одного спая (рабочего) в измеряемую среду вследствие разницы температур спаев по термоэлектродам протекает ЭДС, прямо пропорциональная разности этих температур.

Внимание! Максимальная температура места перехода «арматура-кабельный вывод» не более +500°С. Особенности:

Термопара используется для контроля температуры в муфельных печах, котельных установках, различных печах обжига, термообработки, плавки и др.
Цепочка, соединяющая крышку с коммутационной головкой, предотвращает потерю крышки
Термопара является неполным аналогом дТП025, ТХА/ТХК-2088, ТХА/ТХК-2388, ТХА/ТХК-0193

Монтаж:Для соединения термопар с измерительными приборами используются компенсационные провода (поставляются отдельно), например:

– ПТН-А;
– ПТНн-А;
– ПТНт-А;
– ПТНГт-А;
– ПТНЭ-А;
– ПТНГЭ-А;

– ПТНЭк-А;
– ПТНГЭк-А.

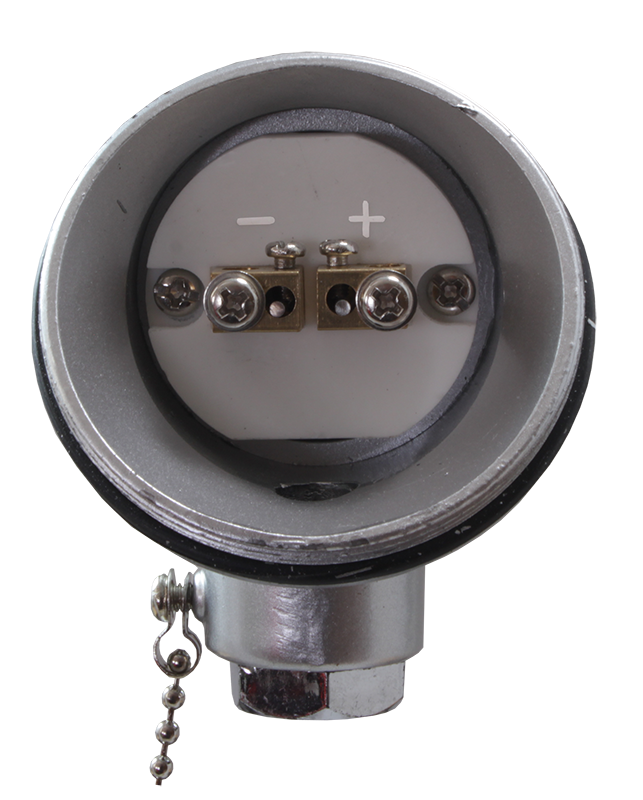

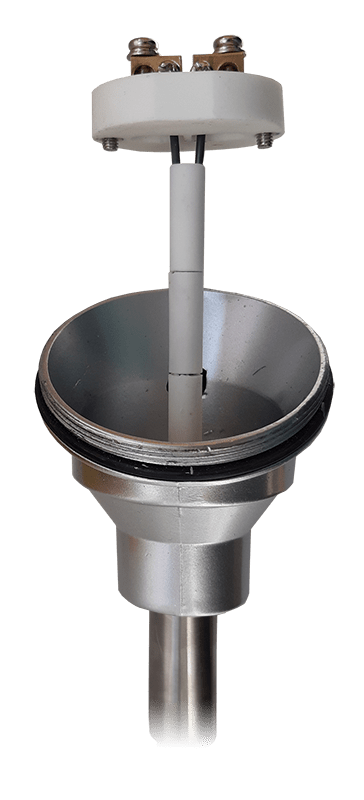

Для подключения термопары необходимо пропустить провод через гермоввод, открутить винтовую крышку коммутационной головки и подключить провод с соблюдением полярности (см. фото коммутационной головки без крышки)

Полярность	ХА(К)	ХК (L)	ЖК (J)	НН (N)	ХКн (E)	МКн (Т)
«+»	красная жила (хромель)	красная жила (хромель)	красная жила (железо)	красная жила (нихросил)	красная жила (хромель)	красная жила (медь)
«−»	зеленая жила (алюмель)	оранжевая жила (копель)	синяя жила (константан)	белая жила (нисил)	черная жила (константан)	коричневая жила (константан)

Показатели надежности и условия эксплуатации:– вероятность безотказной работы — не менее 0,95 за 16 000 ч;
– средний срок службы — не менее 4 лет;
– гарантийный срок эксплуатации — 2 года.
Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008 — группа V2.
Рабочие условия эксплуатации коммутационной головки:
– помещения с нерегулируемыми климатическими условиями и (или) навесы;
– относительная влажность не более 95% при +35°С и более низких температурах без конденсации влаги;
– атмосферное давление от 84 до 106,7 кПа.

Технические характеристики:

Параметр	Значение
Номинальная статическая характеристика	ХА (К) – стандарт ХК (L), ЖК (J), НН (N), ХКн (E), МКн (Т) – по заказу
Диапазон измеряемых температур	−40...+1100°С (для ХА(К))
Условное давление	2,5 МПа
Класс допуска датчика	1
Допустимое отклонение	±2°С
Длина монтажной части (L)	500 мм, 800 мм, 1000 мм, 1250 мм – стандарт 60 мм, 80 мм, 100 мм, 120 мм, 160 мм, 180 мм, 200 мм, 250 мм, 320 мм, 400 мм, 630 мм, 1600 мм, 2000 мм – по заказу
Диаметр монтажной части (D)	16 мм
Диаметр термоэлектрода (d)	2 мм
Тип спая	изолированный
Тепловая инерция	≤ 20 с
Исполнение коммутационной головки	металл
Материал коммутационной головки	силумин
Материал корпуса датчика	нержавеющая сталь 08Х18Н10
Степень защиты	IP65

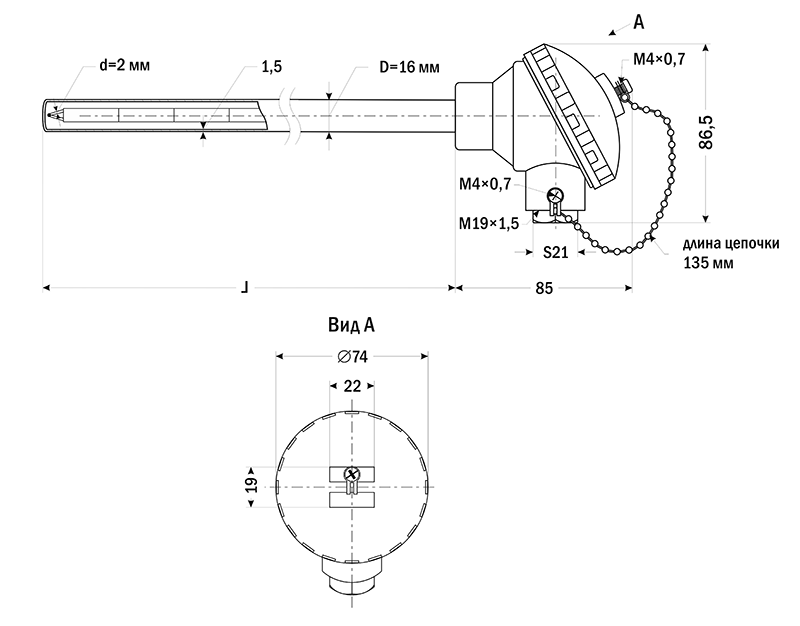

Габаритные размеры

Предельные допустимые отклонения согласно ГОСТ Р 8.585-2001 (справочная таблица):

Класс допуска	1		2
Тип	Диапазон измерения	Допустимые отклонения	Диапазон измерения	Допустимые отклонения
ХА (К)	−40...+375°С	±1,5°С	−40...+333°С	±2,5°С
ХА (К)	+375...+1000°С	±0,004Т	+333...+1300°С	±0,0075Т
ХК (L)	–	–	−40...+360°С	±2,5°С
ХК (L)	–	–	+360...+800°С	±(0,7°С+0,005T)
ЖК (J)	−40...+375°С	±1,5°С	−40...+333°С	±2,5°С
ЖК (J)	+375...+750°С	±0,004Т	+333...+900°С	±0,0075Т
НН (N)	−40...+375°С	±1,5°С	−40...+333°С	±2,5°С
НН (N)	+375...+1000°С	±0,004Т	+333...+1300°С	±0,0075Т
ХКн (E)	−40...+375°С	±1,5°С	−40...+333°С	±2,5°С
ХКн (E)	+375...+800°С	±0,004Т	+333...+990°С	±0,0075Т
МКн (Т)	−40...+125°С	±0,5°С	−40...+135°С	±1,0°С
МКн (Т)	+125...+350°С	±0,004Т	+135...+350°С	±0,0075Т
ПП (S)	0...+1100°С	±1,0°С	0...+600°С	±1,5°С
ПП (S)	+1100...+1600°С	±(1,0+0,003(Т−1100))	+600...+1600°С	±0,0025Т

Диапазон измеряемых температур зависит от конструктивного исполнения датчика и материала защитной арматуры.
Т — абсолютное значение температуры измеряемой среды, °С.

Версия: 2022-02-05-ЛВС

Артикул	Длина, мм	Срок поставки	Стоимость
500 800 1000 1250

Артикул	Модель	Длина, мм	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Модель	Длина, мм	Срок поставки	Стоимость
G12468	ТП-А-6001-16-500-ХА	500	Со склада	4521 руб. – +
G12469	ТП-А-6001-16-800-ХА	800	Со склада	5343 руб. – +
G12470	ТП-А-6001-16-1000-ХА	1000	Со склада	5754 руб. – +
G12471	ТП-А-6001-16-1250-ХА	1250	Со склада	6165 руб. – +

Артикул	Модель	Длина, мм	Срок поставки	Стоимость
G12468	ТП-А-6001-16-500-ХА	500	Со склада	4521 руб. – +
G12469	ТП-А-6001-16-800-ХА	800	Со склада	5343 руб. – +
G12470	ТП-А-6001-16-1000-ХА	1000	Со склада	5754 руб. – +
G12471	ТП-А-6001-16-1250-ХА	1250	Со склада	6165 руб. – +
