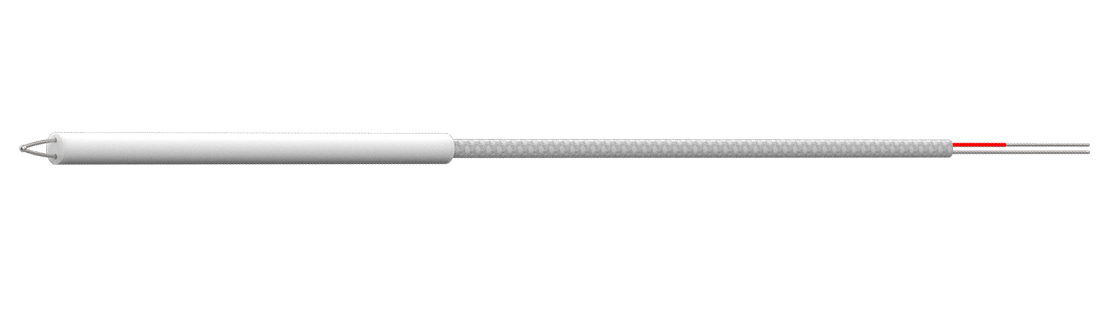

Термопара предназначена для измерения температуры поверхностей при помощи закладных деталей в окислительных и нейтральных газовых средах, не содержащих веществ, вступающих во взаимодействие с материалом термопар и влажностью не более 80%
Принцип действия и конструкция: Термопара представляет собой два термоэлектрода из различных металлов, спаянных между собой. При помещении одного спая (рабочего) в измеряемую среду вследствие разницы температур спаев по термоэлектродам протекает ЭДС, прямо пропорциональная разности этих температур.
Особенности:
- С открытым «горячим» спаем
- Бюджетные и малогабаритные
- Имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе
Монтаж:Для соединения термопар с измерительными приборами используются компенсационные провода, например:
При подключении проводов необходимо соблюдать полярность
Полярность | ХА(К) | ХК (L)
| ЖК (J)
| НН (N)
| ХКн (E)
| МКн (Т)
|
«+» | красная жила
(хромель) | красная жила
(хромель)
| красная жила
(железо)
| красная жила
(нихросил)
| красная жила
(хромель)
| красная жила
(медь)
|
«−» | зеленая жила
(алюмель) | оранжевая жила
(копель)
| синяя жила
(константан)
| белая жила
(нисил)
| черная жила
(константан)
| коричневая жила
(константан) |
Показатели надежности и условия эксплуатации:– вероятность безотказной работы — не менее 0,95 за 16 000 ч;
– средний срок службы — не менее 4 лет;
– гарантийный срок эксплуатации — 2 года.
Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008 — группа N2.
Рабочие условия эксплуатации места перехода «арматура-кабельный вывод»:
– помещения с нерегулируемыми климатическими условиями и (или) навесы;
– относительная влажность не более 95% при +35°С и более низких температурах без конденсации влаги;
– атмосферное давление от 84 до 106,7 кПа.
Технические характеристики:
Параметр | Значение |
Номинальная статическая характеристика | ХА (К)
|
Диапазон измеряемых температур | −40...+1100°С
|
Класс допуска датчика
| 2
|
Допустимое отклонение
| ±2,5°С
|
Длина термопары (L) | 300...20 000 мм или до 3000 мм |
Диаметр термоэлектрода | 0,5 мм, 0,7 мм, 1,2 мм |
Тип изоляции
| Трубка МКРц, бусы МКРц |
Тепловая инерция
| ≤ 3 с
|

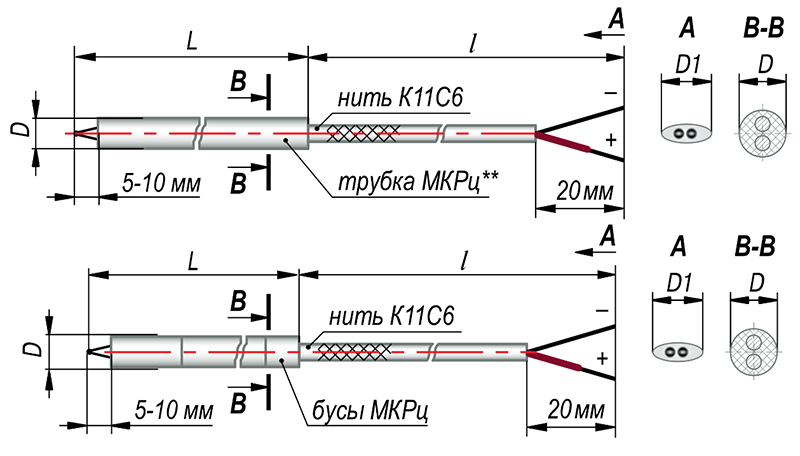

Габаритные размеры:
Конструктивное исполнение | Диаметр термоэлектрода, мм
| D, мм
| D1,
мм | Тип изоляции
| Длина
термопары
L*, мм
| Длина кабельного вывода l*, мм
|
| 0,5
| 4,63
| 2,6 | Трубка
МКРц/
К11С6 | до 3000
(кратно 10 мм) | 200...20 000
(кратно 100 мм)
|
0,7
| 7,0 | 2,9 |
1,2
| 7,0 | 4,5
| Бусы МКРц/
К11С6 | 300...20 000
(кратно 10 мм) | 200** |
* Длина термопары L и длина кабельного вывода l выбираются при заказе.
** ДТПХ031 с длиной керамической части от 3 метров изготавливается только с кабельным выводом длиной 0,2 м. Для наращивания линии связи рекомендуется использовать термопарные кабели ДКТХ, СФКЭ и др., а также вилки и розетки термопарных разъемов
Предельные допустимые отклонения согласно ГОСТ Р 8.585-2001 (справочная таблица):
Класс допуска | 2
|
Тип | Диапазон измерения | Допустимые
отклонения |
ХА (К)
| −40...+333°С
| ±2,5°С
|
+333...+1300°С
| ±0,0075Т
|
Диапазон измеряемых температур зависит от конструктивного исполнения датчика и материала защитной арматуры.
Т — абсолютное значение температуры измеряемой среды, °С.
Версия: 2023-07-21-ЛВС
