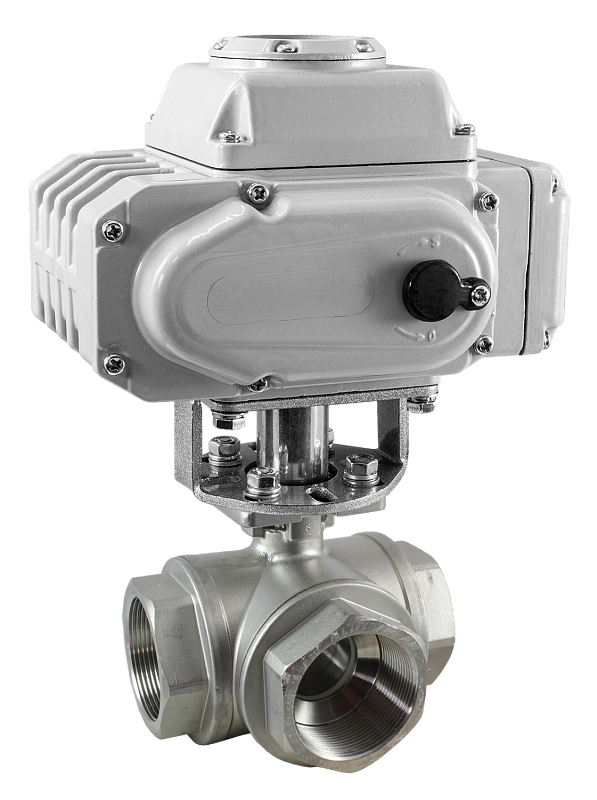

Кран шаровой трехходовой КПР-Т3-Т (T-тип) с электроприводом ЭПР7

Кран шаровой трехходовой с электроприводом для управления потоком рабочей среды в трубопроводе

Тип: универсальный (Т-тип)
Рабочая среда: пар, вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус
Температура рабочей среды: −20...+150°С
Рабочее давление: 0,0…6,9 МПа (0,0…1,6 МПа — для пара)
Диаметр условного прохода: 15...50 мм
Материал корпуса: нержавеющая сталь
Материал уплотнения: PTFE
Присоединение: резьбовое G½"...G2"

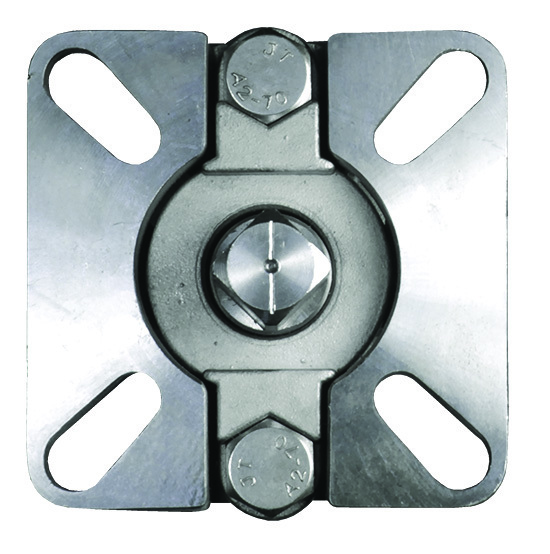

Стандарт присоединения крана к приводу – ISO5211
Модель электропривода: ЭПР7
Питание электропривода: ~220 В, =24 В

В закладки

от 24 492 руб. Наличие: Со склада (комплектация 1..72 часа) Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (12)
Все модификации ()
Отзывы (0)

Кран шаровой трехходовой КПР-Т3-Т с электроприводом ЭПР7 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:

Универсальный тип (T-тип) позволяет использовать кран и как переключающий, и как смесительный
Угол полного поворота: 90°
Долгий срок службы

Технические характеристики:

Параметр	Значение
Тип крана	Т (универсальный)
Рабочая среда	Пар, вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус
Материал	Корпуса: нержавеющая сталь Уплотнения: PTFE
Температура рабочей среды	−20...+150°C
Рабочее давление	0,0…6,9 МПа (0,0…1,6 МПа — для пара)
Диаметр условного прохода	15...50 мм
Присоединение крана	Резьбовое G½"...G2"
Стандарт присоединения крана к приводу	ISO5211
Модель электропривода	ЭПР7
Питание электропривода	~220 В, =24 В

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Посадочный размер, мм	Вес, г
КПР-Т3-Т-015/12-GSP	15	20	½"	9×9	480
КПР-Т3-Т-020/15-GSP	20	38	¾"	9×9	680
КПР-Т3-Т-025/18-GSP	25	69	1"	11×11	1030
КПР-Т3-Т-032/25-GSP	32	93	1¼"	11×11	1950
КПР-Т3-Т-040/32-GSP	40	144	1½"	14×14	3270
КПР-Т3-Т-050/38-GSP	50	229	2"	14×14	4320

Расшифровка обозначения на примере крана КПР-Т3-Т-025/18-XYZ:
КПР-Т3 – модель крана.
T – тип крана, универсальный.
025 – диаметр условного прохода.
18 – эффективный диаметр в мм.
X – присоединение: G – трубная резьба.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE.

Таблица выбора привода для крана КПР-Т3-Т

Схема работы

Переключающий кран		Смесительный кран
A. Вход В, С. Выходы		A. Выход В, С. Входы

Положение 1	Положение 2	Положение 1	Положение 2

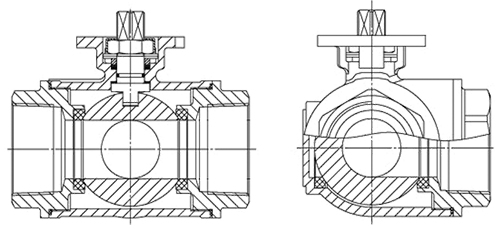

Габаритные размеры

1. Корпус крана. 2, 3, 5, 6. Уплотнения. 4. Прокладка. 7. Шток. 8. Гайка. 9. Шар.

Модель	Ду	Дэф, мм	G	Размеры, мм
Модель	Ду	Дэф, мм	G	A1	E×E	H	h	L	L1	L2	M×M	∅N	∅K
КПР-Т3-Т-015/12	15	12	½"	63,7	43×43	38	8,5	72	35	58	9×9	36 (F03)	42 (F04)
КПР-Т3-Т-020/15	20	15	¾"	69	43×43	41	9	81,7	40	62	9×9	36 (F03)	42 (F04)
КПР-Т3-Т-025/18	25	18	1"	83,4	48×48	49	12	89,3	44	69	11×11	42 (F04)	50 (F05)
КПР-Т3-Т-032/25	32	25	1¼"	100	48×48	56	11	127	62	94	11×11	42 (F04)	50 (F05)
КПР-Т3-Т-040/32	40	32	1½"	121,5	68×68	67	16	137,4	69	107	14×14	50 (F05)	70 (F07)
КПР-Т3-Т-050/38	50	35	2"	138	68×68	75	16	154	77	120	14×14	50 (F05)	70 (F07)

Версия: 2024-01-26-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	27.09.2024	1 Мб

Артикул	Диаметр условного прохода, мм	Питание электропривода	Модель электропривода ~220 В	Модель электропривода =24 В	Срок поставки	Стоимость
15 20 25 32 40 50	~220 В =24 В	ЭПР7-005 ЭПР7-010 ЭПР7-025 Нет	ЭПР7-005 ЭПР7-010 ЭПР7-025 Нет

Артикул	Диаметр условного прохода, мм	Питание электропривода	Модель электропривода ~220 В	Модель электропривода =24 В	Срок поставки	Стоимость

Артикул	Свойства				Срок поставки	Стоимость

Артикул	Свойства				Срок поставки	Стоимость

Артикул	Диаметр условного прохода, мм	Питание электропривода	Модель электропривода ~220 В	Модель электропривода =24 В	Срок поставки	Стоимость
O63065	15	~220 В	ЭПР7-005	Нет	Со склада (комплектация 1..72 часа)	24492 руб. – +
O63055	15	=24 В	Нет	ЭПР7-005	Со склада (комплектация 1..72 часа)	26586 руб. – +
O63066	20	~220 В	ЭПР7-005	Нет	Со склада (комплектация 1..72 часа)	25583 руб. – +
O63056	20	=24 В	Нет	ЭПР7-005	Со склада (комплектация 1..72 часа)	27677 руб. – +
O63067	25	~220 В	ЭПР7-005	Нет	Со склада (комплектация 1..72 часа)	27424 руб. – +
O63057	25	=24 В	Нет	ЭПР7-005	Со склада (комплектация 1..72 часа)	29518 руб. – +
O63059	25	=24 В	Нет	ЭПР7-010	Со склада (комплектация 1..72 часа)	35553 руб. – +
O63068	32	~220 В	ЭПР7-005	Нет	Со склада (комплектация 1..72 часа)	32198 руб. – +
O63058	32	=24 В	Нет	ЭПР7-005	Со склада (комплектация 1..72 часа)	34292 руб. – +
O63060	32	=24 В	Нет	ЭПР7-010	Со склада (комплектация 1..72 часа)	40327 руб. – +
O63061	40	=24 В	Нет	ЭПР7-010	Со склада (комплектация 1..72 часа)	45101 руб. – +
O63062	50	=24 В	Нет	ЭПР7-010	Со склада (комплектация 1..72 часа)	49601 руб. – +

Артикул	Диаметр условного прохода, мм	Питание электропривода	Модель электропривода ~220 В	Модель электропривода =24 В	Срок поставки	Стоимость
O63065	15	~220 В	ЭПР7-005	Нет	Со склада (комплектация 1..72 часа)	24492 руб. – +
O63055	15	=24 В	Нет	ЭПР7-005	Со склада (комплектация 1..72 часа)	26586 руб. – +
O63066	20	~220 В	ЭПР7-005	Нет	Со склада (комплектация 1..72 часа)	25583 руб. – +
O63056	20	=24 В	Нет	ЭПР7-005	Со склада (комплектация 1..72 часа)	27677 руб. – +
O63067	25	~220 В	ЭПР7-005	Нет	Со склада (комплектация 1..72 часа)	27424 руб. – +
O63069	25	~220 В	ЭПР7-010	Нет	120 дней	32910 руб. – +
O63057	25	=24 В	Нет	ЭПР7-005	Со склада (комплектация 1..72 часа)	29518 руб. – +
O63059	25	=24 В	Нет	ЭПР7-010	Со склада (комплектация 1..72 часа)	35553 руб. – +
O63068	32	~220 В	ЭПР7-005	Нет	Со склада (комплектация 1..72 часа)	32198 руб. – +
O63070	32	~220 В	ЭПР7-010	Нет	120 дней	37684 руб. – +
O63058	32	=24 В	Нет	ЭПР7-005	Со склада (комплектация 1..72 часа)	34292 руб. – +
O63060	32	=24 В	Нет	ЭПР7-010	Со склада (комплектация 1..72 часа)	40327 руб. – +
O63071	40	~220 В	ЭПР7-010	Нет	120 дней	42458 руб. – +
O63073	40	~220 В	ЭПР7-025	Нет	120 дней	54009 руб. – +
O63061	40	=24 В	Нет	ЭПР7-010	Со склада (комплектация 1..72 часа)	45101 руб. – +
O63063	40	=24 В	Нет	ЭПР7-025	120 дней	57806 руб. – +
O63072	50	~220 В	ЭПР7-010	Нет	120 дней	46958 руб. – +
O63074	50	~220 В	ЭПР7-025	Нет	120 дней	58509 руб. – +
O63062	50	=24 В	Нет	ЭПР7-010	Со склада (комплектация 1..72 часа)	49601 руб. – +
O63064	50	=24 В	Нет	ЭПР7-025	120 дней	62306 руб. – +
