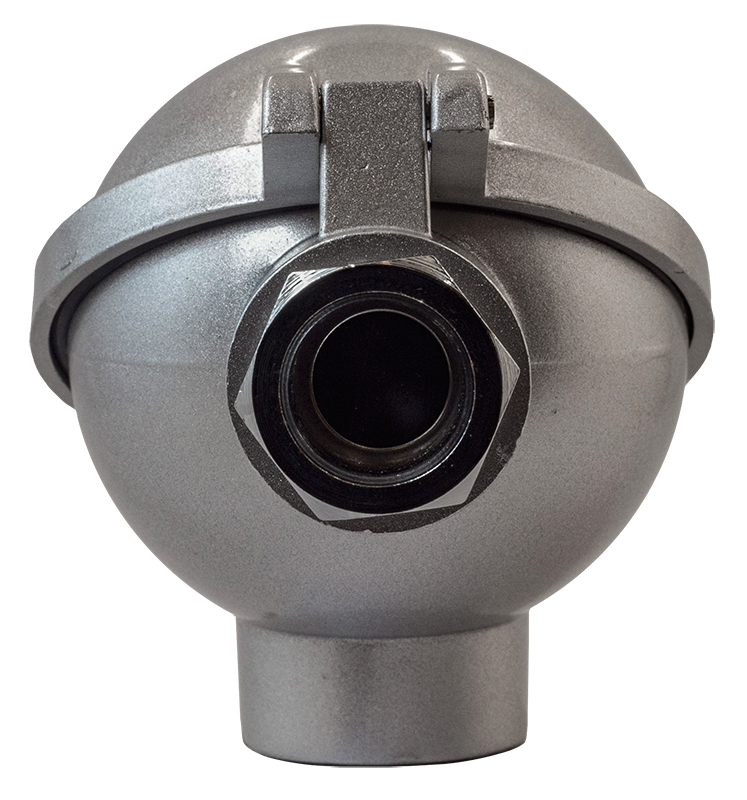

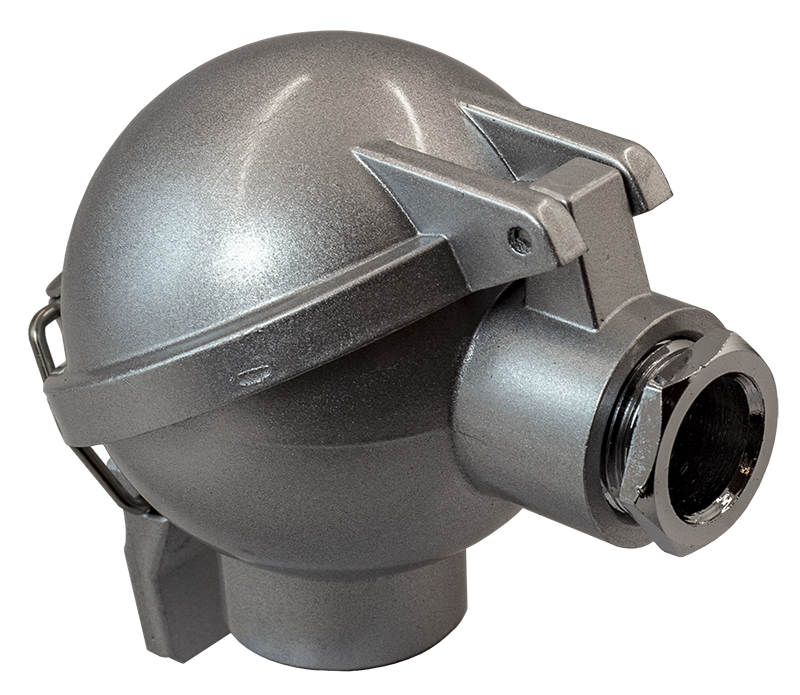

Коммутационная головка для термодатчиков ГДТ-42-33-АС
Головки коммутационные предназначены для производства и/или подключения датчиков температуры (термосопротивлений, термопар)
- Максимальный диаметр колодки: 42 мм
- Расстояние между крепежными отверстиями: 33 мм
- Количество крепежных отверстий: 4
- Присоединение защитной арматуры для датчика: резьба внутренняя G½" – стандарт; М10×1, М12×1, М16×1,5 – по заказу

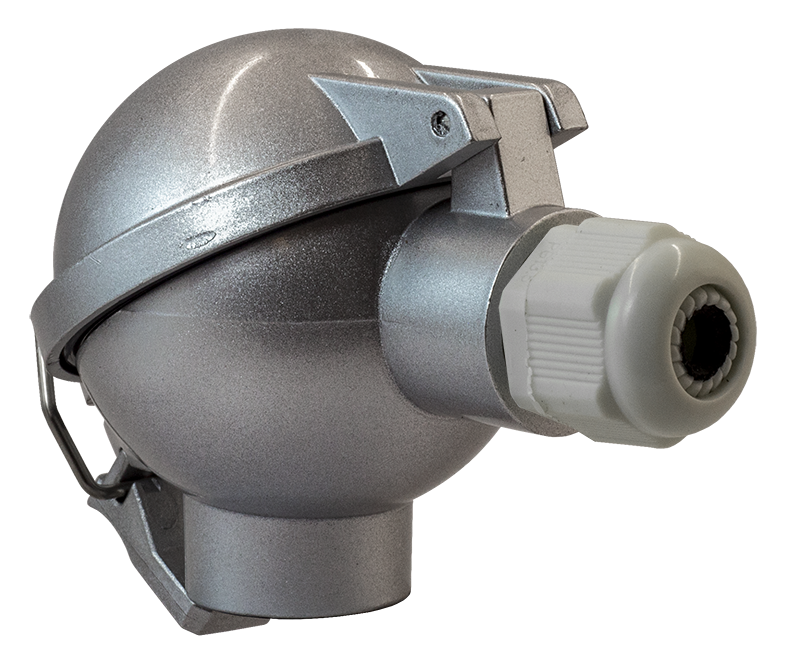

- Присоединение кабеля: кабельный ввод М20×1,5 – стандарт; G½" – по заказу
- Рабочая температура: −40...+100°C
- Материал корпуса: силумин
- Материал уплотнений: маслостойкая резина
- Cтепень пылевлагозащиты: IP65
Головки коммутационные предназначены для производства и/или подключения датчиков температуры (термосопротивлений, термопар).
Особенности:
Версия: 2022-02-15-ЛВС
Особенности:
-
Стандартная резьба G½" (или заказные М10×1, М12×1, М16×1,5) позволяет легко присоединить защитную арматуру для датчика к коммутационной головке, а также использовать стандартные и широко распространенные футорки (например, VTR.581.N) для перехода на остальные размеры резьбы
-
Головка совместима с клеммными колодками КТП-42-33-4, КТП-42-33-3-П (диаметр колодок 42 мм, расстояние между крепежными отверстиями 33 мм). Также может использоваться с прочими клеммными колодками подходящих размеров:
- диаметр, не превышающий 42 мм;
- расстояние между крепежными отверстиями 33 мм.
- расстояние между крепежными отверстиями 33 мм.
-

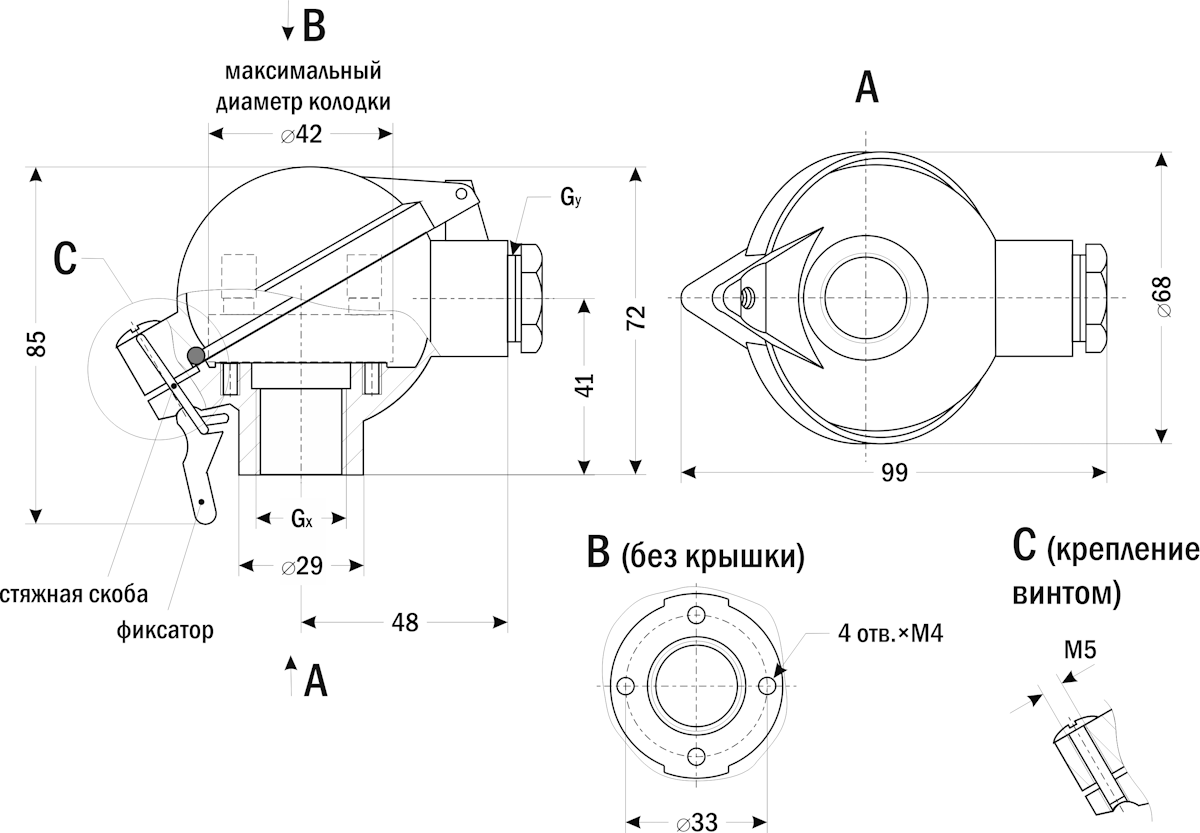

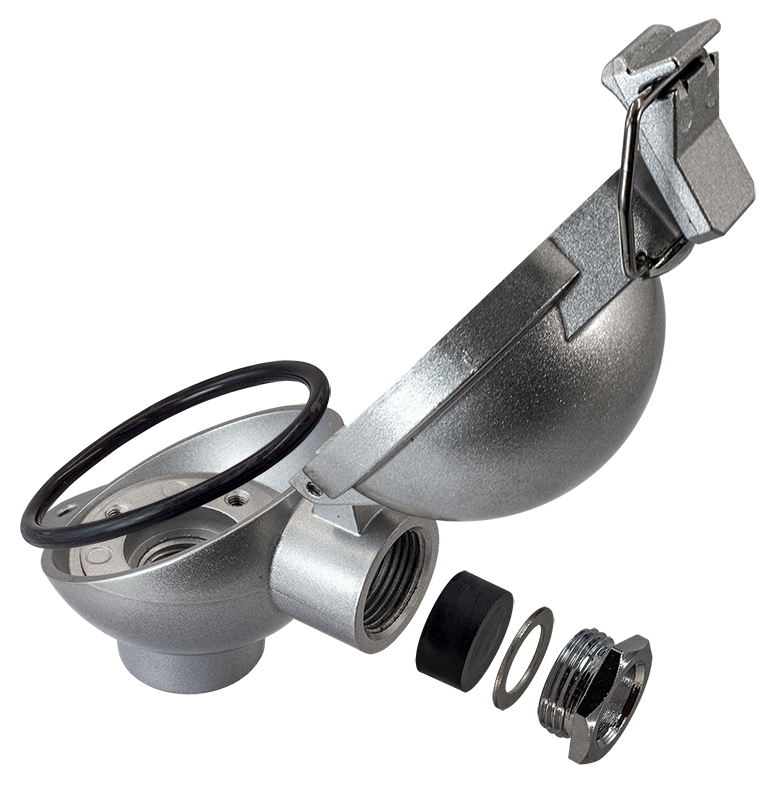

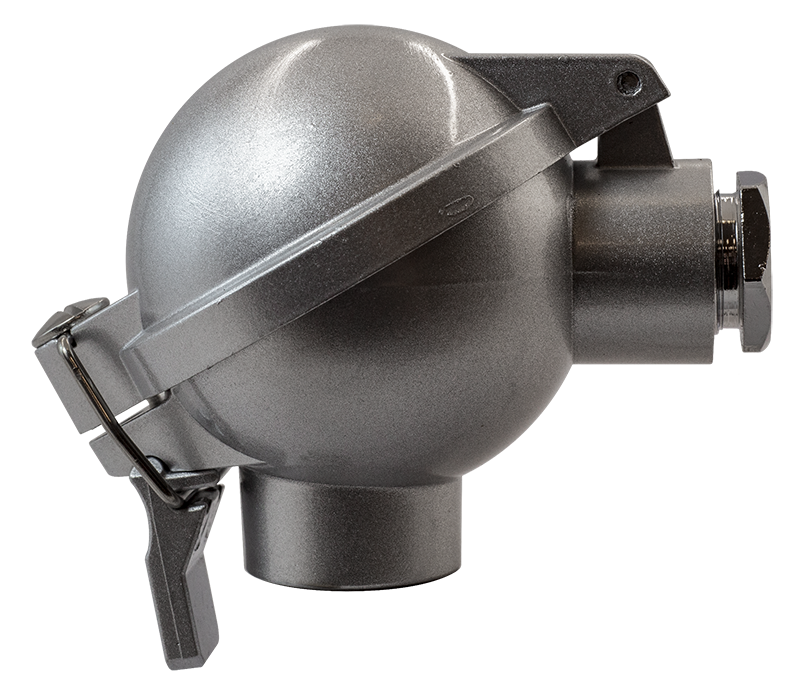

Стяжной замок позволяет легко и быстро открывать и закрывать крышку головки. Чтобы исключить случайное открытие узла коммутации можно зафиксировать крышку головки винтом М5 (не входит в комплект). Для этого нужно снять стяжную скобу и фиксатор (см. чертеж). Также это позволит уменьшить установочный габарит изделия
- Коммутационная головка с G1=М16×1,5 (по заказу) совместима с термопарой ТП-А-6001
Технические характеристики:
| Параметр | Значение |
| Максимальный диаметр колодки
| 42 мм
|
| Расстояние между крепежными отверстиями (D)
| 33 мм
|
| Количество крепежных отверстий
| 4 отверстия М4
|
| Присоединение защитной арматуры для датчика (Gx) | G½" – стандарт
М10×1, М12×1, М16×1,5 – по заказу |
| Присоединение кабеля (Gy) | М20×1,5 – стандарт
G½" – по заказу |
| Диаметр подключаемого кабеля | ≤ 9 мм
|
| Рабочая температура | −40...+100°C
|
| Фиксация крышки | стяжной замок
|
| Материал корпуса | силумин
|
| Материал уплотнений | маслостойкая резина
|
| Степень пылевлагозащиты | IP65
|
| Габаритные размеры | 85×68×99 мм
|
Монтаж:

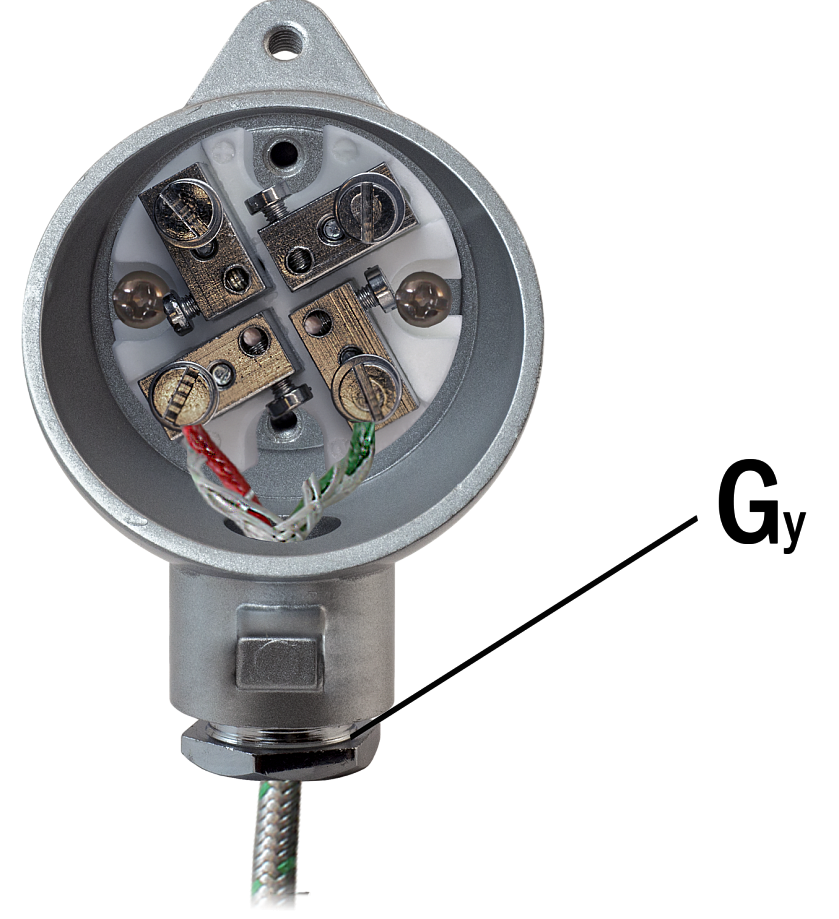

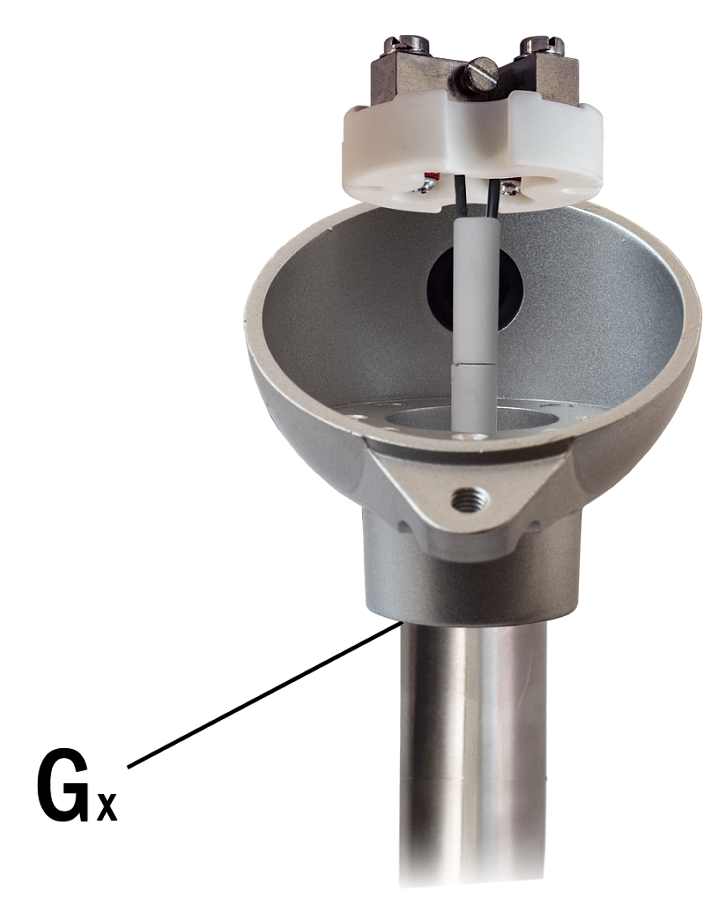

В коммутационную головку с помощью винтов М4 (не входят в комплект) монтируется клеммная колодка, к которой с одной стороны присоединяются контакты датчика температуры, с другой — контакты кабеля. Вывод датчика и присоединение защитной арматуры для него производится через отверстие с резьбой Gx (см. чертеж). Кабельный ввод — отверстие с резьбой Gy (см. чертеж).
| Габаритные размеры |
 |
| Номер позиции | Название позиции | Обозначение | Расшифровка |
| 1
| Внутренний диаметр головки
| 35
| 35 мм
|
| 42 | 42 мм
| ||
| ... |
| ||
| 2
| Расстояние между монтажными отверстиями
| 27 | 27 мм |
| 33/40 | 33 мм и 40 мм | ||
| ... |
| ||
|
3
|
Присоединение защитной арматуры для датчика
| 0
| G¼" |
| 2
| G½" | ||
| 3
| G¾" | ||
| 4
| G1"
| ||
| 5
| М10×1
| ||
| 6
| М12×1,5
| ||
| 7 | М16×1,5 | ||
| 8 | М20×1,5 | ||
| 9 | М24×1,5 | ||
| T | Зажим с винтом, отверстие
22,5 мм | ||
| 4
| Присоединение кабеля
| 1
| G⅜"
|
| 2
| G½
| ||
| 7
| М16×1,5
| ||
| 8 | М20×1,5 | ||
| П | PG16 | ||
| 5
| Материал корпуса
| A
| Алюминий (силумин)
|
| H
| Нейлон
| ||
| 6
| Фиксация крышки
| В
| Винты
|
| Р
| Резьба
| ||
| С
| Стяжной замок
| ||
| 7
| Искрозащита
| Пусто
| Без искрозащиты
|
| И
| Есть искрозащита
| ||
