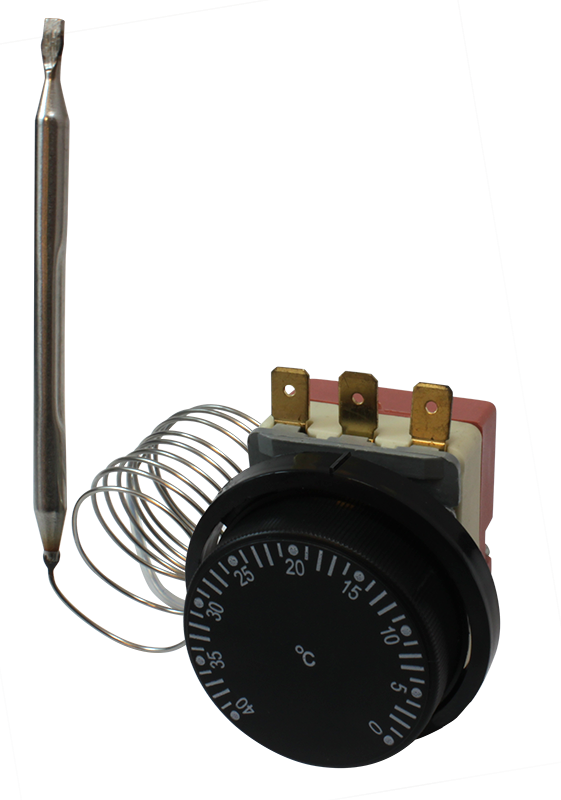

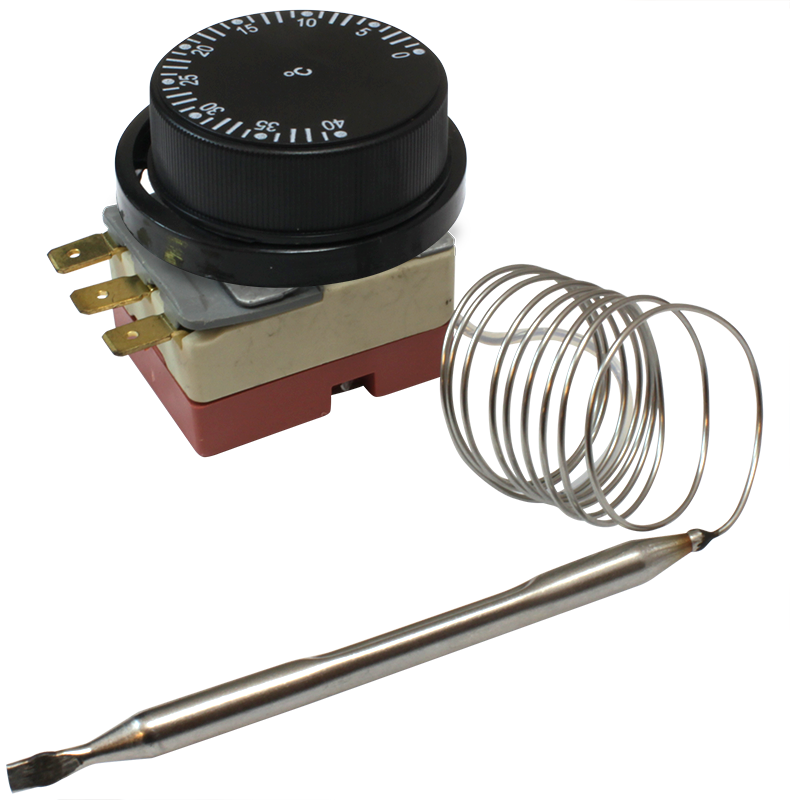

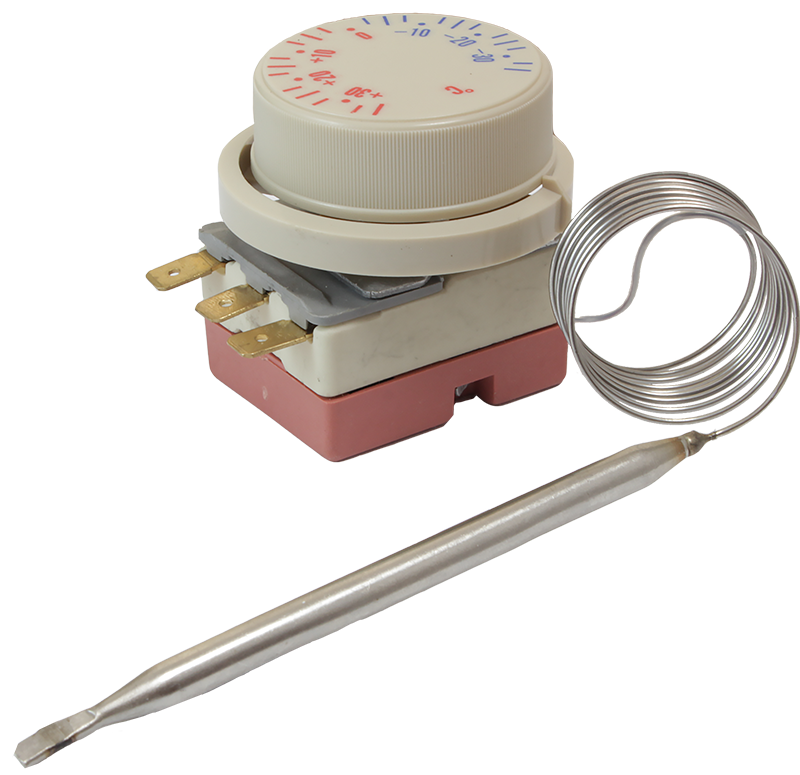

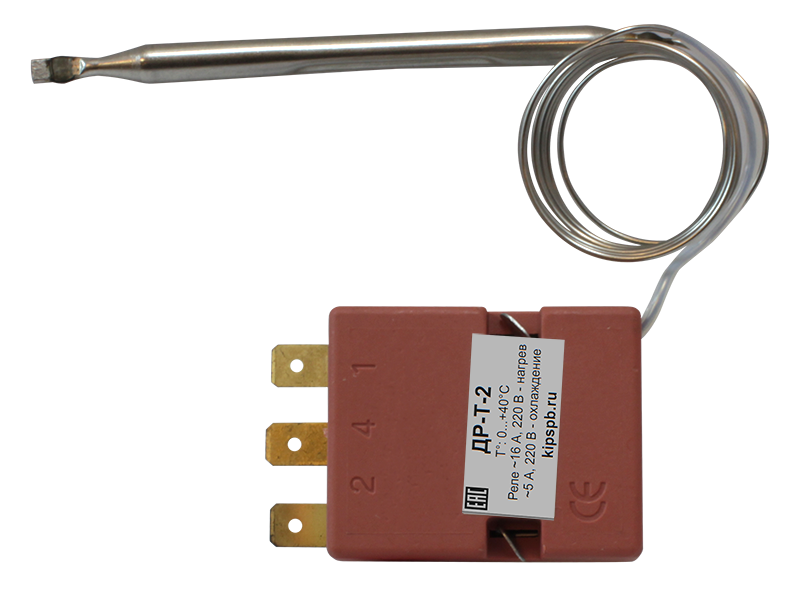

Термостат ДР-Т-2 с переключающим контактом предназначен для автоматического поддержания температуры жидких или газообразных сред, неагрессивных к материалу термобаллона. Может использоваться для управления исполнительными устройствами (калориферами, приборами нагрева, теплообменниками, вентиляторами и т.д.), а также для включения сигнальных устройств.
Принцип работы основан на свойстве объемного температурного расширения. Чувствительным элементом является термобаллон из нержавеющей стали. Жидкость, находящаяся в баллоне термостата, нагревается, расширяется, и через капиллярную трубку избыточный объем переходит в сильфон. Сильфон удлиняется и пере дает усилие на контактную группу, замыкается группа контактов, работающая на охлаждение. Когда температура среды понижается, жидкость в баллоне термостата остывает, сильфон уменьшается, давление с контакта пропадает, замыкается другая группа контактов, работающая на нагрев. Таким образом осуществляется автоматическое поддержание заданной температуры в системе.
Особенности:
- Установка температуры при помощи поворотной шкалы
- Не требует питания

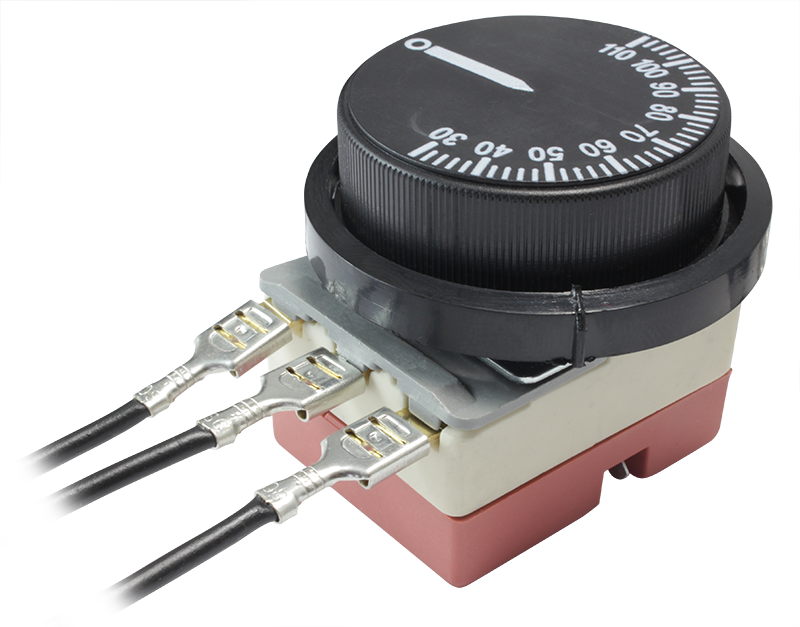

- Ламели для подключения в комплекте
-
Для установки термобаллона на объект могут использоваться гильзы
ГЗ-Н,
ГЗЖ-Н подходящего диаметра и длины. Гильза повышает устойчивость к воздействию агрессивных измеряемых сред и обеспечивает защиту от давления рабочей среды. Фиксация гильзы
ГЗ-Н без крепежного винта может осуществляться силиконовым герметиком (выбор герметика производится исходя из диапазона термостата)
Технические характеристики:
Параметр | Значение
|
Диапазоны регулирования температуры | −35...+35°С | 0...+40°С | +10...+60°С | +30...+110°С | +30...+230°С | +50...+320°С |
Дифференциал | ±5°С | ±5°С | ±4°С | ±6°С | ±12°С | ±12°С |
Коммутационная способность реле | ~16 (2,5*) А, 220 В (нагрев)
~5 (1*) А, 220 В (охлаждение)
|
Механическая износостойкость | ≥ 105 циклов
|
Сопротивление контактов | ≤ 50 мОм
|
Сопротивление изоляции при испытании напряжением 500 В | ≥ 100 МОм
|
Монтаж | В щит
|
Габаритные размеры измерительного блока | 46,5×51×60 мм | 45×51×60 мм
|
Длина капилляра (Lc)
| 900 мм
| 940 мм | 900 мм | 940 мм |
Длина термобаллона (Lb)
| 108 мм | 95 мм
| 110 мм
| 85 мм | 145 мм | 125 мм |
Диаметр термобаллона (Db)
| 6 мм | 5 мм
| 6 мм
| 6 мм | 3 мм | 3 мм |
Вес
| 92 г | 88 г
| 83 г
| 88 г | 86 г | 88 г |
* для индуктивной нагрузки

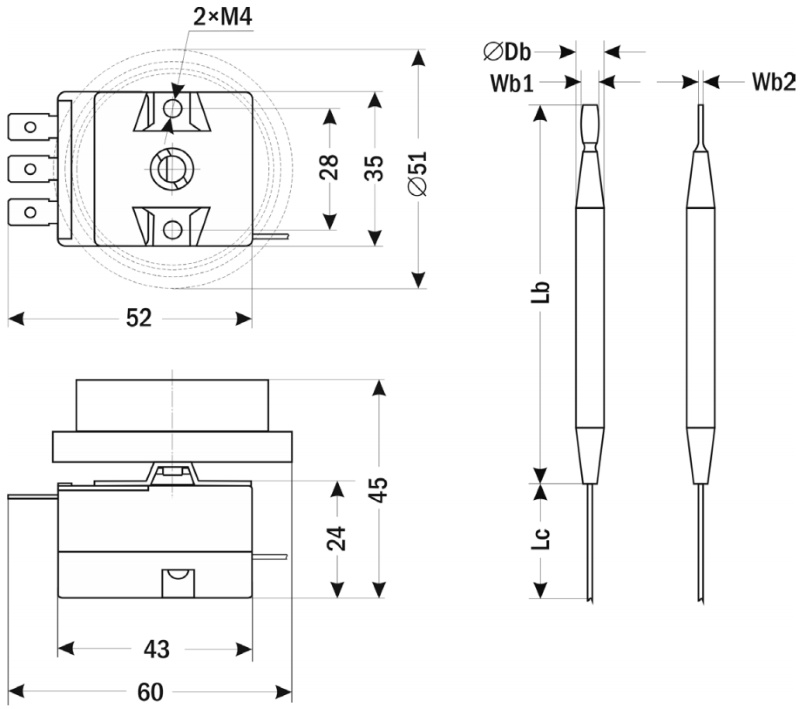

Габаритные размеры |
|
Размер, мм
| −35...+35°С
| +10...+60°С | 0...+40°С
| +30...+110°С
| +30...+230°С
| +50...+320°С |
Lc
| 900
| 940 | 900
| 900
| 940
| 940 |
Lb
| 108
| 110 | 95
| 85
| 145
| 125 |
Db | 6 | 6 | 5 | 6 | 3 | 3 |
Wb1 | 3,5 | 3,5 | 3,5 | 3,5 | 3 | 2,7 |
Wb2
| 1,5
| 1 | 1,3 | 1,5 | 0,7 | 1 |
Версия: 2023-07-27-ЛВС
