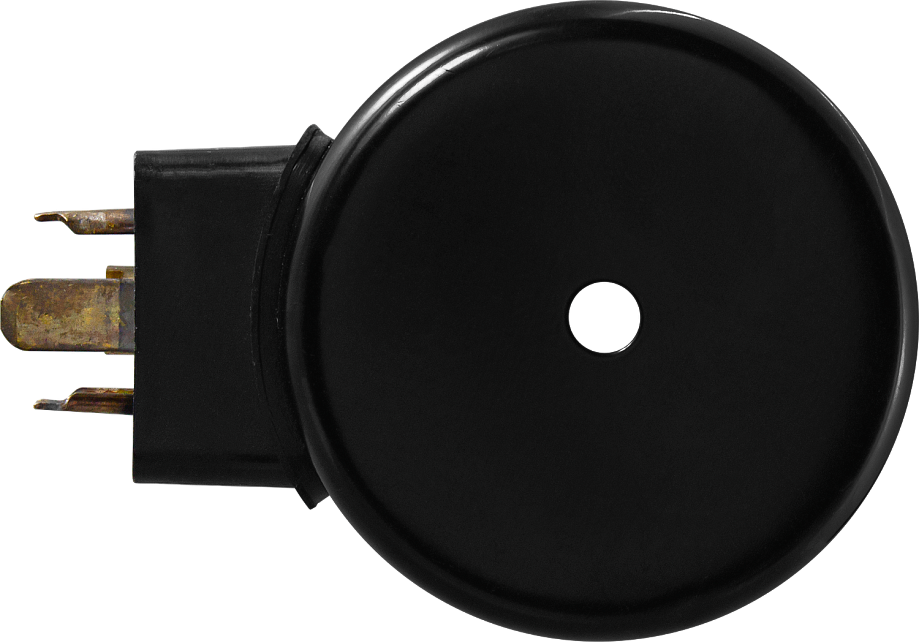

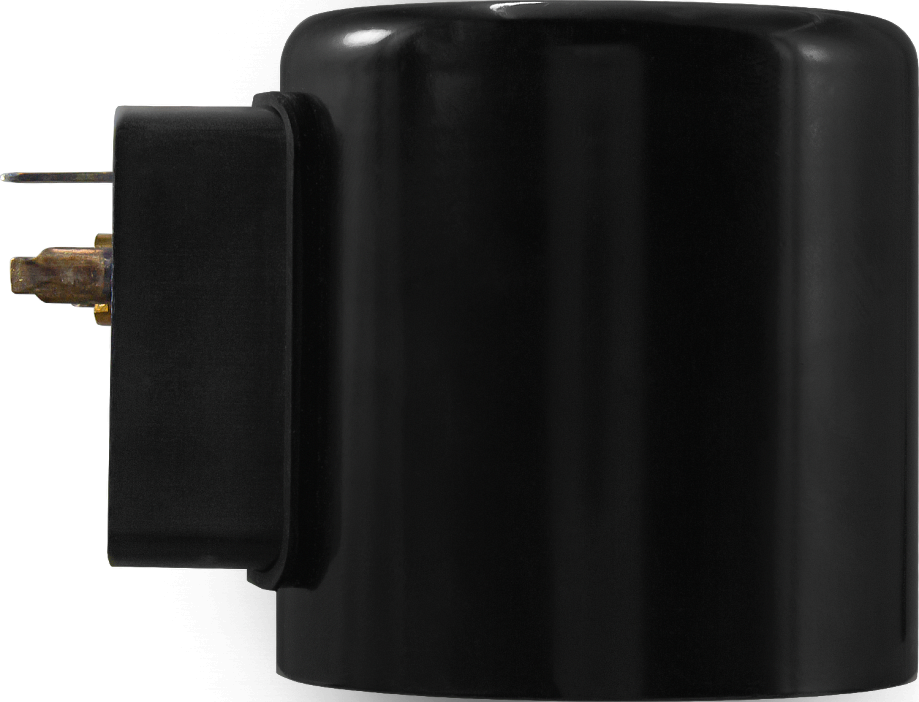

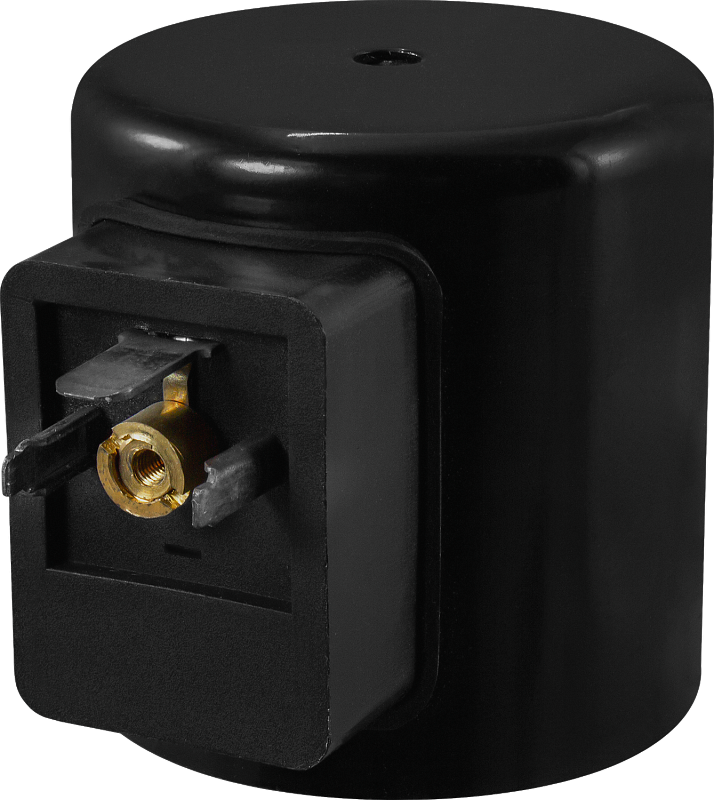

Катушка SB1859

Катушка к клапанам AR-2W12 (Ду=32...50 мм), AR-2W12F (Ду=32...50 мм), AR-YCPG11, AR-YCPG11F, AR-2W41 GSV (Ду=40, 50 мм), AR-2W42 GSV (Ду=40, 50 мм)

Размер посадочного отверстия: ∅ 15,2×H52 мм
Потребляемая мощность: ~12 ВА, ~41 ВА, =19 Вт
Питание: ~110 В, ~24 В, =24 В, =12 В
Степень пылевлагозащиты: IP54
Присоединение: DIN 43650A

В закладки

1 990 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (4)
Все модификации ()
Отзывы (0)

Катушка к клапанам AR-2W12* (Ду=32...50 мм), AR-2W12F* (Ду=32...50 мм), AR-YCPG11*, AR-YCPG11F*, AR-2W41 GSV** (Ду=40, 50 мм), AR-2W42 GSV** (Ду=40, 50 мм)

* C клапанами AR-2W12 (Ду=32...50 мм), AR-2W12F (Ду=32...50 мм), AR-YCPG11, AR-YCPG11F можно использовать катушки SB1859 только на постоянное напряжение: =12, =24 В.
** Для установки катушки на клапаны AR-2W41 GSV (Ду=40, 50 мм), AR-2W42 GSV (Ду=40, 50 мм) необходимо рассверлить верхнее отверстие катушки: увеличить диаметр сужения 6 мм (см. чертеж) до 15,2 мм.

Технические характеристики:

Параметры	Значение
Размер посадочного отверстия	∅ 15,2×H52 мм
Питание	~110 В	~24 В	=24 В	=12 В
Потребляемая мощность	~12 ВА	~41 ВА	=19 Вт	=19 Вт
Класс нагревостойкости и изоляции катушки	+130°C (класс B)
Степень пылевлагозащиты	IP54
Присоединение коннектора	DIN 43650A

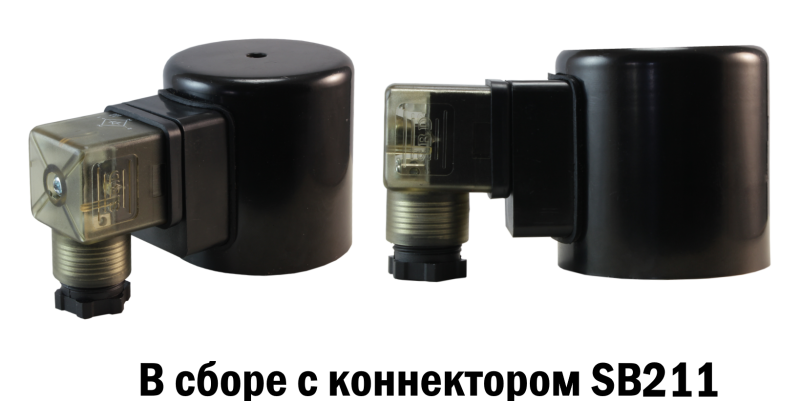

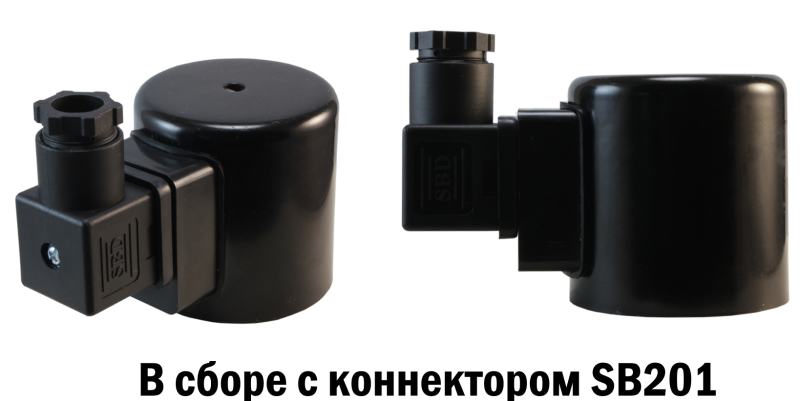

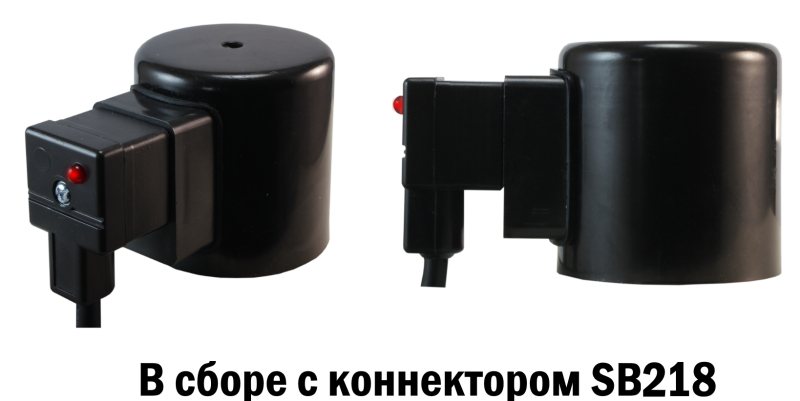

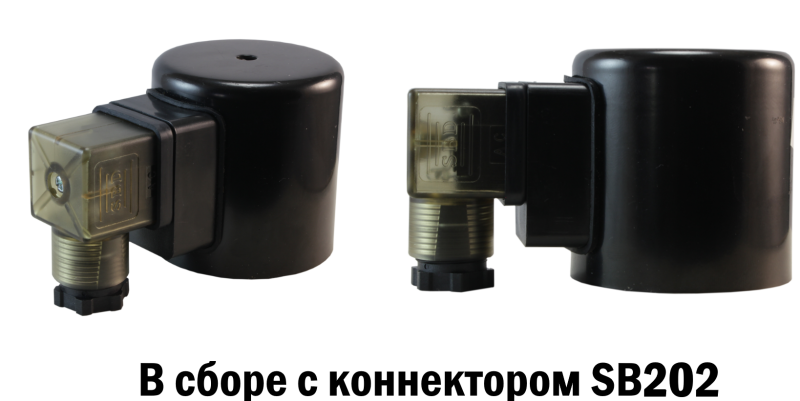

Тип коннектора	SB201, SB202, SB211, SB218
Габаритные размеры	58×56×81 мм
Вес	423 г

Таблица сопротивлений
Напряжение питания	~110 В	~24 В	=24 В	=12 В
Сопротивление	47 Ом	3,5 Ом	30 Ом	8 Ом

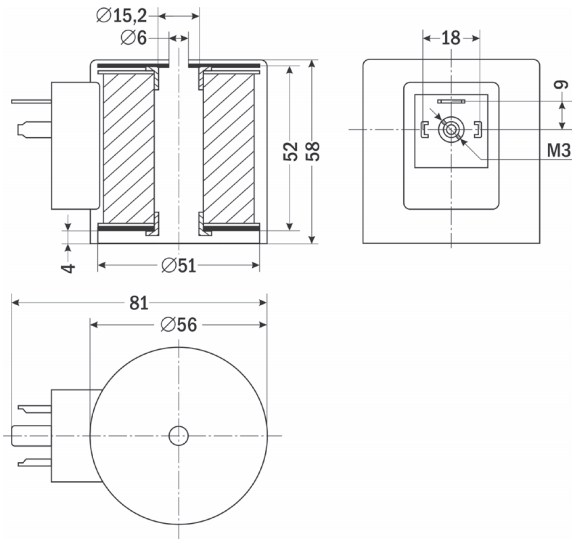

Габаритные размеры

Версия: 2024-10-19-КВА

Артикул	Питание, В	Срок поставки	Стоимость
~110 ~24 =24 =12

Артикул	Питание, В	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Питание, В	Срок поставки	Стоимость
O59866	~110	Со склада	1990 руб. – +
O59867	~24	Со склада	1990 руб. – +
O59868	=24	Со склада	1990 руб. – +
O59869	=12	Со склада	1990 руб. – +

Артикул	Питание, В	Срок поставки	Стоимость
O59866	~110	Со склада	1990 руб. – +
O59867	~24	Со склада	1990 руб. – +
O59868	=24	Со склада	1990 руб. – +
O59869	=12	Со склада	1990 руб. – +

Отзывы на этот товар пока отсутствуют.
