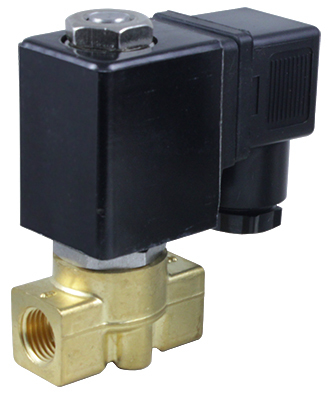

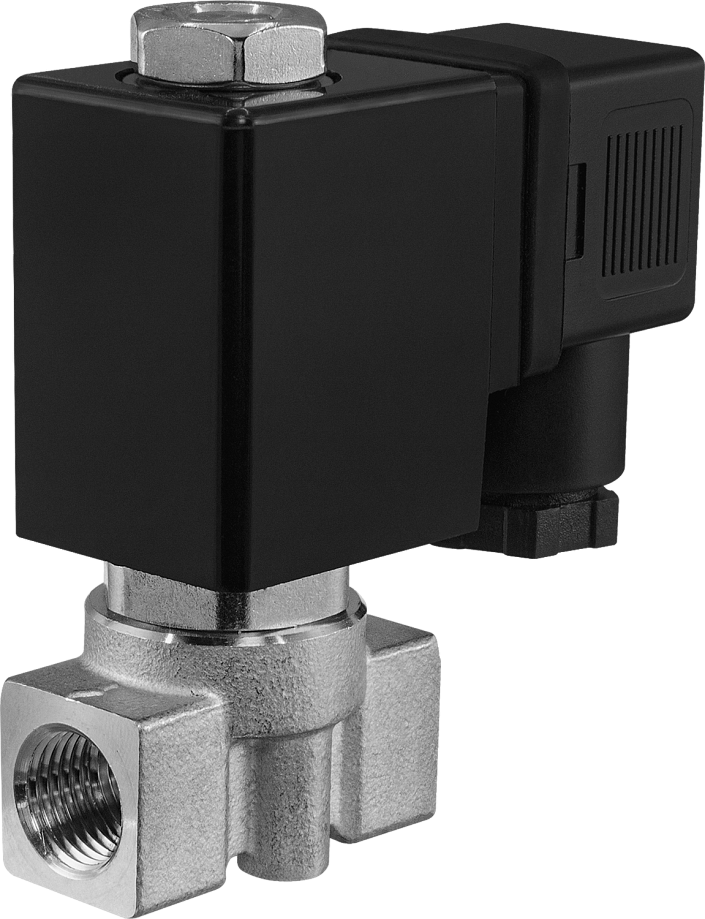

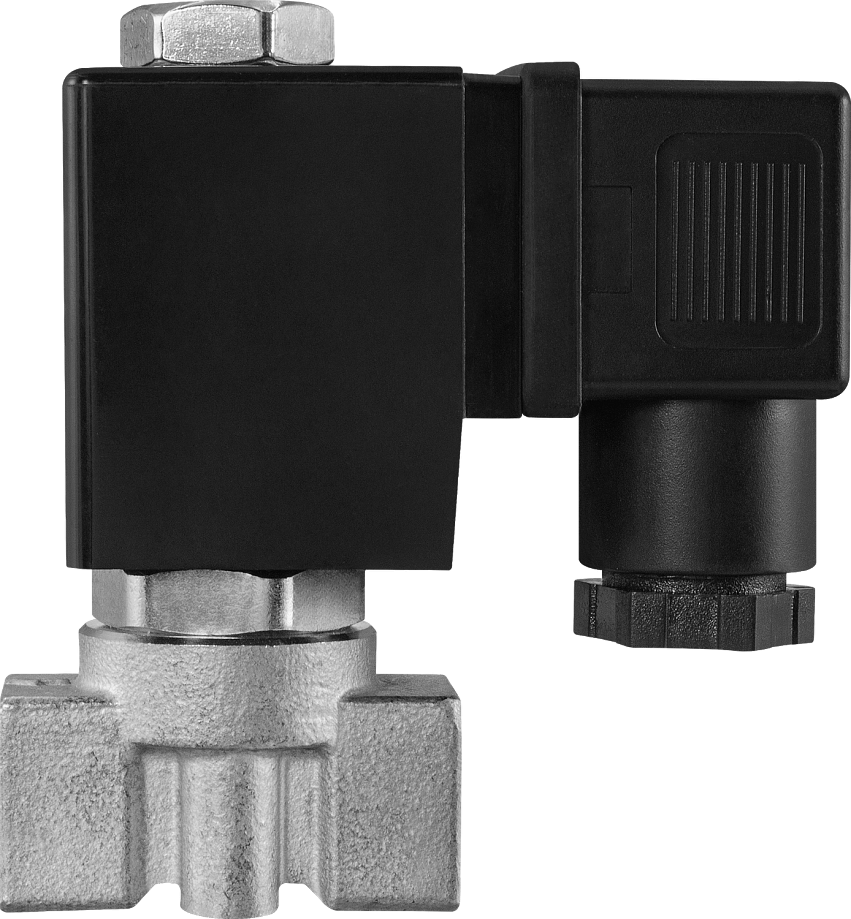

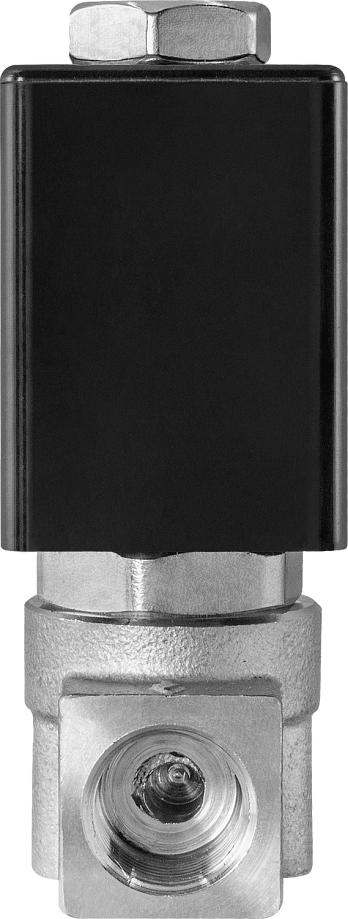

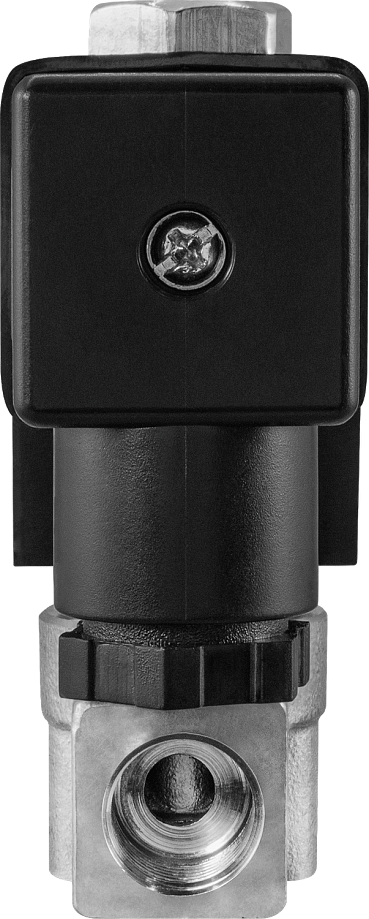

Клапан бистабильный AR-YCL21

Для прибора имеется просмотр в 3D

Клапан соленоидный бистабильный прямого действия с поршнем для управления потоком рабочей среды в трубопроводе

Рабочая среда: вода, горячая вода, воздух, инертные газы
Температура рабочей среды: −10...+120°С
Рабочее давление: 0…0,2–1,2 MПa
Диаметр условного прохода: 1,6...6 мм

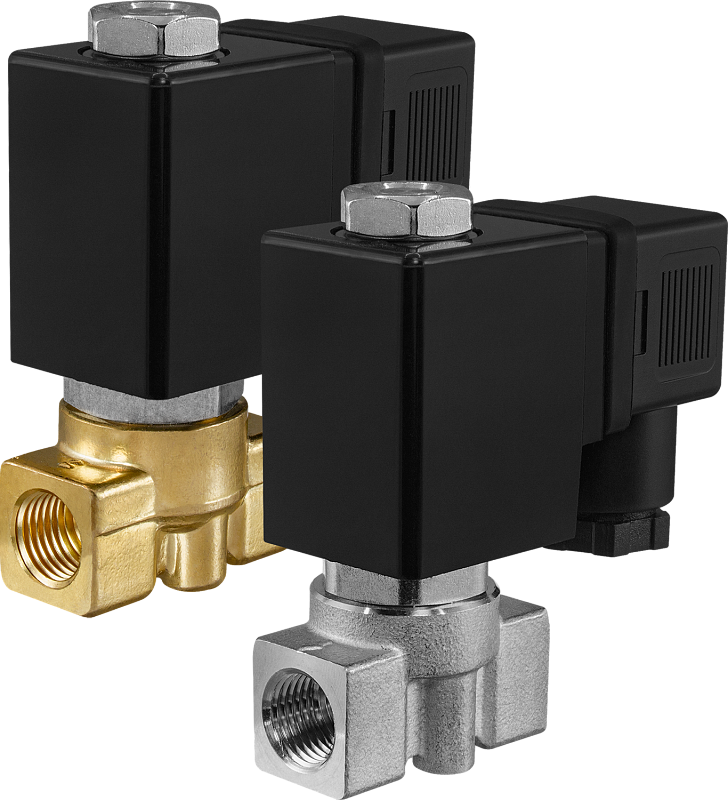

Материал корпуса: латунь или нержавеющая сталь
Материал уплотнения: VITON
Присоединение: резьбовое G⅛"...G⅜"

В закладки

от 4 389 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (27)
Все модификации ()
Отзывы (0)

Клапан соленоидный бистабильный прямого действия с поршнем AR-YCL21 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:

Отсутствие перегрева, длительный срок службы
Срабатывание при нулевом давлении
Нулевое потребление энергии в конечных положениях, энергия тратится только на переключение положения
Малое время срабатывания: 0,025...0,1 с
Только на постоянное напряжение

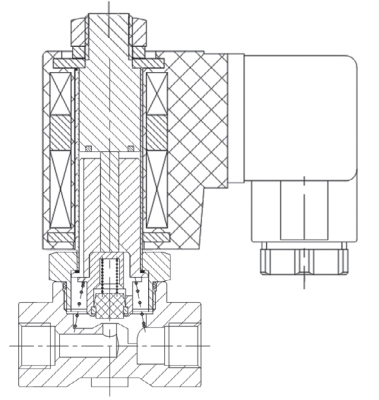

Принцип действия и область применения:

Бистабильные клапаны имеют два устойчивых положения: «Открыто» и «Закрыто». Переключение между ними осуществляется последовательно, подачей короткого импульса на катушку клапана. Особенностью управления является необходимость подачи импульсов противоположной полярности, поэтому бистабильные клапаны работают только от источников постоянного тока. Для удержания открытого или закрытого положения подавать напряжение на катушку не требуется! Благодаря этому эти клапаны обеспечивают нулевое потребление энергии (кроме моментов переключения) и исключительно долгий срок службы из-за отсутствия перегрева катушки.

В большинстве случаев подходят для эксплуатации в системах, где либо требуется частое открытие-закрытие клапанов либо важно при отключении питания обеспечить бесперебойную работу оборудования и не допустить остановки технологического процесса.

Технические характеристики:

Параметр	Значение
Рабочая среда	Вода, горячая вода, воздух, инертные газы
Материалы	Корпуса: латунь или нержавеющая сталь Уплотнения: VITON
Температура рабочей среды	−10...+120°С
Рабочее давление	0,0...0,2–1,2 MПa (в зависимости от Ду)
Диаметр условного прохода	1,6...6 мм
Присоединение	Резьбовое G⅛"...G⅜"
Катушка	L11B, IP65
Питание	=24 В, =12 В, =6 В
Мощность	10 Вт (DC)

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	P_min, МПа	P_max, МПа
AR-YCL21-1,6-1/8-GYV	1,6	0,09	⅛"	0,0	1,2
AR-YCL21-2,5-1/8-GYV	2,5	0,15			1,2
AR-YCL21-3-1/8-GYV	3,0	0,26			0,8
AR-YCL21-2,5-1/4-GYV	2,5	0,15	¼"		1,0
AR-YCL21-3-1/4-GYV	3,0	0,26			0,8
AR-YCL21-3,5-1/4-GYV	3,5	0,29			0,6
AR-YCL21-4-1/4-GYV	4,0	0,43			0,4
AR-YCL21-4-3/8-GYV	4,0	0,43	⅜"		0,4
AR-YCL21-5-3/8-GYV	5,0	0,61			0,3
AR-YCL21-6-3/8-GYV	6,0	0,67			0,2

Расшифровка обозначения на примере клапана AR-YCL21-1,6-1/8-XYZ:
AR-YCL21 – модель клапана.
1,6 – диаметр условного прохода в мм.
1/8 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь, S – нержавеющая сталь.
Z – материал уплотнения: V – VITON.

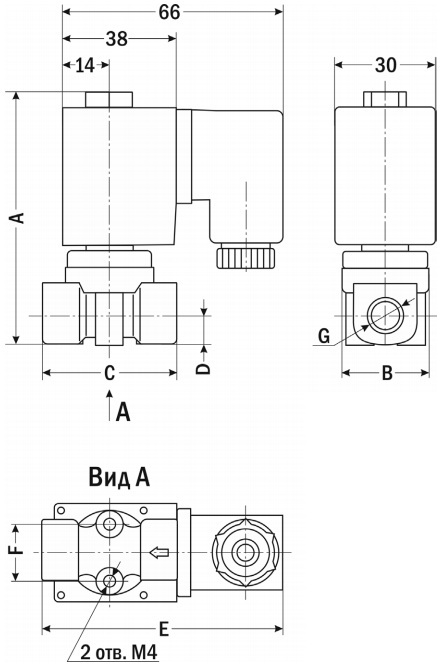

Габаритные размеры

Размеры, мм	G⅛"	G¼"	G⅜"
A	72		80
B	26		27
C	39		41
D	9		11
E	74		73
F	16,5		19,5
Вес, г (латунь)	360		430
Вес, г (сталь)	750		860
