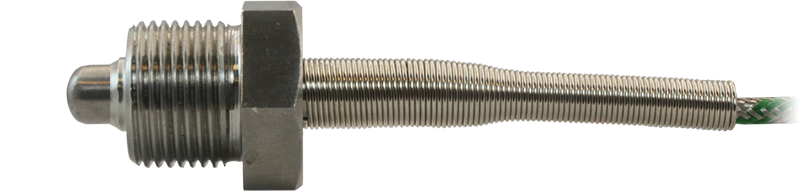

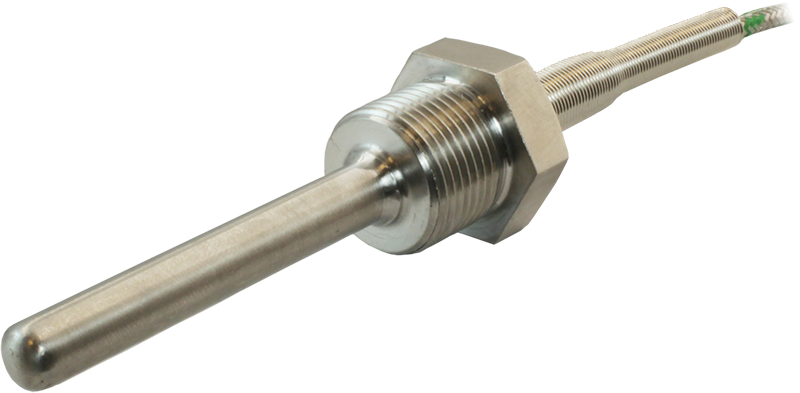

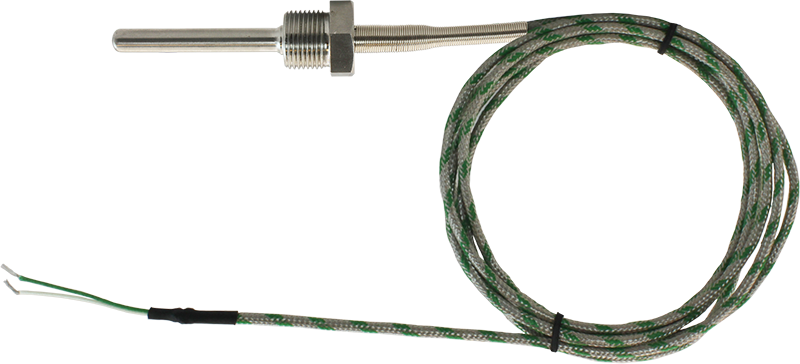

Термопара ТП-А-4102-8-М20×1,5

Термопара предназначена для измерения температуры жидких и газообразных сред, неагрессивных к материалу корпуса датчика, а также твердых тел — нагревательных поверхностей и плит, нагревательных элементов и т.д.

Номинальная статическая характеристика: ХА (К) – стандарт, ХК (L), ЖК (J), НН (N), ХКн (E), МКн (Т) – по заказу
Диапазон измеряемых температур: −40...+400°С
Класс допуска: 2
Длина монтажной части: 60 мм, 75 мм, 100 мм, 115 мм – стандарт, 20 мм, 80 мм, 120 мм, 160мм, 180 мм, 200 мм, 250 мм, 320 мм, 400 мм, 500 мм, 630 мм, 800 мм, 1000 мм – по заказу
Диаметр монтажной части: 8 мм
Присоединение: штуцер М20×1,5
Длина кабельного вывода: 2000 мм – стандарт, до 50 000 мм – по заказу
Тип спая: изолированный
Материал корпуса датчика: нержавеющая сталь

Обратите внимание! Цены и сроки изготовления всех модификаций, не представленных к заказу через сайт, но присутствующих в описании прибора, вы можете узнать у наших менеджеров по телефону +7-911-927-32-74 или электронной почте 327@kipspb.ru

В закладки

1 462 руб. Наличие: Со склада (комплектация 1..72 часа) Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (4)
Все модификации ()
Отзывы (0)

Принцип действия и конструкция:Термопара представляет собой два термоэлектрода из различных металлов, спаянных между собой. При помещении одного спая (рабочего) в измеряемую среду вследствие разницы температур спаев по термоэлектродам протекает ЭДС, прямо пропорциональная разности этих температур.
Кабельный вывод обеспечивает удобство и быстроту монтажа, но ограничивает верхний предел измеряемых температур до +400°С.
Внимание! Максимальная температура места перехода «арматура-кабельный вывод» не более +300°С.

Особенности:

Штуцер со стандартной резьбой М20×1,5 позволяет легко монтировать термопару в стандартное резьбовое отверстие в объекте измерения температуры
Кабельный вывод конструктивно усилен пружиной, защищающей провод от излома
Термопара является аналогом дТП064

Монтаж:Для соединения термопар с измерительными приборами используются компенсационные провода, например:

– ПТН-А;
– ПТНн-А;
– ПТНт-А;
– ПТНГт-А;
– ПТНЭ-А;
– ПТНГЭ-А;
– ПТНГЭк-А;

– ПТНЭк-А.

При подключении проводов необходимо соблюдать полярность.

Полярность	ХА (К)	ХК (L)	ЖК (J)	НН (N)	ХКн (E)	МКн (Т)
«+»	красная жила (хромель)	красная жила (хромель)	красная жила (железо)	красная жила (нихросил)	красная жила (хромель)	красная жила (медь)
«−»	зеленая жила (алюмель)	оранжевая жила (копель)	синяя жила (константан)	белая жила (нисил)	черная жила (константан)	коричневая жила (константан)

Показатели надежности и условия эксплуатации:

Показатели надежности термопар при соблюдении условий эксплуатации в рабочем диапазоне температур:

– вероятность безотказной работы — не менее 0,95 за 16000 час;

– средний срок службы — не менее 4 лет;
– гарантийный срок эксплуатации — 2 года.

Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008 — группа N2.

Рабочие условия эксплуатации места перехода «арматура-кабельный вывод»:

– помещения с нерегулируемыми климатическими условиями и (или) навесы;

– относительная влажность не более 95% при +35°С и более низких температурах без конденсации влаги;
– атмосферное давление от 84 до 106,7 кПа.

Технические характеристики:

Параметр	Значение
Номинальная статическая характеристика	ХА (К) – стандарт ХК (L), ЖК (J), НН (N), ХКн (E), МКн (Т) – по заказу
Диапазон измеряемых температур	−40...+400°С
Условное давление	2,5 МПа
Класс допуска датчика	2
Допустимое отклонение	±3°С
Длина монтажной части (L)	60 мм, 75 мм, 100 мм, 115 мм – стандарт 20 мм, 80 мм, 120 мм, 160 мм, 180 мм, 200 мм, 250 мм, 320 мм, 400 мм, 500 мм, 630 мм, 800 мм, 1000 мм – по заказу
Диаметр монтажной части (D)	8 мм
Присоединение (G)	М20×1,5
Длина кабельного вывода (l)	2000 мм – стандарт до 50 000 мм – по заказу погрешность длины кабельного вывода ±3%
Тип спая	изолированный
Тепловая инерция	≤ 20 с
Материал корпуса датчика	нержавеющая сталь
Провод	ПТНГЭ-А, многожильный
Сечение провода	2×0,2 мм²
Наружные размеры провода	∅ 3 мм
Степень защиты	IP54

Габаритные размеры

Предельные допустимые отклонения согласно ГОСТ Р 8.585-2001 (справочная таблица):

Класс допуска	1		2
Тип	Диапазон измерения	Допустимые отклонения	Диапазон измерения	Допустимые отклонения
ХА (К)	−40...+375°С	±1,5°С	−40...+333°С	±2,5°С
ХА (К)	+375...+1000°С	±0,004Т	+333...+1300°С	±0,0075Т
ХК (L)	−	−	−40...+360°С	±2,5°С
ХК (L)	−	−	+360...+800°С	±(0,7°С+0,005T)
ЖК (J)	−40...+375°С	±1,5°С	−40...+333°С	±2,5°С
ЖК (J)	+375...+750°С	±0,004Т	+333...+900°С	±0,0075Т
НН (N)	−40...+375°С	±1,5°С	−40...+333°С	±2,5°С
НН (N)	+375...+1000°С	±0,004Т	+333...+1300°С	±0,0075Т
ХКн (E)	−40...+375°С	±1,5°С	−40...+333°С	±2,5°С
ХКн (E)	+375...+800°С	±0,004Т	+333...+990°С	±0,0075Т
МКн (Т)	−40...+125°С	±0,5°С	−40...+135°С	±1,0°С
МКн (Т)	+125...+350°С	±0,004Т	+135...+350°С	±0,0075Т
ПП (S)	0...+1100°С	±1,0°С	0...+600°С	±1,5°С
ПП (S)	+1100...+1600°С	±(1,0+0,003(Т−1100))	+600...+1600°С	±0,0025Т

Диапазон измеряемых температур зависит от конструктивного исполнения датчика и материала защитной арматуры.
Т — абсолютное значение температуры измеряемой среды, °С
