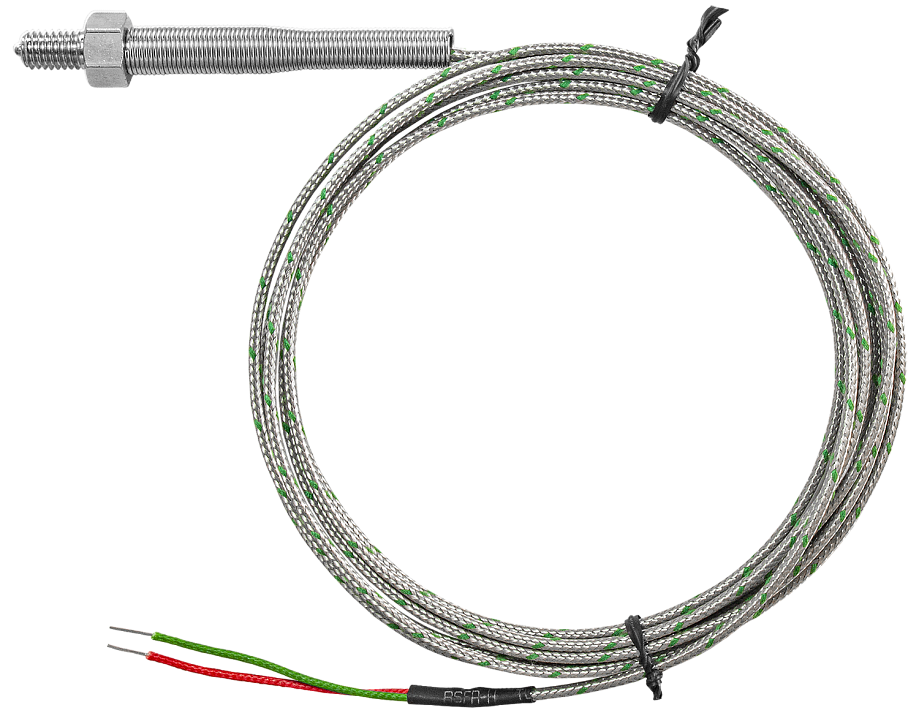

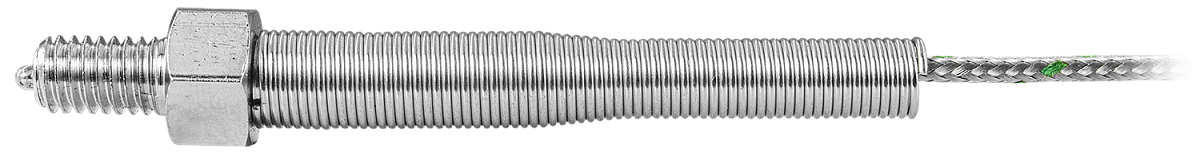

Термопара ТП-А-4103
Термопара предназначена для измерения температуры твердых тел (нагревательных плит, корпусов, поверхностей и т.д.) в различных технологических процессах
- Номинальная статическая характеристика: ХА (К) – стандарт, ХК (L), ЖК (J), НН (N), ХКн (E), МКн (Т) – по заказу
- Диапазон измеряемых температур: −40...+400°С
- Класс допуска: 2
- Длина монтажной части: 14 мм – стандарт, 32 мм, 40 мм, 60 мм, 80 мм, 120 мм, 160 мм, 200 мм, 250 мм, 320 мм, 400 мм, 500 мм – по заказу
- Присоединение: подвижный штуцер М6×1, М6×1,5 (¼"UNC)
- Длина кабельного вывода: 2000 мм – стандарт, до 50 000 мм – по заказу
- Тип спая: неизолированный
- Материал корпуса датчика: нержавеющая сталь
Обратите внимание! К заказу через сайт доступна только модификация со стандартной длиной 14 мм. Цены и сроки изготовления всех модификаций, не представленных к заказу через сайт, но присутствующих в описании прибора, вы можете узнать у наших менеджеров по телефону +7-911-927-32-74 или электронной почте 327@kipspb.ru
Термопара предназначена для измерения температуры твердых тел (нагревательных плит, корпусов, поверхностей и т.д.) в различных технологических процессах
Принцип действия и конструкция:
Термопара представляет собой два термоэлектрода из различных металлов, спаянных между собой. При помещении одного спая (рабочего) в измеряемую среду вследствие разницы температур спаев по термоэлектродам протекает ЭДС, прямо пропорциональная разности этих температур.
Кабельный вывод обеспечивает удобство и быстроту монтажа, но ограничивает верхний предел измеряемых температур до +400°С.
Внимание! Максимальная температура места перехода «арматура-кабельный вывод» не более +300°С. Особенности:
Кабельный вывод обеспечивает удобство и быстроту монтажа, но ограничивает верхний предел измеряемых температур до +400°С.
Внимание! Максимальная температура места перехода «арматура-кабельный вывод» не более +300°С. Особенности:
- Открытый спай обеспечивает низкий показатель тепловой инерции ≤ 3 с для измерения температуры быстропротекающих процессов, позволяет в 3 раза точнее поддерживать температуру в зоне регулирования по сравнению с ТП-А-4101
- Подвижный штуцер со стандартной резьбой М6×1 или М6×1,5 (¼"UNC) позволяет легко монтировать термопару в стандартное резьбовое отверстие в объекте измерения температуры, а также использовать стандартные и широко распространенные футорки (например, VTR.581.N) для перехода на остальные размеры резьбы

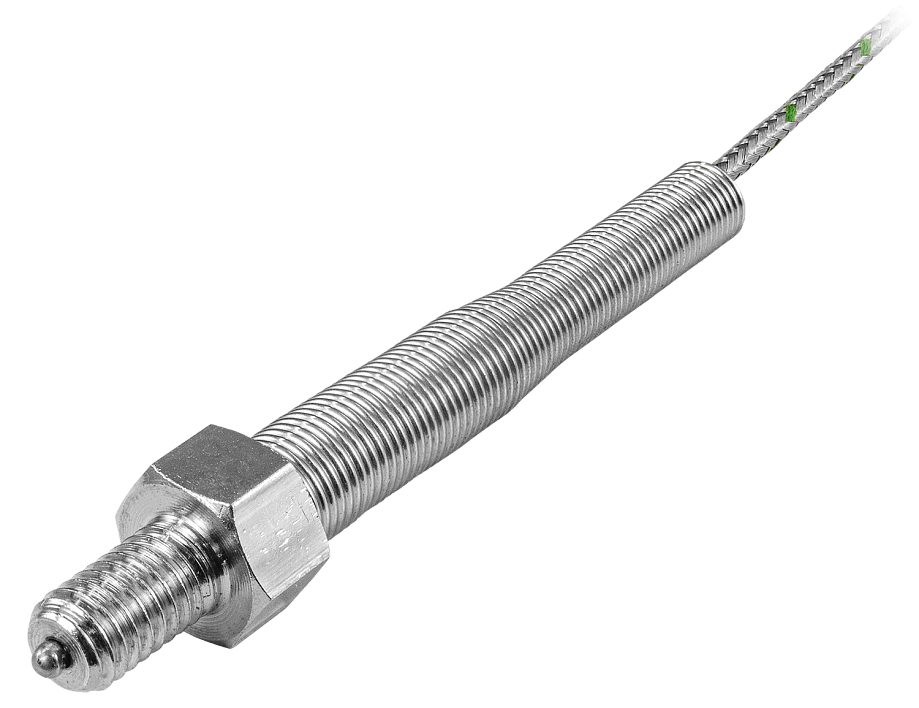

- Кабельный вывод конструктивно усилен пружиной, защищающей провод от излома
- Термопара является аналогом TW-V(CA) (Autonics Corporation Корея)
Монтаж:
Для соединения термопар с измерительными приборами используются компенсационные провода, например:
При подключении проводов необходимо соблюдать полярность
| Полярность | ХА (К) | ХК (L) | ЖК (J) | НН (N) | ХКн (E) | МКн (Т) |
| «+» | красная жила (хромель) | красная жила (хромель) | красная жила (железо) | красная жила (нихросил) | красная жила (хромель) | красная жила (медь) |
| «−» | зеленая жила (алюмель) | оранжевая жила (копель) | синяя жила (константан) | белая жила (нисил) | черная жила (константан) | коричневая жила (константан) |
Показатели надежности и условия эксплуатации:
Показатели надежности термопар при соблюдении условий эксплуатации в рабочем диапазоне температур:
Рабочие условия эксплуатации места перехода «арматура-кабельный вывод»:
- вероятность безотказной работы — не менее 0,95 за 16 000 час;
- средний срок службы — не менее 4 лет;
- гарантийный срок эксплуатации — 2 года.
Рабочие условия эксплуатации места перехода «арматура-кабельный вывод»:
- помещения с нерегулируемыми климатическими условиями и (или) навесы;
- относительная влажность не более 95% при +35°С и более низких температурах без конденсации влаги;
- атмосферное давление от 84 до 106,7 кПа.
Технические характеристики:
| Параметр | Значение |
| Номинальная статическая характеристика
| ХА (К) – стандарт
ХК (L), ЖК (J), НН (N), ХКн (E), МКн (Т) – по заказу |
| Диапазон измеряемых температур
| −40...+400 °С
|
| Условное давление
| 2,5 МПа
|
| Класс допуска датчика | 2 |
| Допустимое отклонение | ±3°С |
| Длина монтажной части общая (L) | 14 мм – стандарт
32 мм, 40 мм, 60 мм, 80 мм, 120 мм, 160 мм, 200 мм, 250 мм, 320 мм, 400 мм, 500 мм – по заказу |
| Присоединение (G) | Подвижный штуцер М6×1, М6×1,5 (¼"UNC) |
| Длина кабельного вывода (l) | 2000 мм – стандарт
до 50 000 мм – по заказу погрешность длины кабельного вывода ±3% |
| Тип спая | неизолированный |
| Тепловая инерция | ≤ 3 с |
| Материал корпуса датчика | нержавеющая сталь |
| Провод | ПТНЭ-А одножильный |
| Сечение провода | 2×0,1 мм² |
| Наружные размеры провода
| 2×2,5 мм
|
| Степень защиты | IP54 |

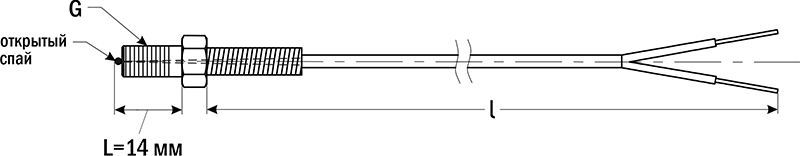

| Габаритные размеры |
 |
Предельные допустимые отклонения согласно ГОСТ Р 8.585-2001 (справочная таблица):
| Класс допуска | 1 | 2 | ||
| Тип | Диапазон измерения | Допустимые отклонения | Диапазон измерения | Допустимые отклонения |
| ХА (К) | −40...+375°С | ±1,5°С | −40...+333°С | ±2,5°С |
| +375...+1000°С | ±0,004Т | +333...+1300°С | ±0,0075Т | |
| ХК (L) | − | − | −40...+360°С | ±2,5°С |
| − | − | +360...+800°С | ±(0,7°С+0,005T) | |
| ЖК (J) | −40...+375°С | ±1,5°С | −40...+333°С | ±2,5°С |
| +375...+750°С | ±0,004Т | +333...+900°С | ±0,0075Т | |
| НН (N) | −40...+375°С | ±1,5°С | −40...+333°С | ±2,5°С |
| +375...+1000°С | ±0,004Т | +333...+1300°С | ±0,0075Т | |
| ХКн (E) | −40...+375°С | ±1,5°С | −40...+333°С | ±2,5°С |
| +375...+800°С | ±0,004Т | +333...+990°С | ±0,0075Т | |
| МКн (Т) | −40...+125°С | ±0,5°С | −40...+135°С | ±1,0°С |
| +125...+350°С | ±0,004Т | +135...+350°С | ±0,0075Т | |
| ПП (S) | 0...+1100°С | ±1,0°С | 0...+600°С | ±1,5°С |
| +1100...+1600°С | ±(1,0+0,003(Т−1100)) | +600...+1600°С | ±0,0025Т | |
Т — абсолютное значение температуры измеряемой среды, °С
