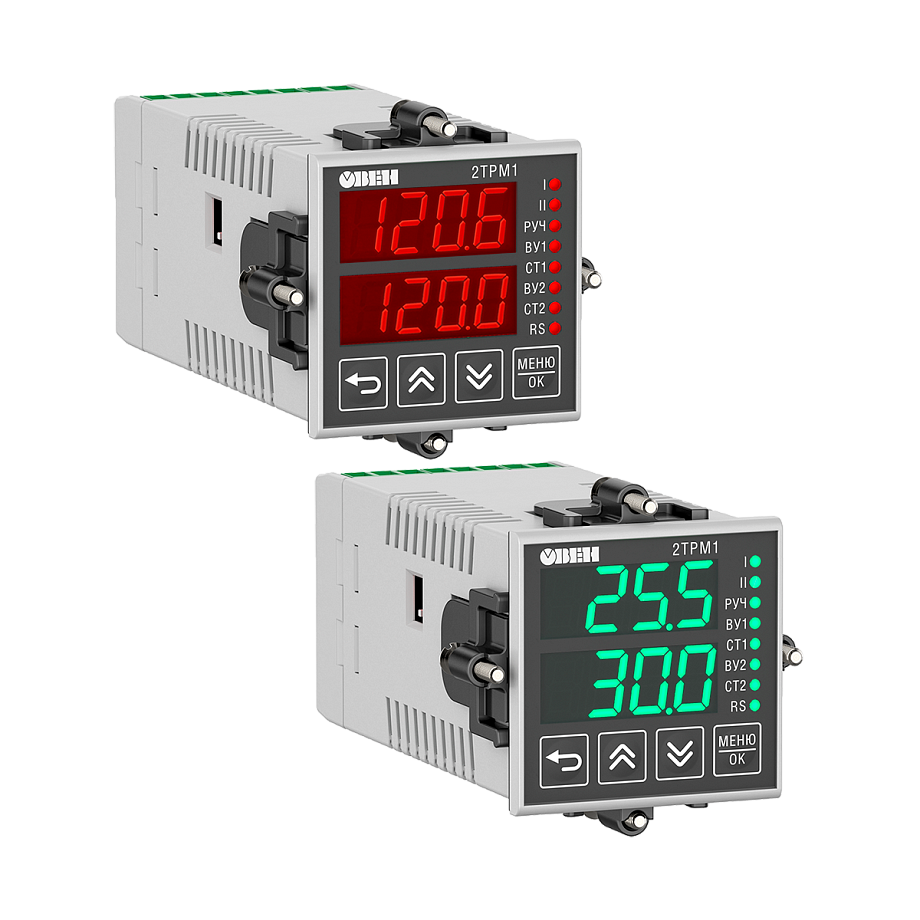

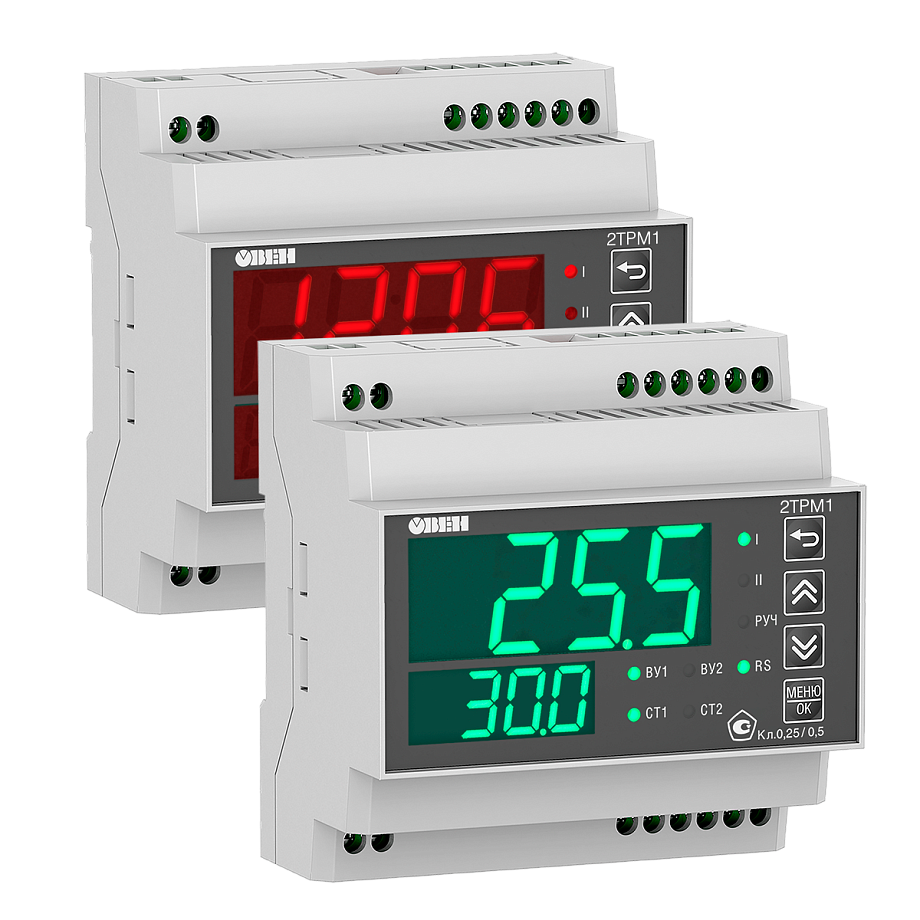

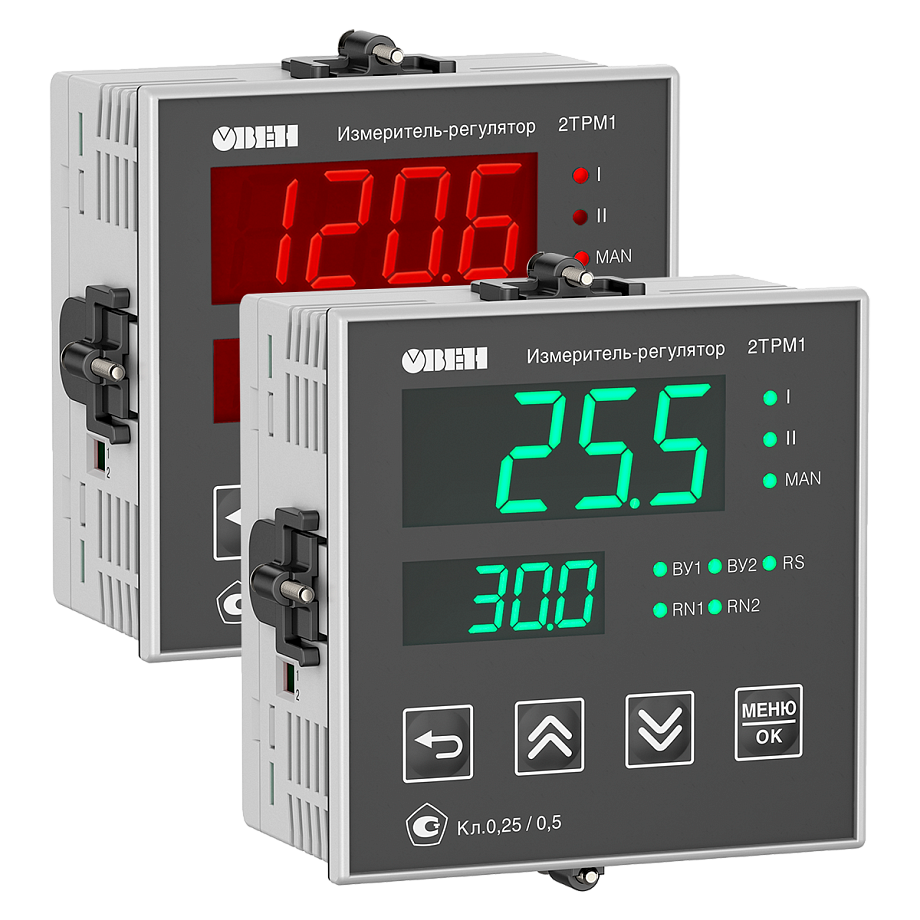

Обновленный двухканальный регулятор с RS-485 ОВЕН 2ТРМ1-У2

Прибор для измерения, регистрации или автоматического регулирования температуры и других физических параметров по одному или двум каналам одновременно

Количество универсальных входов: 2
Погодозависимое регулирование (функция коррекции уставки по температуре улицы или помещения)
Контроль обрыва связи с исполнительными механизмами
Ручной режим управления исполнительными механизмами
Интеграция в систему диспетчеризации
Госреестр № 17023-08

В закладки

от 6 240 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (3)
Все модификации ()
Отзывы (0)

Прибор для измерения, регистрации или автоматического регулирования температуры и других физических параметров по одному или двум каналам одновременно.

Наличие интерфейса RS-485 позволяет включать 2ТМР1-У2 в системы распределенной диспетчеризации. Информация с прибора на компьютер или мобильное устройство передается в SCADA-системы, облачный сервис, OPC-серверы и др. с помощью сетевых шлюзов по протоколу Modbus RTU/ASCII. Это позволит организовать взаимодействие между различными подсистемами инженерного оборудования для проведения автоматизированного оперативного контроляФункциональные возможности:

Измерение и регулирование физических величин по двум каналам
Регулирование по разности двух физических величин
Регистрация и управление исполнительными механизмами сигналом 4…20 мА или 0...10 В
Сигнализация о выходе измеряемой величины за заданные пределы

Преимущества:

Простой и удобный монтаж кабельных линий благодаря "лифтовому" механизму клеммных колодок
Индикатор текущей измеренной температуры увеличен с 14 до 20 мм
Перемещение по меню настроек стало еще проще, благодаря добавленной кнопке "Назад" на лицевую панель прибора
Подключение датчиков 4...20мА упрощено. DIP-переключатель на боковой стороне прибора зменил монтаж внешнего шунтирующего резистора
Расширенный температурный диапазон обеспечивает надлежащую работу прибора в суровых климатических условиях при температуре от −40 до +50°С
Прибор оснащен интерфейсом RS-485, благодаря которому стало возможно включать регулятор в распределительные системы дисптчеризации
Для проведения пуско-наладки в приборе реализована возможность управления исполнительными механизмами в ручном режиме
2ТМР1-У2 контролирует обрыв линии связи с исполнительными механизмами - авария LBA

Поддерживаемые градуировки:

Термопары: ТХК(L), ТЖК(J), ТНН(N), ТХА(К), ТПП(S), ТПП(R), TПР(В), ТВР(А-1), ТВР(А-2), ТВР(А-3), ТМК(Т), ТХКн(E), Typ.L (DIN 43710), Typ К (DIN 43710)
Термопреобразователи сопротивления: Cu50, 50M, Pt50, 50П, Cu100, 100М, Pt100, 100П, 100Н, Pt500, 500П, Cu500, 500М, 500Н, Cu1000, 1000М, Pt1000, 1000П, 1000Н, 53М
Пирометры: РК-15, РК-20, РС-20, РС-25
Унифицированные аналоговые сигналы: 0...5; 0...20; 4...20 мА, –50...50 мВ, 0...1 В

Технические характеристики:

Параметр	Значение
Количество универсальных входов	2
Время опроса одного входа:	≤ 1 с
Предел основной приведенной погрешности измерения: - для термоэлектрических преобразователей - для других датчиков	±0,5% ±0,25%
Напряжение питания	~20...264 В (номинальное ~230 В), 50 Гц =21...120 В (номинальное =24 В)
Потребляемая мощность	≤ 10 ВА
Напряжение встроенного источника питания нормирующих преобразователей	=24 +/- 2,4 В
Максимально допустимый ток источника питания	50 мА
Температура окружающего воздуха	−40...+50°С
Атмосферное давление	84...106,7 кПа
Относительная влажность воздуха	≤ 85% (при +35°С и ниже без конденсации влаги)
Габаритные размеры и степень защиты корпуса : - настенный (Н) - щитовой (Щ1) - щитовой (Щ2) - щитовой (Щ5) - DIN-реечный (Д)	130×105×65 мм, IP44 96×96×53 мм, IP54 (со стороны передней панели) 48×96×100 мм, IP54 (со стороны передней панели) 48×48×102 мм, IP54 (со стороны передней панели) 90×72×58 мм, IP20

Характеристики выходных устройств:

Параметр	Значение
Р - электромагнитное реле	≤ 8 А при 230 В 50...60 Гц, cos φ > 0,4
К - транзисторная оптопара n-p-n типа	Постоянный ток ≤ 400 мА при постоянном напряжении ≤ 60 В
С - симисторная оптопара	Ток ≤ 50 мА при переменном напряжении ≤ 250 В (50 Гц). Ток в импульсном режиме ≤ 500 мА (tимп. не более 5 мс). Максимальное коммутируемое напряжение 600 В
И - цифроаналоговый преобразователь "параметр - ток 4...20 мА"	Нагрузка 100…1000 Ом, напряжение питания 12...30 В пост. тока
У - цифроаналоговый преобразователь "параметр - напряжение 0...10 В"	Постоянное напряжение 0…10 В на внешней нагрузке более 2 кОм, напряжение питания 15…32 В
Т - выход для управления твердотельным реле	Выходной ток ≤ 60 мА. Выходное напряжение высокого уровня – 3,9…6 В. Выходное напряжение низкого уровня – 0…0,7 В

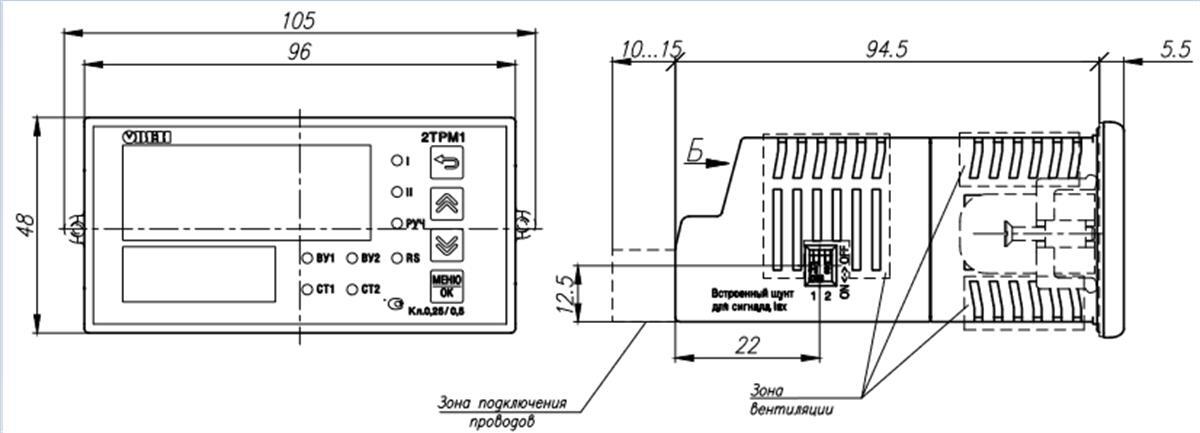

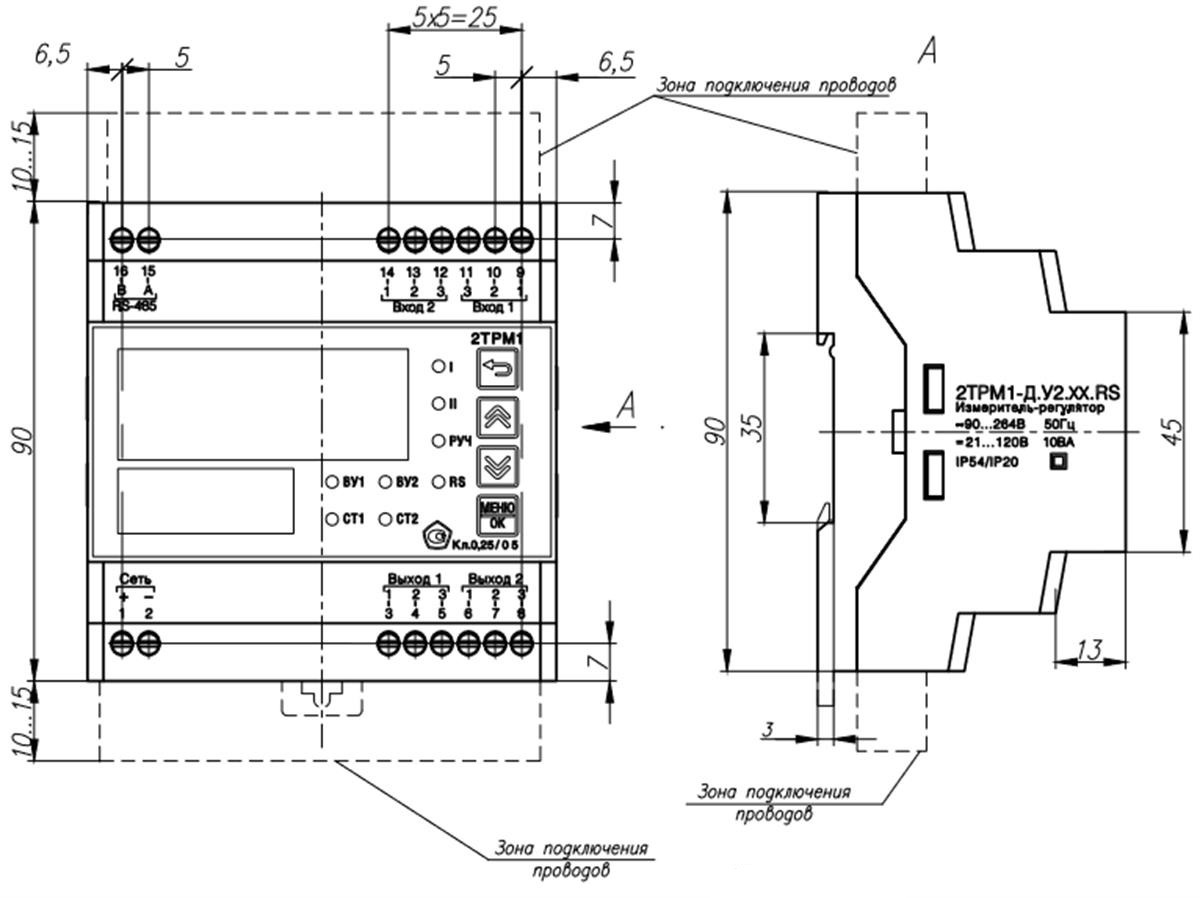

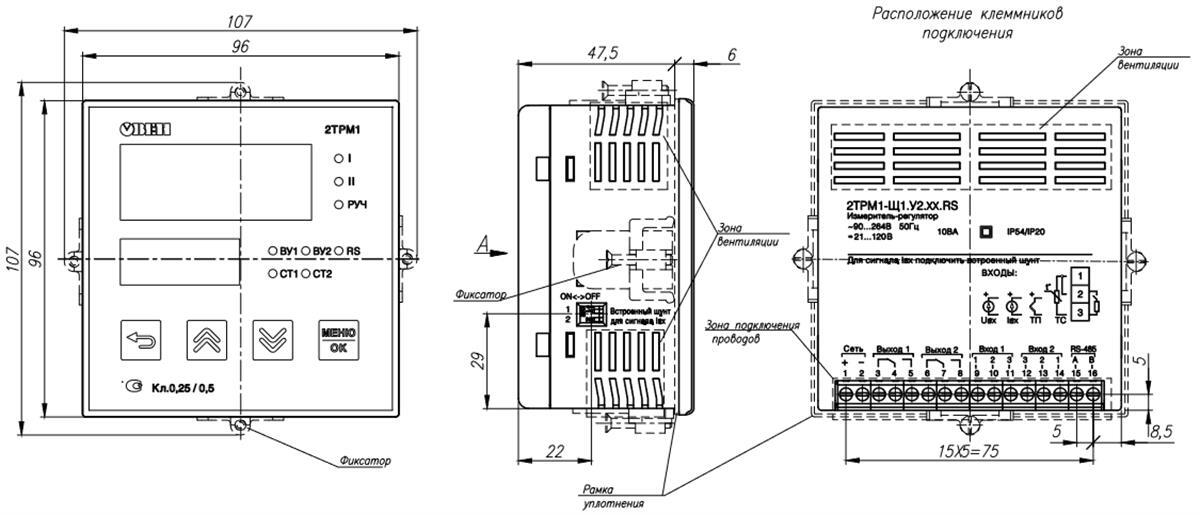

Габаритные размеры
Корпус Д	Корпус Щ1

Корпус Щ2	Корпус Щ5

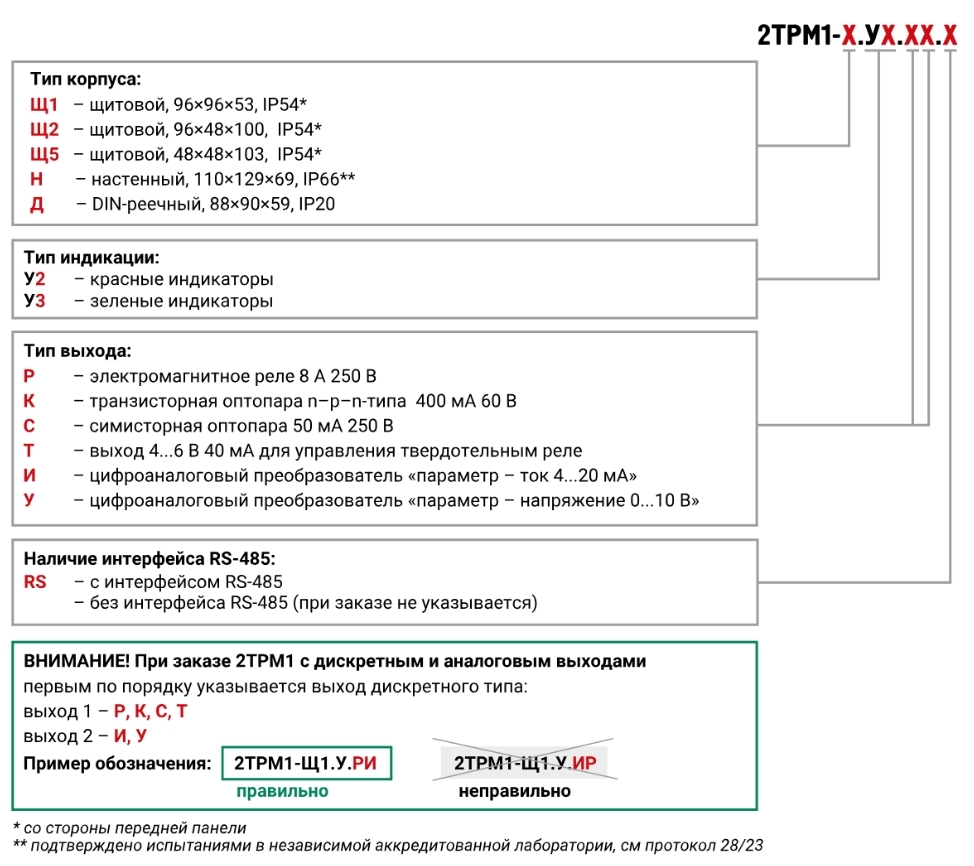

Модификации

Версия: 2022-09-18-ШАР

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации 2ТРМ1-У2	21.09.2022	12.68 Мб
Руководство по эксплуатации (краткое) 2ТРМ1-У2	21.09.2022	0.14 Мб
Таблица регистров ModBus	21.09.2022	0.58 Мб

Артикул	Тип корпуса	Тип выхода 1	Тип выхода 2	Интерфейс	Срок поставки	Стоимость
Щ1 Щ2 Д Щ5 Н	Р К С Т И У	Р К С Т И У	RS-485 нет

Артикул	Тип корпуса	Тип выхода 1	Тип выхода 2	Интерфейс	Срок поставки	Стоимость

Артикул	Свойства				Срок поставки	Стоимость

Артикул	Свойства				Срок поставки	Стоимость

Артикул	Тип корпуса	Тип выхода 1	Тип выхода 2	Интерфейс	Срок поставки	Стоимость
O13295	Щ2	Р	Р	нет	Со склада	6240 руб. – +
O13176	Д	Р	Р	RS-485	Со склада	6480 руб. – +
O13296	Д	Р	Р	нет	Со склада	6240 руб. – +

Артикул	Тип корпуса	Тип выхода 1	Тип выхода 2	Интерфейс	Срок поставки	Стоимость
O13174	Щ1	Р	Р	RS-485	2...4 недели	6480 руб. – +
O13294	Щ1	Р	Р	нет	2...4 недели	6240 руб. – +
O13184	Щ1	Р	К	RS-485	2...4 недели	6900 руб. – +
O13304	Щ1	Р	К	нет	2...4 недели	6720 руб. – +
O13199	Щ1	Р	С	RS-485	2...4 недели	6900 руб. – +
O13319	Щ1	Р	С	нет	2...4 недели	6720 руб. – +
O13214	Щ1	Р	Т	RS-485	2...4 недели	6900 руб. – +
O13334	Щ1	Р	Т	нет	2...4 недели	6720 руб. – +
O13239	Щ1	Р	И	RS-485	2...4 недели	6900 руб. – +
O13359	Щ1	Р	И	нет	2...4 недели	6720 руб. – +
O13264	Щ1	Р	У	RS-485	2...4 недели	6900 руб. – +
O13384	Щ1	Р	У	нет	2...4 недели	6720 руб. – +
O13189	Щ1	К	К	RS-485	2...4 недели	6900 руб. – +
O13309	Щ1	К	К	нет	2...4 недели	6720 руб. – +
O13204	Щ1	К	С	RS-485	2...4 недели	6900 руб. – +
O13324	Щ1	К	С	нет	2...4 недели	6720 руб. – +
O13219	Щ1	К	Т	RS-485	2...4 недели	6900 руб. – +
O13339	Щ1	К	Т	нет	2...4 недели	6720 руб. – +
O13244	Щ1	К	И	RS-485	2...4 недели	6900 руб. – +
O13364	Щ1	К	И	нет	2...4 недели	6720 руб. – +
O13269	Щ1	К	У	RS-485	2...4 недели	6900 руб. – +
O13389	Щ1	К	У	нет	2...4 недели	6720 руб. – +
O13209	Щ1	С	С	RS-485	2...4 недели	6900 руб. – +
O13329	Щ1	С	С	нет	2...4 недели	6720 руб. – +
O13224	Щ1	С	Т	RS-485	2...4 недели	6900 руб. – +
O13344	Щ1	С	Т	нет	2...4 недели	6720 руб. – +
O13249	Щ1	С	И	RS-485	2...4 недели	6900 руб. – +
O13369	Щ1	С	И	нет	2...4 недели	6720 руб. – +
O13274	Щ1	С	У	RS-485	2...4 недели	6900 руб. – +
O13394	Щ1	С	У	нет	2...4 недели	6720 руб. – +
O13179	Щ1	Т	Р	RS-485	2...4 недели	6900 руб. – +
O13299	Щ1	Т	Р	нет	2...4 недели	6720 руб. – +
O13229	Щ1	Т	Т	RS-485	2...4 недели	6900 руб. – +
O13349	Щ1	Т	Т	нет	2...4 недели	6720 руб. – +
O13254	Щ1	Т	И	RS-485	2...4 недели	6900 руб. – +
O13374	Щ1	Т	И	нет	2...4 недели	6720 руб. – +
O13279	Щ1	Т	У	RS-485	2...4 недели	6900 руб. – +
O13399	Щ1	Т	У	нет	2...4 недели	6720 руб. – +
O13259	Щ1	И	И	RS-485	2...4 недели	6900 руб. – +
O13379	Щ1	И	И	нет	2...4 недели	6720 руб. – +
O13284	Щ1	И	У	RS-485	2...4 недели	6900 руб. – +
O13404	Щ1	И	У	нет	2...4 недели	6720 руб. – +
O13194	Щ1	У	К	RS-485	2...4 недели	6900 руб. – +
O13314	Щ1	У	К	нет	2...4 недели	6720 руб. – +
O13234	Щ1	У	Т	RS-485	2...4 недели	6900 руб. – +
O13354	Щ1	У	Т	нет	2...4 недели	6720 руб. – +
O13289	Щ1	У	У	RS-485	2...4 недели	6900 руб. – +
O13409	Щ1	У	У	нет	2...4 недели	6720 руб. – +
O13175	Щ2	Р	Р	RS-485	2...4 недели	6480 руб. – +
O13295	Щ2	Р	Р	нет	Со склада	6240 руб. – +
O13185	Щ2	Р	К	RS-485	2...4 недели	6900 руб. – +
O13305	Щ2	Р	К	нет	2...4 недели	6720 руб. – +
O13200	Щ2	Р	С	RS-485	2...4 недели	6900 руб. – +
O13320	Щ2	Р	С	нет	2...4 недели	6720 руб. – +
O13215	Щ2	Р	Т	RS-485	2...4 недели	6900 руб. – +
O13335	Щ2	Р	Т	нет	2...4 недели	6720 руб. – +
O13240	Щ2	Р	И	RS-485	2...4 недели	6900 руб. – +
O13360	Щ2	Р	И	нет	2...4 недели	6720 руб. – +
O13265	Щ2	Р	У	RS-485	2...4 недели	6900 руб. – +
O13385	Щ2	Р	У	нет	2...4 недели	6720 руб. – +
O13190	Щ2	К	К	RS-485	2...4 недели	6900 руб. – +
O13310	Щ2	К	К	нет	2...4 недели	6720 руб. – +
O13205	Щ2	К	С	RS-485	2...4 недели	6900 руб. – +
O13325	Щ2	К	С	нет	2...4 недели	6720 руб. – +
O13220	Щ2	К	Т	RS-485	2...4 недели	6900 руб. – +
O13340	Щ2	К	Т	нет	2...4 недели	6720 руб. – +
O13245	Щ2	К	И	RS-485	2...4 недели	6900 руб. – +
O13365	Щ2	К	И	нет	2...4 недели	6720 руб. – +
O13270	Щ2	К	У	RS-485	2...4 недели	6900 руб. – +
O13390	Щ2	К	У	нет	2...4 недели	6720 руб. – +
O13210	Щ2	С	С	RS-485	2...4 недели	6900 руб. – +
O13330	Щ2	С	С	нет	2...4 недели	6720 руб. – +
O13225	Щ2	С	Т	RS-485	2...4 недели	6900 руб. – +
O13345	Щ2	С	Т	нет	2...4 недели	6720 руб. – +
O13250	Щ2	С	И	RS-485	2...4 недели	6900 руб. – +
O13370	Щ2	С	И	нет	2...4 недели	6720 руб. – +
O13275	Щ2	С	У	RS-485	2...4 недели	6900 руб. – +
O13395	Щ2	С	У	нет	2...4 недели	6720 руб. – +
O13180	Щ2	Т	Р	RS-485	2...4 недели	6900 руб. – +
O13300	Щ2	Т	Р	нет	2...4 недели	6720 руб. – +
O13230	Щ2	Т	Т	RS-485	2...4 недели	6900 руб. – +
O13350	Щ2	Т	Т	нет	2...4 недели	6720 руб. – +
O13255	Щ2	Т	И	RS-485	2...4 недели	6900 руб. – +
O13375	Щ2	Т	И	нет	2...4 недели	6720 руб. – +
O13280	Щ2	Т	У	RS-485	2...4 недели	6900 руб. – +
O13400	Щ2	Т	У	нет	2...4 недели	6720 руб. – +
O13260	Щ2	И	И	RS-485	2...4 недели	6900 руб. – +
O13380	Щ2	И	И	нет	2...4 недели	6720 руб. – +
O13285	Щ2	И	У	RS-485	2...4 недели	6900 руб. – +
O13405	Щ2	И	У	нет	2...4 недели	6720 руб. – +
O13195	Щ2	У	К	RS-485	2...4 недели	6900 руб. – +
O13315	Щ2	У	К	нет	2...4 недели	6720 руб. – +
O13235	Щ2	У	Т	RS-485	2...4 недели	6900 руб. – +
O13355	Щ2	У	Т	нет	2...4 недели	6720 руб. – +
O13290	Щ2	У	У	RS-485	2...4 недели	6900 руб. – +
O13410	Щ2	У	У	нет	2...4 недели	6720 руб. – +
O13176	Д	Р	Р	RS-485	Со склада	6480 руб. – +
O13296	Д	Р	Р	нет	Со склада	6240 руб. – +
O13186	Д	Р	К	RS-485	2...4 недели	6900 руб. – +
O13306	Д	Р	К	нет	2...4 недели	6720 руб. – +
O13201	Д	Р	С	RS-485	2...4 недели	6900 руб. – +
O13321	Д	Р	С	нет	2...4 недели	6720 руб. – +
O13216	Д	Р	Т	RS-485	2...4 недели	6900 руб. – +
O13336	Д	Р	Т	нет	2...4 недели	6720 руб. – +
O13241	Д	Р	И	RS-485	2...4 недели	6900 руб. – +
O13361	Д	Р	И	нет	2...4 недели	6720 руб. – +
O13266	Д	Р	У	RS-485	2...4 недели	6900 руб. – +
O13386	Д	Р	У	нет	2...4 недели	6720 руб. – +
O13191	Д	К	К	RS-485	2...4 недели	6900 руб. – +
O13311	Д	К	К	нет	2...4 недели	6720 руб. – +
O13206	Д	К	С	RS-485	2...4 недели	6900 руб. – +
O13326	Д	К	С	нет	2...4 недели	6720 руб. – +
O13221	Д	К	Т	RS-485	2...4 недели	6900 руб. – +
O13341	Д	К	Т	нет	2...4 недели	6720 руб. – +
O13246	Д	К	И	RS-485	2...4 недели	6900 руб. – +
O13366	Д	К	И	нет	2...4 недели	6720 руб. – +
O13271	Д	К	У	RS-485	2...4 недели	6900 руб. – +
O13391	Д	К	У	нет	2...4 недели	6720 руб. – +
O13211	Д	С	С	RS-485	2...4 недели	6900 руб. – +
O13331	Д	С	С	нет	2...4 недели	6720 руб. – +
O13226	Д	С	Т	RS-485	2...4 недели	6900 руб. – +
O13346	Д	С	Т	нет	2...4 недели	6720 руб. – +
O13251	Д	С	И	RS-485	2...4 недели	6900 руб. – +
O13371	Д	С	И	нет	2...4 недели	6720 руб. – +
O13276	Д	С	У	RS-485	2...4 недели	6900 руб. – +
O13396	Д	С	У	нет	2...4 недели	6720 руб. – +
O13181	Д	Т	Р	RS-485	2...4 недели	6900 руб. – +
O13301	Д	Т	Р	нет	2...4 недели	6720 руб. – +
O13231	Д	Т	Т	RS-485	2...4 недели	6900 руб. – +
O13351	Д	Т	Т	нет	2...4 недели	6720 руб. – +
O13256	Д	Т	И	RS-485	2...4 недели	6900 руб. – +
O13376	Д	Т	И	нет	2...4 недели	6720 руб. – +
O13281	Д	Т	У	RS-485	2...4 недели	6900 руб. – +
O13401	Д	Т	У	нет	2...4 недели	6720 руб. – +
O13261	Д	И	И	RS-485	2...4 недели	6900 руб. – +
O13381	Д	И	И	нет	2...4 недели	6720 руб. – +
O13286	Д	И	У	RS-485	2...4 недели	6900 руб. – +
O13406	Д	И	У	нет	2...4 недели	6720 руб. – +
O13196	Д	У	К	RS-485	2...4 недели	6900 руб. – +
O13316	Д	У	К	нет	2...4 недели	6480 руб. – +
O13236	Д	У	Т	RS-485	2...4 недели	6900 руб. – +
O13356	Д	У	Т	нет	2...4 недели	6720 руб. – +
O13291	Д	У	У	RS-485	2...4 недели	6900 руб. – +
O13411	Д	У	У	нет	2...4 недели	6720 руб. – +
O13177	Щ5	Р	Р	RS-485	2...4 недели	6480 руб. – +
O13297	Щ5	Р	Р	нет	2...4 недели	6240 руб. – +
O13187	Щ5	Р	К	RS-485	2...4 недели	6900 руб. – +
O13307	Щ5	Р	К	нет	2...4 недели	6720 руб. – +
O13202	Щ5	Р	С	RS-485	2...4 недели	6900 руб. – +
O13322	Щ5	Р	С	нет	2...4 недели	6720 руб. – +
