Термопара дТП011

Прибор для измерения температуры поверхностей при помощи закладных деталей в окислительных и нейтральных газовых средах

Номинальная статическая характеристика: ХА (К), ХК (L)
Диапазон измеряемых температур: −40…+300°С
Класс допуска: 2
Длина термопары: 0,2…100 м
Диаметр термоэлектрода: 0,5 мм, 0,7 мм или 1,2 мм
Тип изоляции: нить К11С6

Обратите внимание! Цены и сроки изготовления всех модификаций, не представленных к заказу через сайт, но присутствующих в описании прибора, вы можете узнать у наших менеджеров по телефону +7-911-927-32-74 или электронной почте 327@kipspb.ru

В закладки

от 330 руб. Наличие: 4...5 недель

Цену, наличие на складе и сроки поставки можно узнать у менеджера

₽

Доставка по России
Способы оплаты

Описание
Отзывы (0)

Термопара предназначена для измерения температуры поверхностей при помощи закладных деталей в окислительных и нейтральных газовых средах, не содержащих веществ, вступающих во взаимодействие с материалом термопар и влажностью не более 80%

Принцип действия и конструкция: Термопара представляет собой два термоэлектрода из различных металлов, спаянных между собой. При помещении одного спая (рабочего) в измеряемую среду вследствие разницы температур спаев по термоэлектродам протекает ЭДС, прямо пропорциональная разности этих температур.

Особенности:

С открытым «горячим» спаем
Бюджетные и малогабаритные
Имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе

Монтаж:Для соединения термопар с измерительными приборами используются компенсационные провода, например:

– ПТН-А;
– ПТНн-А;
– ПТНт-А;
– ПТНГт-А;
– ПТНЭ-А;
– ПТНГЭ-А;

– ПТНЭк-А;

– ПТНГЭк-А.

При подключении проводов необходимо соблюдать полярность

Полярность	ХА(К)	ХК (L)	ЖК (J)	НН (N)	ХКн (E)	МКн (Т)
«+»	красная жила (хромель)	красная жила (хромель)	красная жила (железо)	красная жила (нихросил)	красная жила (хромель)	красная жила (медь)
«−»	зеленая жила (алюмель)	оранжевая жила (копель)	синяя жила (константан)	белая жила (нисил)	черная жила (константан)	коричневая жила (константан)

Показатели надежности и условия эксплуатации:– вероятность безотказной работы — не менее 0,95 за 16 000 ч;
– средний срок службы — не менее 4 лет;
– гарантийный срок эксплуатации — 2 года.
Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008 — группа N2.
Рабочие условия эксплуатации места перехода «арматура-кабельный вывод»:
– помещения с нерегулируемыми климатическими условиями и (или) навесы;
– относительная влажность не более 95% при +35°С и более низких температурах без конденсации влаги;
– атмосферное давление от 84 до 106,7 кПа.

Технические характеристики:

Параметр	Значение
Номинальная статическая характеристика	ХА (К), ХК (L)
Диапазон измеряемых температур	−40...+300°С
Класс допуска датчика	2
Допустимое отклонение	±2,5°С
Длина термопары (L)	0,2...100 м (кратно 0,01м)
Диаметр термоэлектрода	0,5 мм, 0,7 мм, 1,2 мм
Тип изоляции	Нить К11С6
Тепловая инерция	≤ 3 с
Степень защиты	IP00

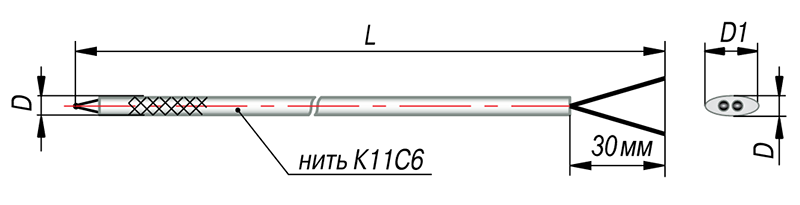

Габаритные размеры

D = 1,8 мм; 2,2 мм; 2,3 мм; 3,4 мм D1 = 2,2 мм; 2,6 мм; 2,9 мм; 4,5 мм L = 0,2…100 м (кратно 0,01 м)

Предельные допустимые отклонения согласно ГОСТ Р 8.585-2001 (справочная таблица):

Класс допуска	2
Тип	Диапазон измерения	Допустимые отклонения
ХА (К)	−40...+333°С	±2,5°С
ХА (К)	+333...+1300°С	±0,0075Т
ХК (L)	−40...+360°С	±2,5°С
ХК (L)	+360...+800°С	±(0,7°С+0,005T)

Диапазон измеряемых температур зависит от конструктивного исполнения датчика и материала защитной арматуры.
Т — абсолютное значение температуры измеряемой среды, °С.
