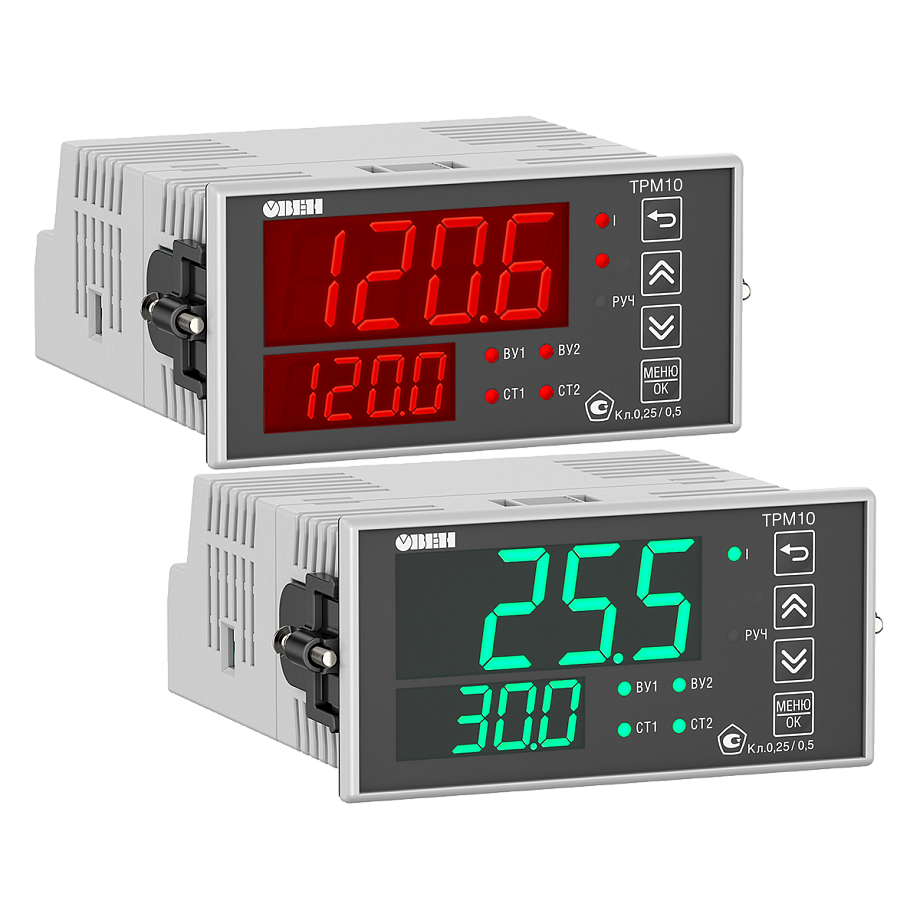

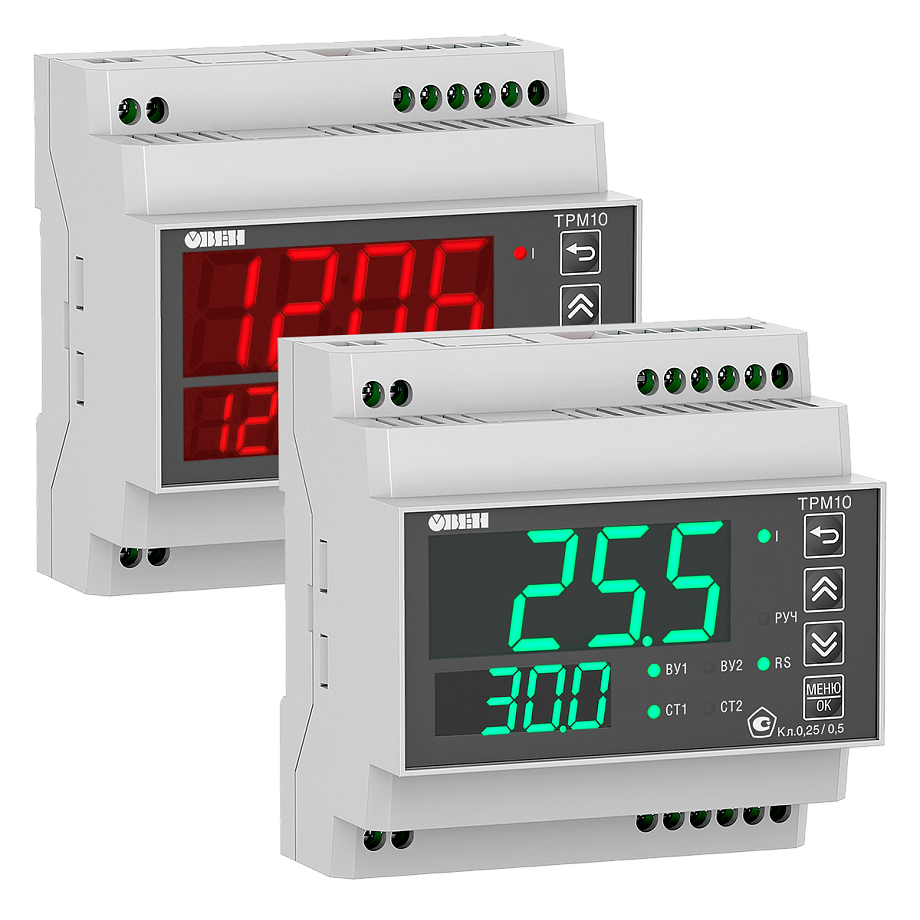

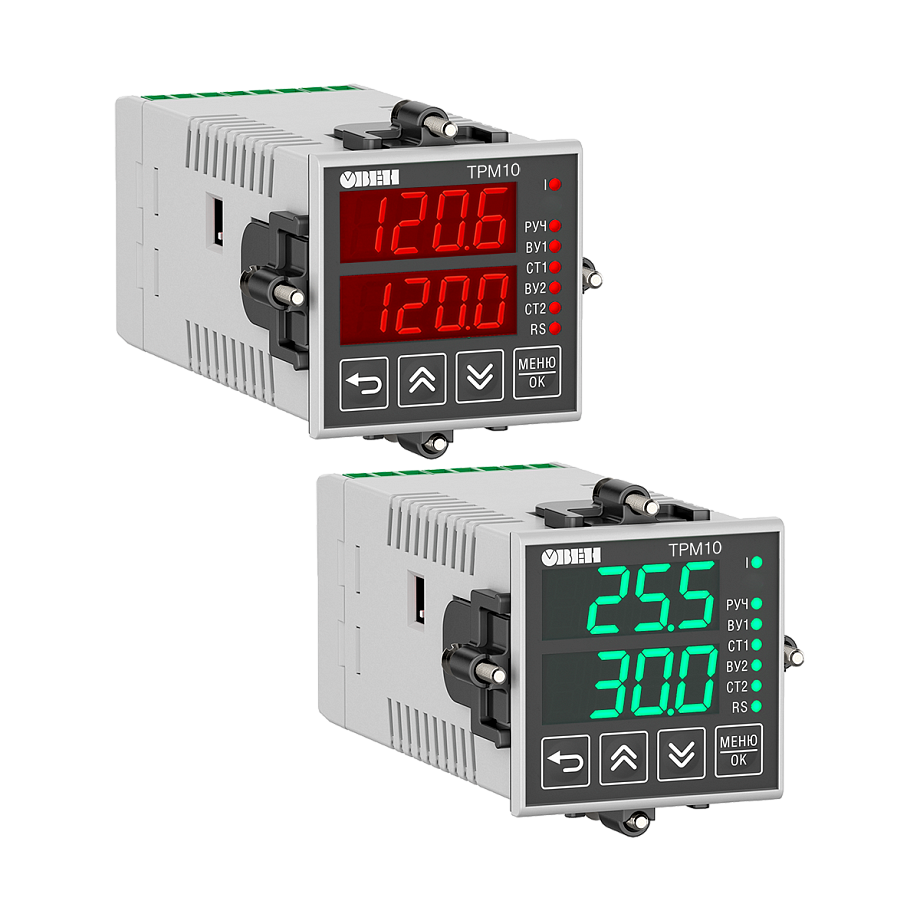

ПИД-регулятор ОВЕН ТРМ10-У2

ТРМ10 – промышленный ПИД-регулятор, предназначенный для измерения, регистрации, контроля аварий или автоматического регулирования температуры и других физических параметров по одному каналу.
Прибор проходит процедуру регистрации в Государственном реестре средств измерений. На текущий момент средством измерения не является. Вы можете заказать ТМР10 с поверкой и сертификатом средства измерения предыдущей модификации.

Количество универсальных входов: 1
Контроль обрыва связи с исполнительными механизмами
Ручной режим управления исполнительными механизмами
Дискретное или аналоговое управление нагрузкой по ПИД закону

В закладки

от 6 480 руб. Наличие: Со склада Выбрать конфигурацию Есть уценённый товар. Цена от 5940 руб. Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (10)
Все модификации (361)
Уценка (1)
Отзывы (0)

Наличие интерфейса RS-485 позволяет включать ТРМ10 в системы распределенной диспетчеризации. Информация с прибора на компьютер или мобильное устройство передается в SCADA-системы, облачный сервис, OPC-серверы и др. с помощью сетевых шлюзов по протоколу Modbus RTU/ASCII. Это позволит организовать взаимодействие между различными подсистемами инженерного оборудования для проведения автоматизированного оперативного контроля.Функциональные возможности:

Измерение и регулирование физических величин по одному каналу
Регистрация и управление исполнительными механизмами сигналом 4…20мА или 0...10В
Сигнализация о выходе измеряемой величины за заданные пределы
Дополнительный вход для дистанционного пуска и останова регулирования

Преимущества:

Простой и удобный монтаж кабельных линий благодаря "лифтовому" механизму клеммных колодок
Индикатор текущей измеренной температуры увеличен с 14 до 20 мм
Перемещение по меню настроек стало еще проще, благодаря добавленной кнопке "Назад" на лицевую панель прибора
Подключение датчиков 4...20мА упрощено. DIP-переключатель на боковой стороне прибора заменил монтаж внешнего шунтирующего резистора
Расширенный температурный диапазон обеспечивает надлежащую работу прибора в суровых климатических условиях при температуре от −40 до +50°С
Прибор оснащен интерфейсом RS-485, благодаря которому стало возможно включать регулятор в распределительные системы дисптчеризации
Для проведения пуско-наладки в приборе реализована возможность управления исполнительными механизмами в ручном режиме
ТРМ10 контролирует обрыв линии связи с исполнительными механизмами - авария LBA

Поддерживаемые градуировки:

Термопары: ТХК(L), ТЖК(J), ТНН(N), ТХА(К), ТПП(S), ТПП(R), TПР(В), ТВР(А-1), ТВР(А-2), ТВР(А-3), ТМК(Т), ТХКн(E), Typ.L (DIN 43710), Typ К (DIN 43710)
Термопреобразователи сопротивления: Cu50, 50M, Pt50, 50П, Cu100, 100М, Pt100, 100П, 100Н, Pt500, 500П, Cu500, 500М, 500Н, Cu1000, 1000М, Pt1000, 1000П, 1000Н, 53М
Пирометры: РК-15, РК-20, РС-20, РС-25
Унифицированные аналоговые сигналы: 0...5; 0...20; 4...20 мА, –50...50 мВ, 0...1 В

Технические характеристики:

Параметр	Значение
Количество универсальных входов	1
Время опроса одного входа:	≤1 с
Предел основной приведенной погрешности измерения: - для термоэлектрических преобразователей - для других датчиков	±0,5% ±0,25%
Напряжение питания	~20...264 В (номинальное ~230 В), 50 Гц =21...120 В (номинальное =24 В)
Потребляемая мощность	≤ 10 ВА
Напряжение встроенного источника питания нормирующих преобразователей	=24 +/- 2,4 В
Максимально допустимый ток источника питания	50 мА
Температура окружающего воздуха	−40...+50°С
Атмосферное давление	84...106,7 кПа
Относительная влажность воздуха	≤ 85% (при +35°С и ниже без конденсации влаги)
Степень защиты корпуса: - настенный (Н) - щитовые (Щ1, Щ2, Щ5) - DIN-реечный (Д)	IP44 IP54 (со стороны лицевой панели) IP20 (со стороны лицевой панели)
Габаритные размеры прибора: - настенный (Н) - щитовой (Щ1) - щитовой (Щ2) - щитовой (Щ5) - DIN-реечный (Д)	105×130×65 мм 96×96×53 мм 96×48×100 мм 48×48×103 мм 72×90×58 мм

Характеристики выходных устройств:

Параметр	Значение
Р - электромагнитное реле	≤ 8 А при 230 В 50...60 Гц, cos φ > 0,4
К - транзисторная оптопара n-p-n типа	Постоянный ток не более 400 мА при постоянном напряжении не более 60 В
С - симисторная оптопара	Ток не более 50 мА при переменном напряжении не более 250 В (50 Гц). Ток в импульсном режиме не более 500 мА (tимп. не более 5 мс). Максимальное коммутируемое напряжение не более 600 В
И - цифроаналоговый преобразователь "параметр - ток 4...20 мА"	Нагрузка 100…1000 Ом, напряжение питания 12...30 В пост. тока
У - цифроаналоговый преобразователь "параметр - напряжение 0...10 В"	Постоянное напряжение 0…10 В на внешней нагрузке более 2 кОм, напряжение питания 16…30 В
Т - выход для управления твердотельным реле	Выходной ток не более 40 мА. Выходное напряжение высокого уровня – 4…6 В. Выходное напряжение низкого уровня – 0…0,7 В

Габаритные размеры
Корпус Д	Корпус Щ1

Корпус Щ2	Корпус Щ5

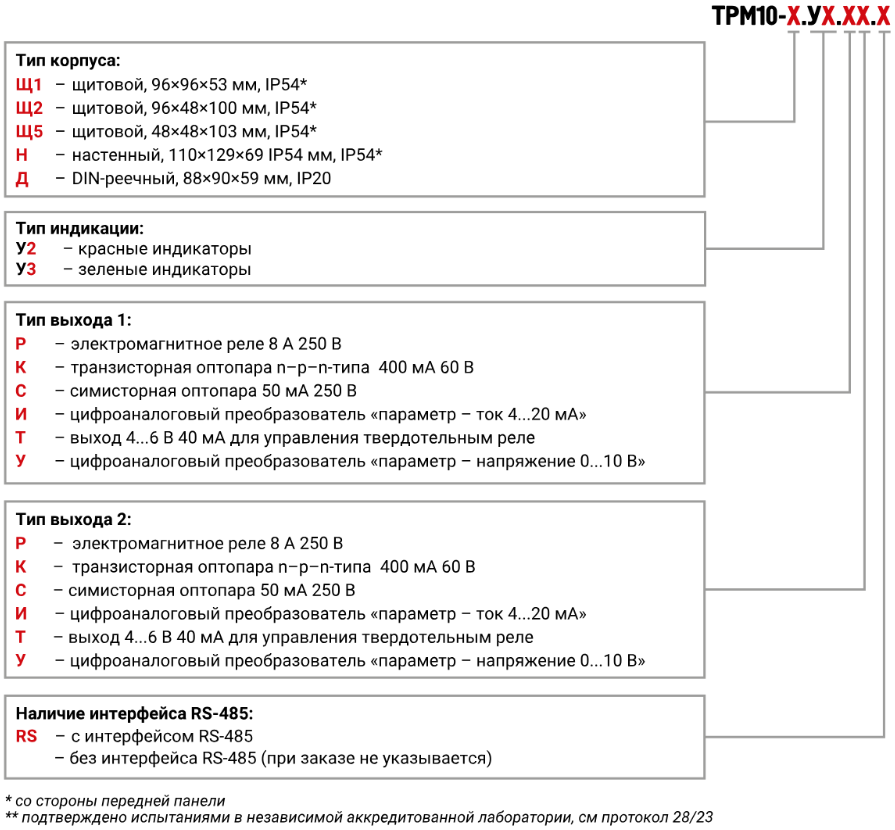

Модификации

Версия: 2022-09-18-ШАР

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	21.09.2022	13.36 Мб

Артикул	Тип корпуса	Тип выхода 1	Тип выхода 2	Интерфейс	Срок поставки	Стоимость
Щ1 Щ2 Щ5 Н Д	Р К С Т И У	Р К С Т И У	RS-485 нет

Артикул	Тип корпуса	Тип выхода 1	Тип выхода 2	Интерфейс	Срок поставки	Стоимость

Артикул	Свойства				Срок поставки	Стоимость

Артикул	Свойства				Срок поставки	Стоимость

Артикул	Тип корпуса	Тип выхода 1	Тип выхода 2	Интерфейс	Срок поставки	Стоимость
O14078	Щ1	Т	Р	RS-485	Со склада	7080 руб. – +
O14258	Щ1	Т	Р	нет	Со склада	6900 руб. – +
O14064	Щ2	Р	Р	RS-485	Со склада	6600 руб. – +
O14259	Щ2	Т	Р	нет	Со склада	6900 руб. – +
O14264	Щ2	И	Р	нет	Со склада	6900 руб. – +
O14089	Щ2	У	Р	RS-485	Со склада	7080 руб. – +
O14080	Щ5	Т	Р	RS-485	Со склада	7080 руб. – +
O14246	Н	Р	Р	нет	Со склада	6480 руб. – +
O14067	Д	Р	Р	RS-485	Со склада	6600 руб. – +
O14247	Д	Р	Р	нет	Со склада	6480 руб. – +

Артикул	Тип корпуса	Тип выхода 1	Тип выхода 2	Интерфейс	Срок поставки	Стоимость
O14063	Щ1	Р	Р	RS-485	2...4 недели	6600 руб. – +
O14243	Щ1	Р	Р	нет	2...4 недели	6480 руб. – +
O14093	Щ1	Р	К	RS-485	2...4 недели	7080 руб. – +
O14273	Щ1	Р	К	нет	2...4 недели	6900 руб. – +
O14123	Щ1	Р	С	RS-485	2...4 недели	7080 руб. – +
O14303	Щ1	Р	С	нет	2...4 недели	6900 руб. – +
O14153	Щ1	Р	Т	RS-485	2...4 недели	7080 руб. – +
O14333	Щ1	Р	Т	нет	2...4 недели	6900 руб. – +
O14183	Щ1	Р	И	RS-485	2...4 недели	7080 руб. – +
O14363	Щ1	Р	И	нет	2...4 недели	6900 руб. – +
O14213	Щ1	Р	У	RS-485	2...4 недели	7080 руб. – +
O14393	Щ1	Р	У	нет	2...4 недели	6900 руб. – +
O14068	Щ1	К	Р	RS-485	2...4 недели	7080 руб. – +
O14248	Щ1	К	Р	нет	2...4 недели	6900 руб. – +
O14098	Щ1	К	К	RS-485	2...4 недели	7080 руб. – +
O14278	Щ1	К	К	нет	2...4 недели	6900 руб. – +
O14128	Щ1	К	С	RS-485	2...4 недели	7080 руб. – +
O14308	Щ1	К	С	нет	2...4 недели	6900 руб. – +
O14158	Щ1	К	Т	RS-485	2...4 недели	7080 руб. – +
O14338	Щ1	К	Т	нет	2...4 недели	6900 руб. – +
O14188	Щ1	К	И	RS-485	2...4 недели	7080 руб. – +
O14368	Щ1	К	И	нет	2...4 недели	6900 руб. – +
O14218	Щ1	К	У	RS-485	2...4 недели	7080 руб. – +
O14398	Щ1	К	У	нет	2...4 недели	6900 руб. – +
O14073	Щ1	С	Р	RS-485	2...4 недели	7080 руб. – +
O14253	Щ1	С	Р	нет	2...4 недели	6900 руб. – +
O14103	Щ1	С	К	RS-485	2...4 недели	7080 руб. – +
O14283	Щ1	С	К	нет	2...4 недели	6900 руб. – +
O14133	Щ1	С	С	RS-485	2...4 недели	7080 руб. – +
O14313	Щ1	С	С	нет	2...4 недели	6900 руб. – +
O14163	Щ1	С	Т	RS-485	2...4 недели	7080 руб. – +
O14343	Щ1	С	Т	нет	2...4 недели	6900 руб. – +
O14193	Щ1	С	И	RS-485	2...4 недели	7080 руб. – +
O14373	Щ1	С	И	нет	2...4 недели	6900 руб. – +
O14223	Щ1	С	У	RS-485	2...4 недели	7080 руб. – +
O14403	Щ1	С	У	нет	2...4 недели	6900 руб. – +
O14078	Щ1	Т	Р	RS-485	Со склада	7080 руб. – +
O14258	Щ1	Т	Р	нет	Со склада	6900 руб. – +
O14108	Щ1	Т	К	RS-485	2...4 недели	7080 руб. – +
O14288	Щ1	Т	К	нет	2...4 недели	6900 руб. – +
O14138	Щ1	Т	С	RS-485	2...4 недели	7080 руб. – +
O14318	Щ1	Т	С	нет	2...4 недели	6900 руб. – +
O14168	Щ1	Т	Т	RS-485	2...4 недели	7080 руб. – +
O14348	Щ1	Т	Т	нет	2...4 недели	6900 руб. – +
O14198	Щ1	Т	И	RS-485	2...4 недели	7080 руб. – +
O14378	Щ1	Т	И	нет	2...4 недели	6900 руб. – +
O14228	Щ1	Т	У	RS-485	2...4 недели	7080 руб. – +
O14408	Щ1	Т	У	нет	2...4 недели	6900 руб. – +
O14083	Щ1	И	Р	RS-485	2...4 недели	7080 руб. – +
O14263	Щ1	И	Р	нет	2...4 недели	6900 руб. – +
O14113	Щ1	И	К	RS-485	2...4 недели	7080 руб. – +
O14293	Щ1	И	К	нет	2...4 недели	6900 руб. – +
O14143	Щ1	И	С	RS-485	2...4 недели	7080 руб. – +
O14323	Щ1	И	С	нет	2...4 недели	6900 руб. – +
O14173	Щ1	И	Т	RS-485	2...4 недели	7080 руб. – +
O14353	Щ1	И	Т	нет	2...4 недели	6900 руб. – +
O14203	Щ1	И	И	RS-485	2...4 недели	7080 руб. – +
O14383	Щ1	И	И	нет	2...4 недели	6900 руб. – +
O14233	Щ1	И	У	RS-485	2...4 недели	7080 руб. – +
O14413	Щ1	И	У	нет	2...4 недели	6900 руб. – +
O14088	Щ1	У	Р	RS-485	2...4 недели	7080 руб. – +
O14268	Щ1	У	Р	нет	2...4 недели	6900 руб. – +
O14118	Щ1	У	К	RS-485	2...4 недели	7080 руб. – +
O14298	Щ1	У	К	нет	2...4 недели	6900 руб. – +
O14148	Щ1	У	С	RS-485	2...4 недели	7080 руб. – +
O14328	Щ1	У	С	нет	2...4 недели	6900 руб. – +
O14178	Щ1	У	Т	RS-485	2...4 недели	7080 руб. – +
O14358	Щ1	У	Т	нет	2...4 недели	6900 руб. – +
O14208	Щ1	У	И	RS-485	2...4 недели	7080 руб. – +
O14388	Щ1	У	И	нет	2...4 недели	6900 руб. – +
O14238	Щ1	У	У	RS-485	2...4 недели	7080 руб. – +
O14418	Щ1	У	У	нет	2...4 недели	6900 руб. – +
O14064	Щ2	Р	Р	RS-485	Со склада	6600 руб. – +
O14244	Щ2	Р	Р	нет	2...4 недели	6480 руб. – +
O14094	Щ2	Р	К	RS-485	2...4 недели	7080 руб. – +
O14274	Щ2	Р	К	нет	2...4 недели	6900 руб. – +
O14124	Щ2	Р	С	RS-485	2...4 недели	7080 руб. – +
O14304	Щ2	Р	С	нет	2...4 недели	6900 руб. – +
O14154	Щ2	Р	Т	RS-485	2...4 недели	7080 руб. – +
O14334	Щ2	Р	Т	нет	2...4 недели	6900 руб. – +
O14184	Щ2	Р	И	RS-485	2...4 недели	7080 руб. – +
O14364	Щ2	Р	И	нет	2...4 недели	6900 руб. – +
O14214	Щ2	Р	У	RS-485	2...4 недели	7080 руб. – +
O14394	Щ2	Р	У	нет	2...4 недели	6900 руб. – +
O14069	Щ2	К	Р	RS-485	2...4 недели	7080 руб. – +
O14249	Щ2	К	Р	нет	2...4 недели	6900 руб. – +
O14099	Щ2	К	К	RS-485	2...4 недели	7080 руб. – +
O14279	Щ2	К	К	нет	2...4 недели	6900 руб. – +
O14129	Щ2	К	С	RS-485	2...4 недели	7080 руб. – +
O14309	Щ2	К	С	нет	2...4 недели	6900 руб. – +
O14159	Щ2	К	Т	RS-485	2...4 недели	7080 руб. – +
O14339	Щ2	К	Т	нет	2...4 недели	6900 руб. – +
O14189	Щ2	К	И	RS-485	2...4 недели	7080 руб. – +
O14369	Щ2	К	И	нет	2...4 недели	6900 руб. – +
O14219	Щ2	К	У	RS-485	2...4 недели	7080 руб. – +
O14399	Щ2	К	У	нет	2...4 недели	6900 руб. – +
O14074	Щ2	С	Р	RS-485	2...4 недели	7080 руб. – +
O14254	Щ2	С	Р	нет	2...4 недели	6900 руб. – +
O14104	Щ2	С	К	RS-485	2...4 недели	7080 руб. – +
O14284	Щ2	С	К	нет	2...4 недели	6900 руб. – +
O14134	Щ2	С	С	RS-485	2...4 недели	7080 руб. – +
O14314	Щ2	С	С	нет	2...4 недели	6900 руб. – +
O14164	Щ2	С	Т	RS-485	2...4 недели	7080 руб. – +
O14344	Щ2	С	Т	нет	2...4 недели	6900 руб. – +
O14194	Щ2	С	И	RS-485	2...4 недели	7080 руб. – +
O14374	Щ2	С	И	нет	2...4 недели	6900 руб. – +
O14224	Щ2	С	У	RS-485	2...4 недели	7080 руб. – +
O14404	Щ2	С	У	нет	2...4 недели	6900 руб. – +
O14079	Щ2	Т	Р	RS-485	2...4 недели	7080 руб. – +
O14259	Щ2	Т	Р	нет	Со склада	6900 руб. – +
O14109	Щ2	Т	К	RS-485	2...4 недели	7080 руб. – +
O14289	Щ2	Т	К	нет	2...4 недели	6900 руб. – +
O14139	Щ2	Т	С	RS-485	2...4 недели	7080 руб. – +
O14319	Щ2	Т	С	нет	2...4 недели	6900 руб. – +
O14169	Щ2	Т	Т	RS-485	2...4 недели	7080 руб. – +
O14349	Щ2	Т	Т	нет	2...4 недели	6900 руб. – +
O14199	Щ2	Т	И	RS-485	2...4 недели	7080 руб. – +
O14379	Щ2	Т	И	нет	2...4 недели	6900 руб. – +
O14229	Щ2	Т	У	RS-485	2...4 недели	7080 руб. – +
O14409	Щ2	Т	У	нет	2...4 недели	7080 руб. – +
O14084	Щ2	И	Р	RS-485	2...4 недели	7080 руб. – +
O14264	Щ2	И	Р	нет	Со склада	6900 руб. – +
O14114	Щ2	И	К	RS-485	2...4 недели	7080 руб. – +
O14294	Щ2	И	К	нет	2...4 недели	6900 руб. – +
O14144	Щ2	И	С	RS-485	2...4 недели	7080 руб. – +
O14324	Щ2	И	С	нет	2...4 недели	6900 руб. – +
O14174	Щ2	И	Т	RS-485	2...4 недели	7080 руб. – +
O14354	Щ2	И	Т	нет	2...4 недели	6900 руб. – +
O14204	Щ2	И	И	RS-485	2...4 недели	7080 руб. – +
O14384	Щ2	И	И	нет	2...4 недели	6900 руб. – +
O14234	Щ2	И	У	RS-485	2...4 недели	7080 руб. – +
O14414	Щ2	И	У	нет	2...4 недели	6900 руб. – +
O14089	Щ2	У	Р	RS-485	Со склада	7080 руб. – +
O14269	Щ2	У	Р	нет	2...4 недели	6900 руб. – +
O14119	Щ2	У	К	RS-485	2...4 недели	7080 руб. – +
O14299	Щ2	У	К	нет	2...4 недели	6900 руб. – +
O14149	Щ2	У	С	RS-485	2...4 недели	7080 руб. – +
O14329	Щ2	У	С	нет	2...4 недели	6900 руб. – +
O14179	Щ2	У	Т	RS-485	2...4 недели	7080 руб. – +
O14359	Щ2	У	Т	нет	2...4 недели	6900 руб. – +
O14209	Щ2	У	И	RS-485	2...4 недели	7080 руб. – +
O14389	Щ2	У	И	нет	2...4 недели	6900 руб. – +
O14239	Щ2	У	У	RS-485	2...4 недели	7080 руб. – +
O14419	Щ2	У	У	нет	2...4 недели	6900 руб. – +
O14065	Щ5	Р	Р	RS-485	2...4 недели	6600 руб. – +
O14245	Щ5	Р	Р	нет	2...4 недели	6480 руб. – +
O14095	Щ5	Р	К	RS-485	2...4 недели	7080 руб. – +
O14275	Щ5	Р	К	нет	2...4 недели	6900 руб. – +
O14125	Щ5	Р	С	RS-485	2...4 недели	7080 руб. – +
O14305	Щ5	Р	С	нет	2...4 недели	6900 руб. – +

Артикул	Описание	Срок поставки	Стоимость
O61720	Тип корпуса: Щ2; Интерфейс: RS-485; Тип выхода 2: Р; Тип выхода 1: Р. Причина уценки: 2021г.	Со склада	5940 руб. – +
