Пневмоцилиндры и гидроцилиндры
Пневматические цилиндры — это исполнительные устройства систем и механизмов, работающих на сжатом воздухе. Они преобразуют его энергию в механическое движение. Пневмоцилиндры делятся на две категории — поршневые и мембранные. В нашем каталоге представлены изделия первого типа, преобразующие энергию сжатого воздуха в возвратно-поступательное движение.
Читать далее...
- Количество пальцев захвата: 2, 3, 4
- Двустороннее действие
- Рабочее давление: 0,2...0,6 МПа, 0,1...0,6 МПа для ARP-MH-S4-32
- Удерживающее усилие: 37...61 Н
- Диаметр поршня: 20...32 мм
- Длина хода: 4...8 мм
- Материал: алюминий (корпус), NBR (уплотнения)
- Присоединение: M5×0,8
- Двустороннее действие
- Рабочее давление: 0,16...0,7 МПа
- Диаметр поршня: 6...20 мм
- Длина хода: 150...500 мм
- Скорость хода поршня: 50...500 мм/с
- Присоединение: резьбовое M3×0,5, M5×0,8, Rc⅛"
- Рабочее давление: 0,1…0,9 МПа
- Диаметр поршня: 40 мм
- Длина хода штока: 60 мм
- Скорость хода поршня: 50…800 мм/c
- Присоединение: G¼"
- Двустороннее действие
- Магнит в комплекте
- Рабочее давление: 0,1…0,9 МПа
- Диаметр поршня: 32...250 мм
- Длина хода штока: 25…1000 мм
- Скорость хода поршня: 50…800 мм/c
- Двустороннее действие
- Рабочее давление: 0,1…0,9 МПа
- Диаметр поршня: 16...40 мм
- Длина хода штока: 10…500 мм
- Скорость хода поршня: 50…800 мм/c
- Двустороннее действие
- Рабочее давление: 0,1…0,9 МПа
- Диаметр поршня: 12...40 мм
- Длина хода штока: 25...300 мм
- Скорость хода поршня: 10…1000 мм/c
- Двустороннее действие
- Рабочее давление: 0,1…0,9 МПа
- Диаметр поршня: 12...100 мм
- Длина хода штока: 5…100 мм
- Скорость хода поршня: 30…500 мм/c
- Двустороннее действие
- Рабочее давление: 0,1…0,9 МПа
- Диаметр поршня: 10...32 мм
- Длина хода штока: 10…200 мм
- Скорость хода поршня: 100…800 мм/c
- Двухштоковый
- Двустороннее действие
- Рабочее давление: 0,1…1,0 МПа
- Диаметр поршня: 16 мм
- Длина хода штока: 30 мм
- Трехштоковый
- Присоединение: резьбовое M5×0,8
- Двустороннее действие
- Магнит в комплекте
- Рабочее давление: 0,1…0,9 МПа
- Диаметр поршня: 12...100 мм
- Длина хода штока: 10…100 мм
- Трехштоковый
- Двустороннее действие
- Рабочее давление: 0,1…0,9 МПа
- Диаметр поршня: 6...10 мм
- Длина хода штока: 5…15 мм
- Присоединение: M5×0,8
- Одностороннего действия с пружинным возвратом
- Рабочее давление: 0,1…0,9 МПа
- Диаметр поршня: 25...63 мм
- Длина хода штока: 26 мм, 28 мм, 30 мм, 34 мм
- Направление вращения: по часовой стрелке или против часовой стрелки
- Подъем и поворот на 90°
- Рабочее давление: 0,1…0,9 МПа
- Типоразмер: 32 мм
- Угол поворота: 90° или 180°
- Двустороннего действия
- Рабочее давление: 0,1…0,7 МПа
- Удерживающее усилие: 3,3...404 Н
- Диаметр поршня: 6...40 мм
- Длина хода на раскрытие: 4...30 мм
- Рабочее давление: 0,1…1 МПа
- Диаметр поршня: 20 мм
- Длина хода штока: 125 мм
- Скорость хода поршня: 10…100 мм/c
- Присоединение: G⅛"
- Двустороннее действие
- Магнит в комплекте
- Рабочее давление: 0,1…1 МПа
- Диаметр поршня: 12 мм
- Длина хода штока: 100 мм
- Скорость хода поршня: 50…1500 мм/c
- Присоединение: M5×0,8
- Двустороннее действие
- Магнит в комплекте
- Рабочее давление: 0,1...0,7 МПа
- Диаметр поршня: 15 мм
- Длина хода: 160 мм
- Скорость хода поршня: 50...400 мм/с
- Присоединение: резьбовое M5×0,8
- Двустороннее действие
- Рабочая среда: гидравлическое масло
- Рабочее давление: 0,3…6,86 МПа
- Диаметр цилиндра: 32 мм, 40 мм, 50 мм, 63 мм, 80 мм, 100 мм
- Диаметр штока: 16 мм, 20 мм, 25 мм, 32 мм, 40 мм
- Длина штока: 50…500 мм
- Двустороннее действие
Принцип их работы следующий: энергоноситель подается в одну из полостей изделия. Параллельно этому вторая полость соединяется с атмосферным воздухом. Создается разность давлений, под воздействием которой происходит перемещение штока с закрепленным на нем поршнем. В результате формируется механическое усилие.
Поршневые пневматические цилиндры бывают одно- и двусторонними (в зависимости от направления действия). В первом случае поршень в одну сторону движется под воздействием сжатого воздуха, а в другую — благодаря возвратной пружине. Особенность в том, что эта же пружина снижает усилие прямого хода. Такие пневмоцилиндры управляются пневматическими распределителями типа 3/2. У них три вводных/выводных канала и две возможные позиции золотника, поэтому устройства также называют трехлинейными и двухпозиционными.
У двухсторонних пневмоцилиндров поршень в обоих направлениях перемещается под воздействием сжатого воздуха. Рабочими являются и прямой, и обратный ход, но в первом случае генерируется более мощное усилие. Для управления используются распределители типа 5/2. У них пять вводных/выводных каналов и две возможные позиции золотника. Эти устройства также называют пятилинейными и двухпозиционными.

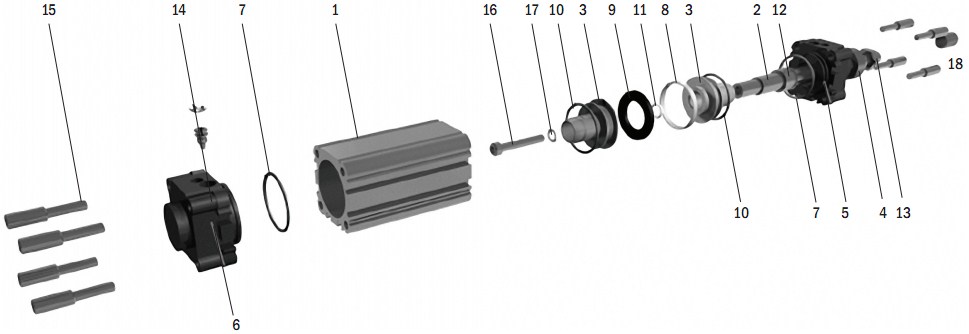

Если говорить о внутренней конструкции пневматических цилиндров, то изделие выполнено в виде полости, разделенной на две части поршнем. Он зафиксирован на штоке, который соединен с исполнительным устройством.
О том, как подобрать цилиндр, можно прочитать в статье "Как рассчитать усилие пневмоцилинда"
