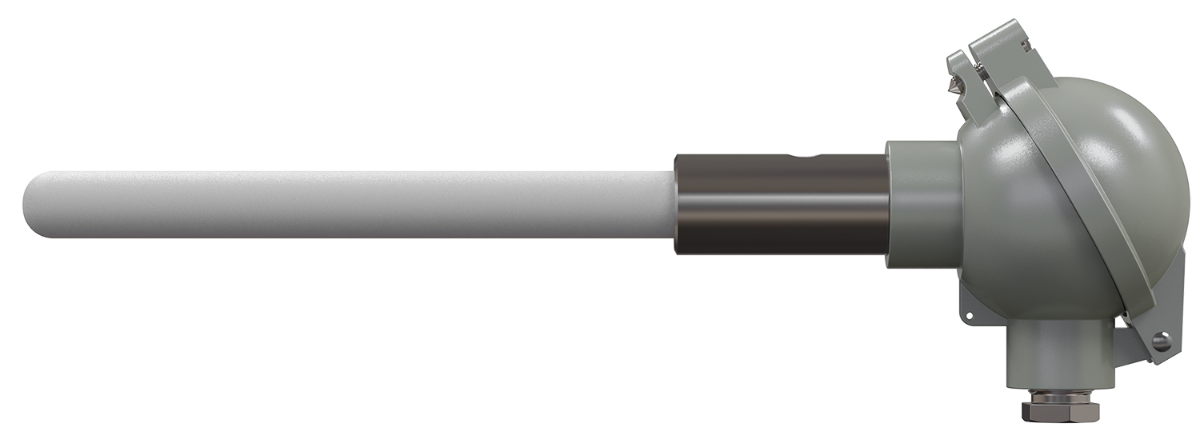

Термопара с коммутационной головкой дТПS155

Термопара предназначена для измерения температуры жидких и газообразных сред, неагрессивных к материалу корпуса датчика

Номинальная статическая характеристика: ПП(S)
Диапазон измеряемых температур: 0…+1300°С
Класс допуска: 2
Длина монтажной части: 250 мм, 320 мм, 400 мм, 500 мм, 630 мм, 800 мм, 1000 мм, 1250 мм, 1600 мм, 2000 мм
Диаметр монтажной части: 20 мм (корунд), 30 мм (сталь)
Тип спая: изолированный
Материал корпуса датчика: корунд CER795, нержавеющая сталь 12Х18Н10Т
Исполнение коммутационной головки: металл

Обратите внимание! Цены и сроки изготовления всех модификаций, не представленных к заказу через сайт, но присутствующих в описании прибора, вы можете узнать у наших менеджеров по телефону +7-911-927-32-74 или электронной почте 327@kipspb.ru

В закладки

от 40 758 руб. Наличие: 2...4 недели

Цену, наличие на складе и сроки поставки можно узнать у менеджера

₽

Доставка по России
Способы оплаты

Описание
Отзывы (0)

Принцип действия и конструкция

Термопара представляет собой два термоэлектрода из различных металлов, спаянных между собой. При помещении одного спая (рабочего) в измеряемую среду вследствие разницы температур спаев по термоэлектродам протекает ЭДС, прямо пропорциональная разности этих температур.

Внимание! Температура в зоне перехода от корундовой части к металлической не более +800°С

Скорость нагрева корундового чехла не более 150°С/мин, погружение в измеряемую среду – плавное.

Особенности

Термопара используется для измерения температур в печах термообработки металлургической, стекольной промышленностей, машиностроения, при производстве строительных материалов (в т.ч. кирпича), керамики и др.
Возможно кратковременное измерение температур до +1600°С
Имеют сертификат средств измерений и проходят первичную поверку на заводе – изготовителе

Монтаж

Для соединения термопар с измерительными приборами используются компенсационные провода (поставляются отдельно), например:

– ПТН-А;
– ПТНн-А;
– ПТНт-А;
– ПТНГт-А;
– ПТНЭ-А;
– ПТНГЭ-А;
– ПТНГЭк-А;

– ПТНЭк-А.

Для подключения термопары необходимо пропустить провод через гермоввод, открутить винтовую крышку коммутационной головки и подключить провод с соблюдением полярности.

Полярность	ХА (К)	ХК (L)	ЖК (J)	НН (N)	ХКн (E)	МКн (Т)
«+»	красная жила (хромель)	красная жила (хромель)	красная жила (железо)	красная жила (нихросил)	красная жила (хромель)	красная жила (медь)
«−»	зеленая жила (алюмель)	оранжевая жила (копель)	синяя жила (константан)	белая жила (нисил)	черная жила (константан)	коричневая жила (константан)

Показатели надежности и условия эксплуатации

Показатели надежности термопар при соблюдении условий эксплуатации в рабочем диапазоне температур:

вероятность безотказной работы — не менее 0,95 за 8000 ч;
средний срок службы — не менее 2 лет;
гарантийный срок эксплуатации — 1 год.

Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008 — группа L3.

Рабочие условия эксплуатации коммутационной головки:

помещения с нерегулируемыми климатическими условиями и (или) навесы;
относительная влажность не более 95% при +35°С и более низких температурах без конденсации влаги;
атмосферное давление от 84 до 106,7 кПа.

Технические характеристики:

Параметр		Значение
Номинальная статическая характеристика		ПП(S)
Диапазон измеряемых температур		0...+1300°С
Класс допуска датчика		2
Длина монтажной части общая (L)		250 мм, 320 мм, 400 мм, 500 мм, 630 мм, 800 мм, 1000 мм, 1250 мм, 1600 мм, 2000 мм
Диаметр монтажной части	Корунд (D)	20 мм
Диаметр монтажной части	Сталь (D1)	30 мм
Тип спая		Изолированный
Тепловая инерция		≤ 90 с
Исполнение коммутационной головки		Металл
Материал корпуса датчика		Корунд CER795, нержавеющая сталь 12Х18Н10Т
Степень пылевлагозащиты		IP65

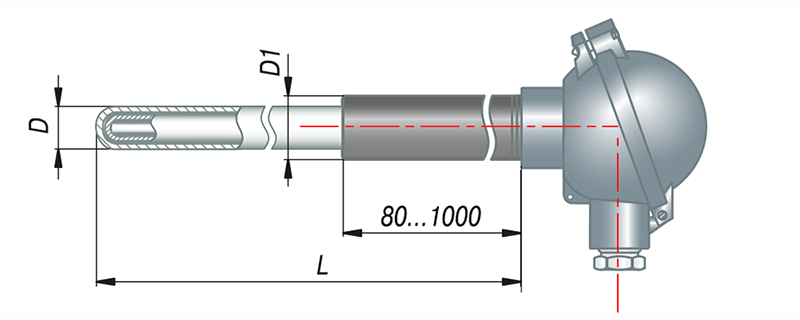

Габаритные размеры

L, мм	250	320	400	500	630	800	1000	1250	1600	2000
L2, мм	80	80	80	80	80	200	400	650	1000	1400

Обозначение при заказе ДТПSXX5

Предельные допустимые отклонения согласно ГОСТ Р 8.585-2001 (справочная таблица):

Класс допуска	2
Тип	Диапазон измерения	Допустимые отклонения
ПП (S)	0...+600°С	±1,5°С
ПП (S)	+600...+1600°С	±0,0025Т

Диапазон измеряемых температур зависит от конструктивного исполнения датчика и материала защитной арматуры.
Т — абсолютное значение температуры измеряемой среды, °С

Версия: 2023-03-01-ЛВС
